再来一例示波器简单维修实例
型号：联想G450，板号：仁宝代工，LA－5081P。机器待机电流0.01正常，触发后电流瞬间到0.02掉电到待机0.00保护，不能再次触发，拆机测板上各大供电对地阻正，根据经验：这种情况一般是待机电压+3VALW或+5VALW后继转换电压有短路引起保护，为了证实是 +3VALW还是+5VALW转换电压短路引起掉电保护。示波器可以告诉准确的答案。

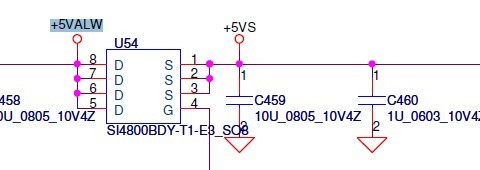

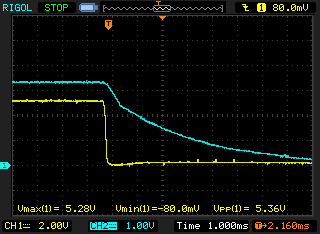

黄线表示+5VALW 蓝线表示+3VALW，看到了吧，黄线直接垂直向下掉，而蓝线是有一个慢慢下降的一个过程，说明问题出在+5VALW转换电压上，直接搜+5VALW名称，到转换MOS管U54，
测MOS管U54 1.2.3对地值为0欧，直接烧机大法接3V电压到U54 1.2.3脚烧，摸到C460发烫，直接拆掉，C460后触发电流上去了，接屏亮机，到此机器修复。（原文/迅维网http://www.chinafix.com/forum.php?mod=viewthread&tid=704616）
