联想G450从不触发到亮机维修一例

本文由迅维培训实地学员原创,论坛ID:star19901226


机型:联想G450
板号:仁宝LA-5081P
故障现象:待机电流偏大,不触发。
今天早上阿林老师、黄老师讲完无图纸、无点位图的维修课程之后,黄老师突然说我这里有一块客户的机器你们谁修修看。黄老师说有几处是短路烧坏的,由于我之前有一点维修经验。
我就大胆的接了下来

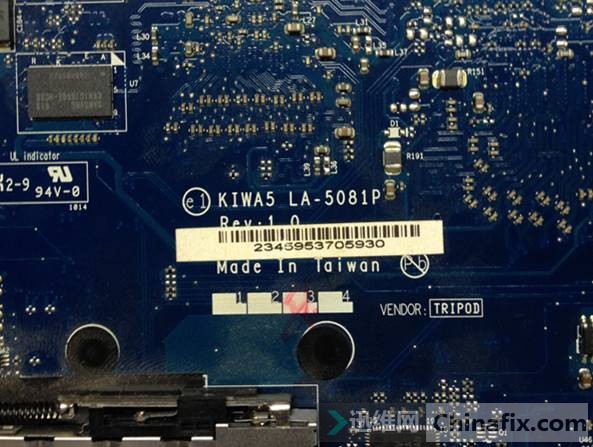

如图1:版号

版号
接下来就是短路烧坏的原件

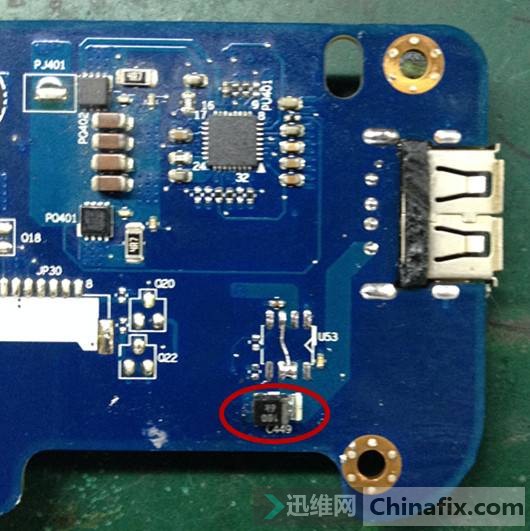

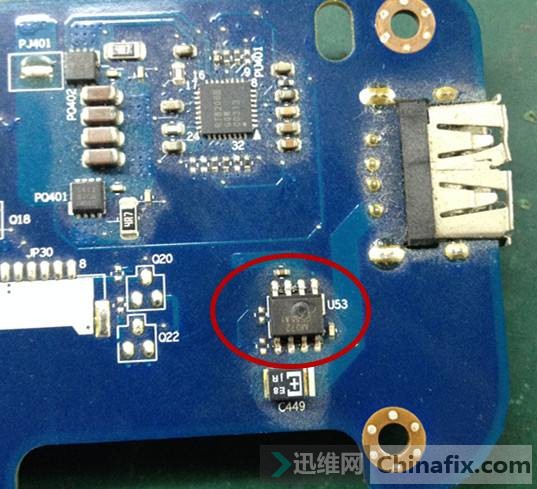

如图2:USB供电芯片
USB供电芯片

USB供电芯片

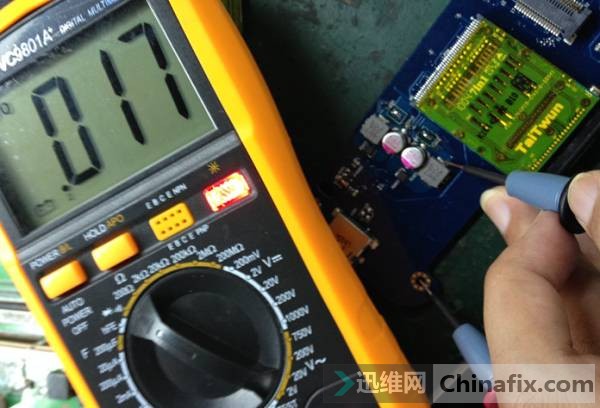

取下芯片之后发现3V还是短路
如图:3
取下芯片之后发现3V还是短路

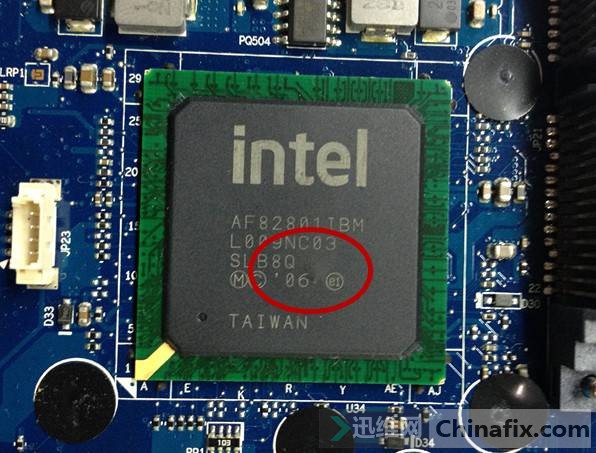

我又仔仔细细看了看主板,发现南桥有一点鼓包。
如图:4
发现南桥有一点鼓包

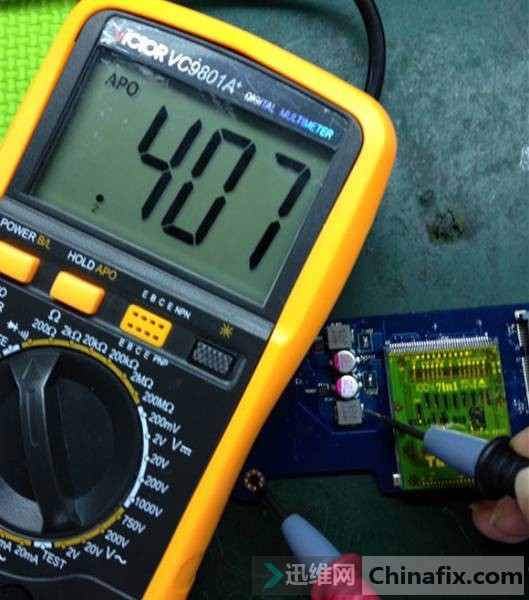

取下南桥后,在测量发现不短路了。
如图:5
测量发现不短路了

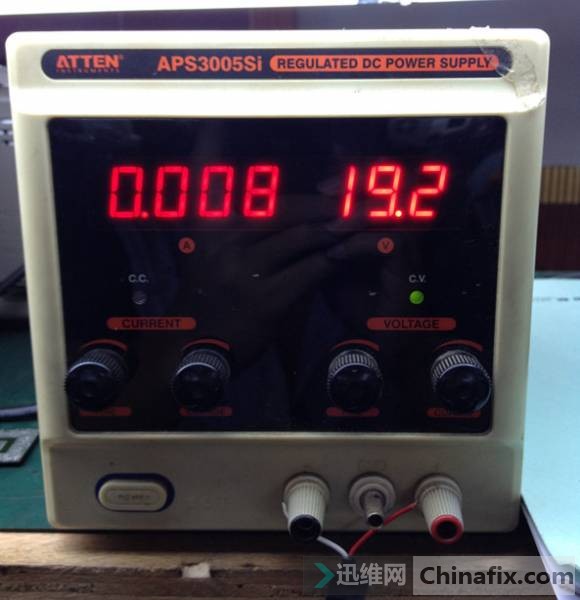

换好南桥后待机正常,可以触发。
如图:6
可以触发

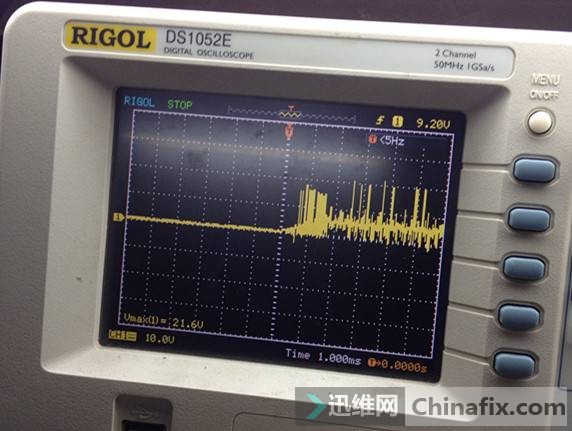

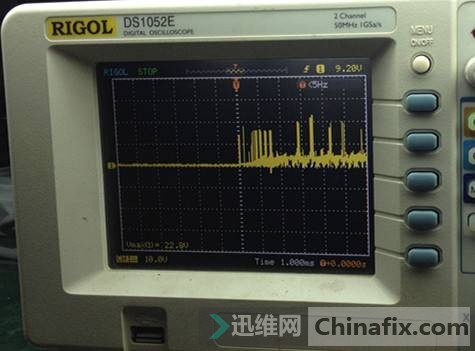

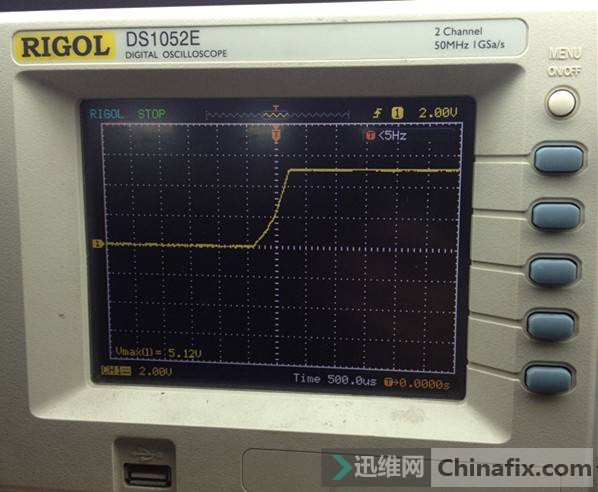

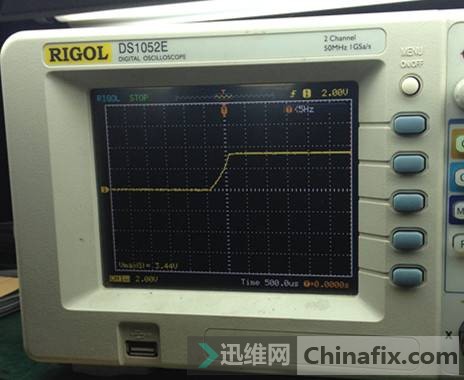

用示波器测试了一下待机3V 5V 电感前端和后端
电感前端和后端

电感前端和后端

电感前端和后端

电感前端和后端

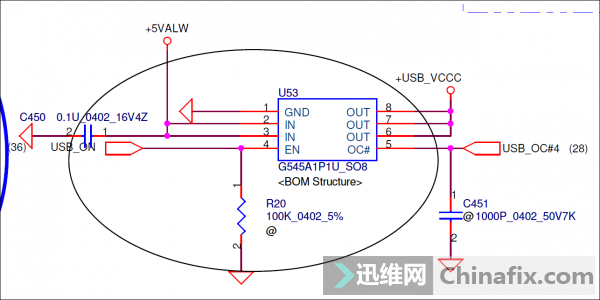

3V、5V完全正常之后就去换USB供电芯片,发现2、3脚和6、7、8脚可以直接连起来。
电感前端和后端
奇怪的是当2、3脚和6、7、8直接连起来的时候,再去触发就怎么也触发不了。刚好黄老师走过来看到了,说测量一下电容。测量发现阻值为O短路了,在料板上拆了个换上去又可以触发了。
测量发现阻值为O短路

0.01
内存供电、桥供电、总线供电、CPU供电也都出来了,用示波器去抓了一下波。

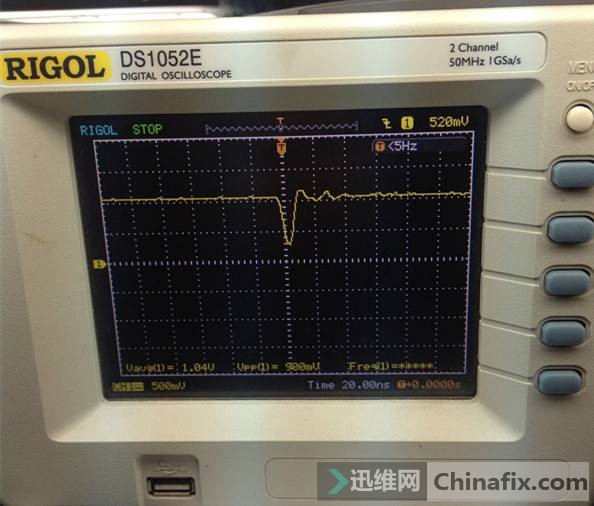

ADS#的波
ADS#的波

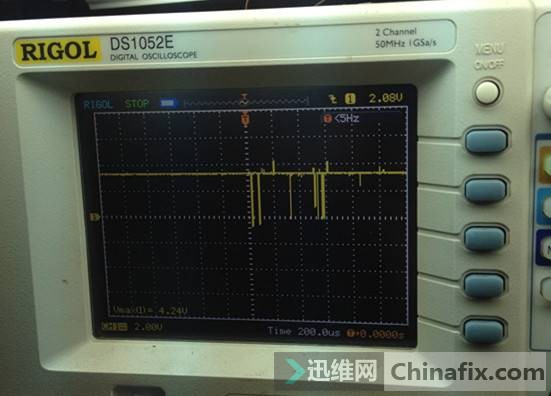

LPC-FRAME的波
LPC-FRAME的波
条件差不多都满足了,还有的波就没有上传。
想知道更多的抓波大法和维修知识就赶快报名来迅维找阿林老师和黄老师学习吧!

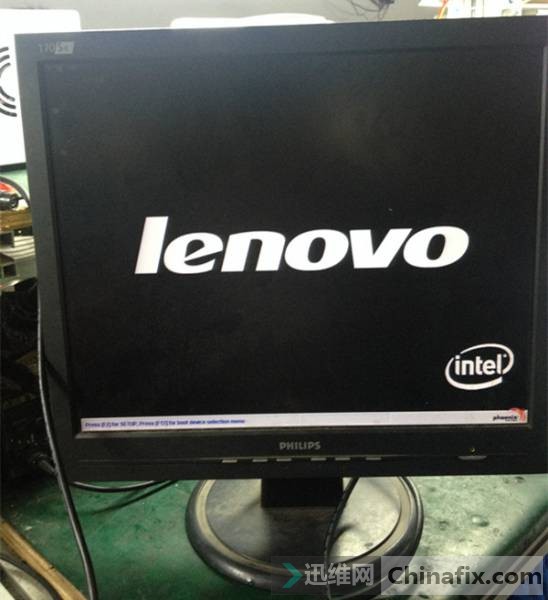

接显示器、上电电流刷刷的往上跑,亮机了:lol,在此感谢黄老师给我的一次实践机会:)
亮机了

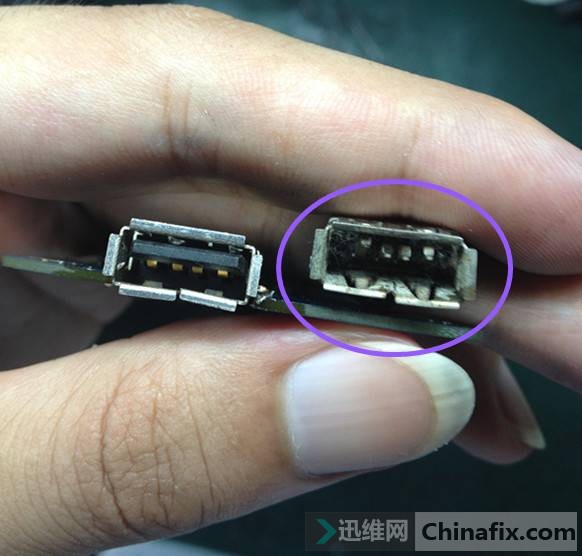

最后我们一起来看看幕后黑手吧!!!!
看看幕后黑手
