技嘉EP43-DS3掉电小修-电脑维修培训_手机维修培训_笔记本维修培训_安卓手机维修培训_迅维职业技能培训学校

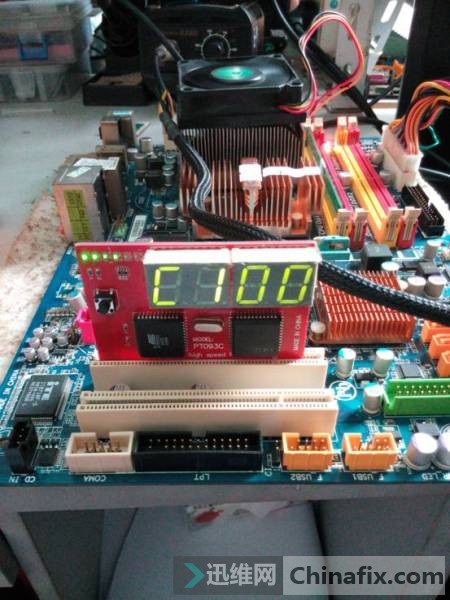

主板别人反映为上电几秒掉电，供电、时钟、复位都正常。但到手后上CPU、内存测试为档内存C1掉电，然后重复上电再掉电，并且掉电时间越来越快。

维修掉电主板之时一定要抓住他为什么掉电就好修，要不乱修到最后把故障扩大化，下面故障所示为档内存掉电，表示内存工作条件不满足，导致认不到内存而掉电，必须查内存的工作条件主供电、负载供电、参考电压、系统管理总线及数据线。

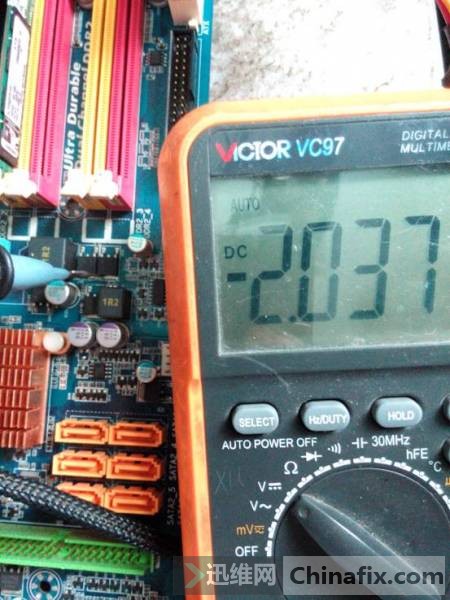

1、先测量内存供电2V正常。

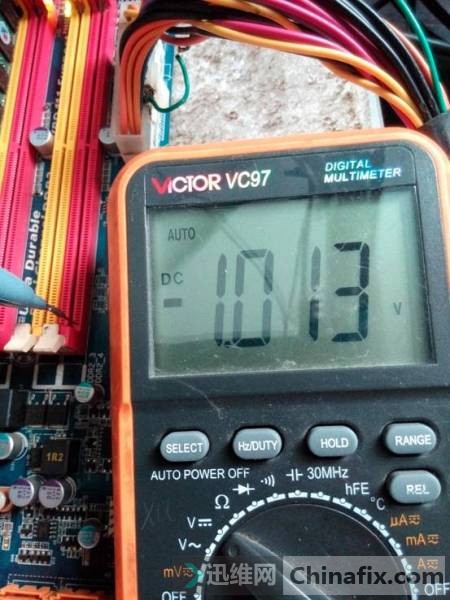

2、测量内存插槽旁边排阻上的负载供电1V正常。

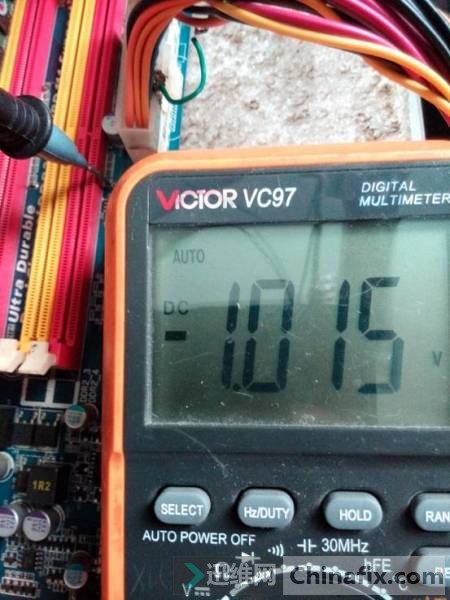

3、测量内存插槽第一脚的内存参考电压1V正常。

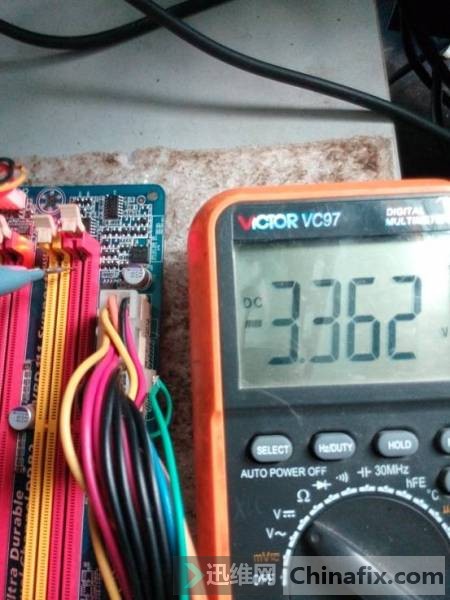

4、测量内存插槽238脚的SPD供电3.3V正常。

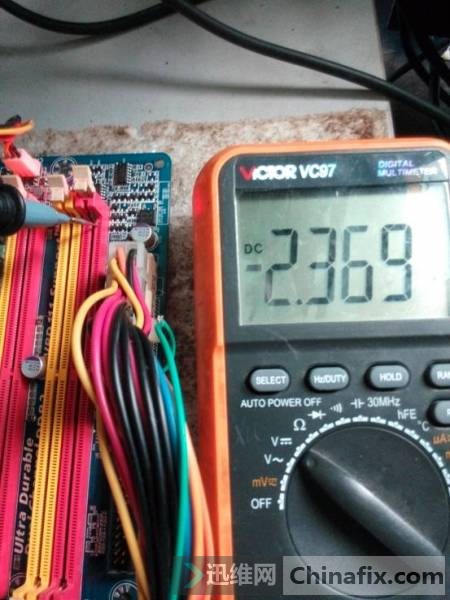

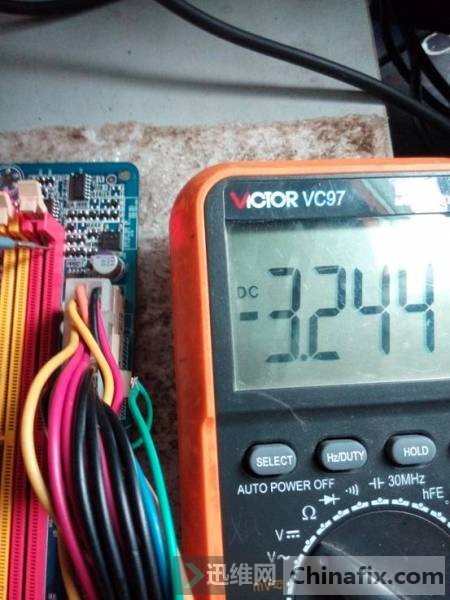

5、接着测量系统管理总线电压，120脚为3.2V正常，而119脚电压为2.3V，电压偏低。

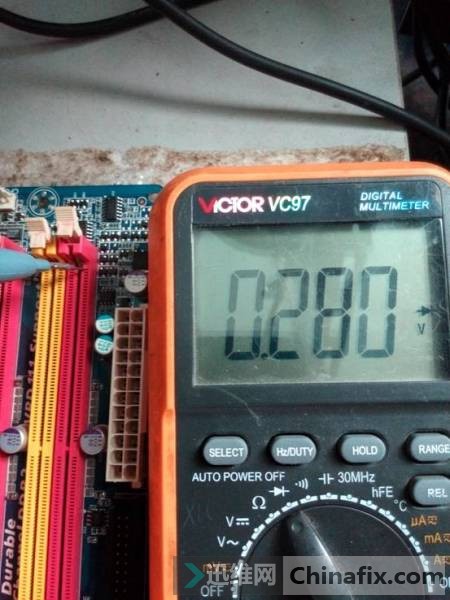

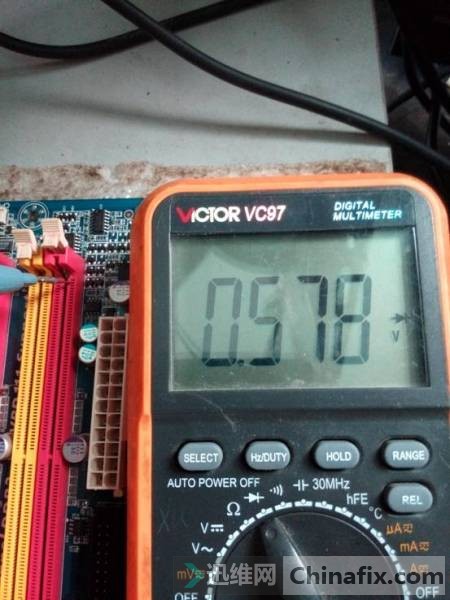

6、断电打120脚和119脚对地值，120脚为280，而119脚为578，明显119脚对地值偏大。

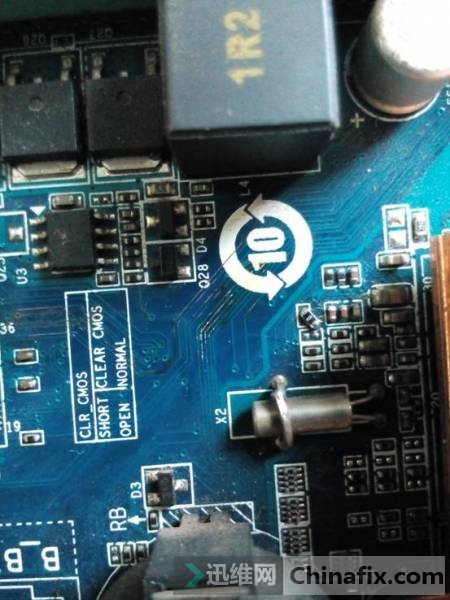

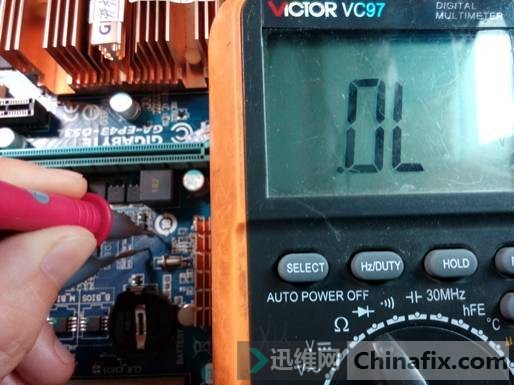

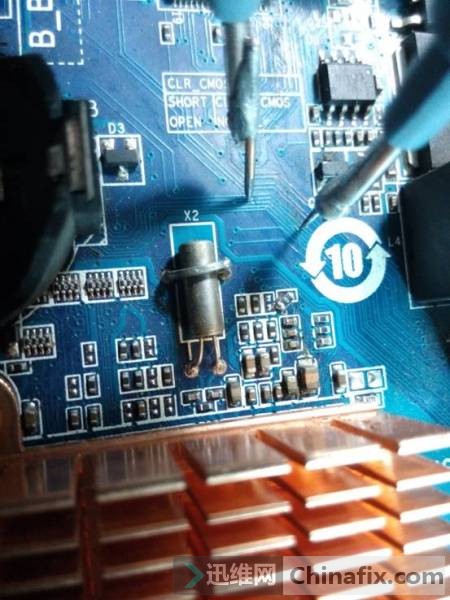

7、对地值偏大常见是断电，从119脚跑线找到在南桥边上有断线。

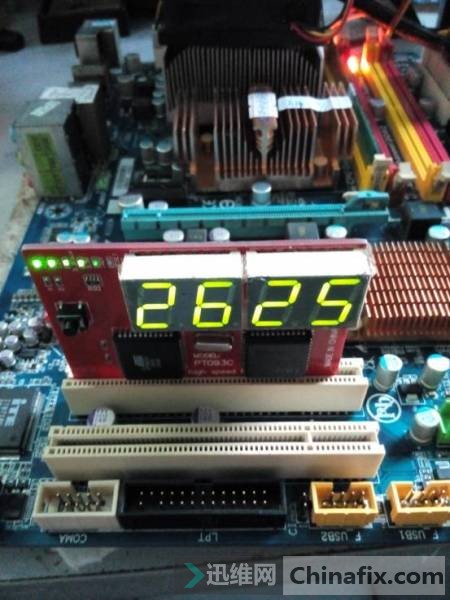

8、把断线处补线，再上电正常跑码到25、26，此板修复。

（文/迅维网作者：迅维主板维修培训讲师徐老师）
