迅维学员分享:联想X250笔记本无电流维修

  本文为迅维学员我曹无情原创,迅维论坛ID:1273862

  原文链接:https://www.chinafix.com/thread-1284379-1-1.html

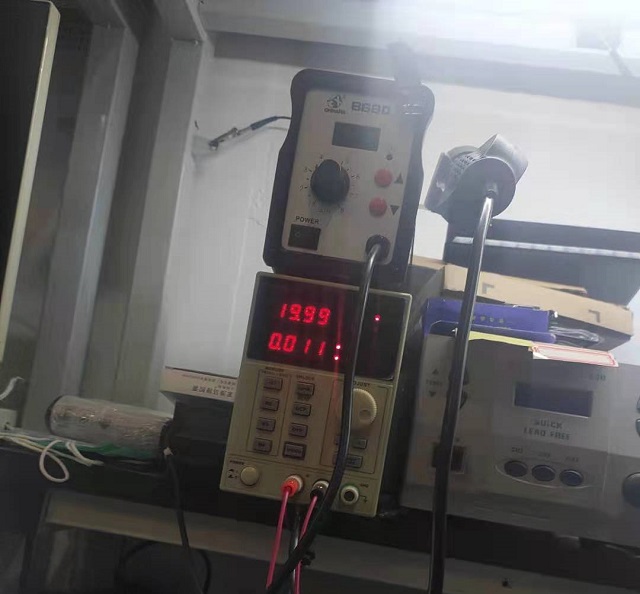

  接到机子故障表现为没电流,拆出来测量公共点电压插电的时候有,过一会就慢慢掉没了,有时候掉成0.8V,插电一瞬间有3V5V。THINKPAD电脑有个叫做联想芯片的玩意,好像又叫东芝芯片,有一堆让人懵逼的条件。

迅维学员分享:联想X250笔记本无电流维修 图1

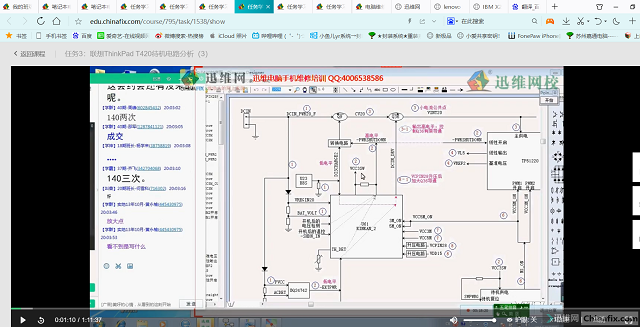

  今天又在网校里恶补了一番,网校讲的确实很详细,还能反复看。一边看一边测量,一圈下来还是懵逼的。

迅维学员分享:联想X250笔记本无电流维修 图2

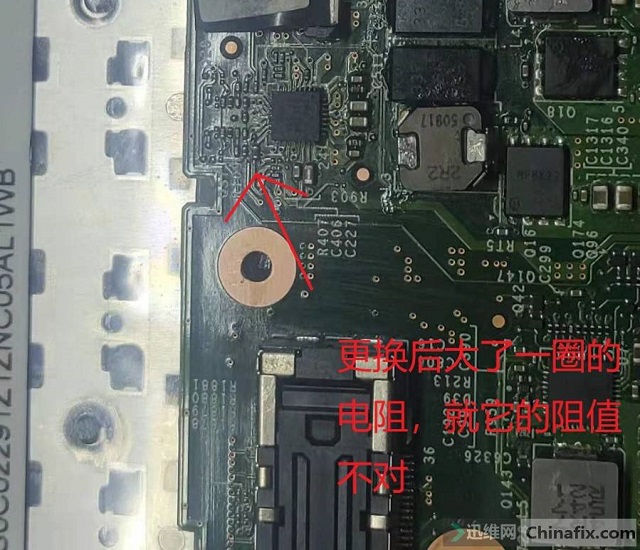

  感觉插电的瞬间条件都是正常的,运气好最后解决了,原因竟然只是个小电阻(大概是因为那个芯片开机后的电压检测5V欠压导致的-PWRSHUTDOWN为低,没有产生公共点)。

迅维学员分享:联想X250笔记本无电流维修 图3

迅维学员分享:联想X250笔记本无电流维修 图4

迅维学员分享:联想X250笔记本无电流维修 图5

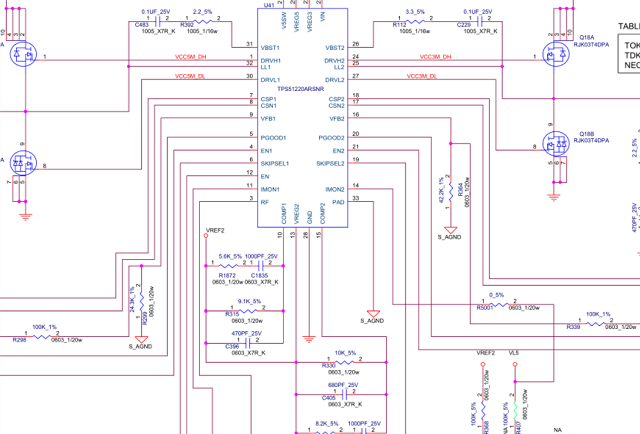

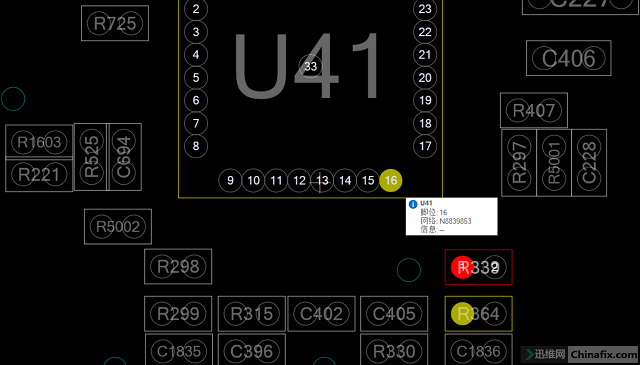

  就来回插电测量电感上的电压,3V能达到3.4V,5V只有4.3V,感觉不正常,测量了一下3V5V芯片条件,发现16脚的电压不稳定,16脚也就是VFB2,相连的两个分压电阻阻值不正常,100K的一个电阻阻值一直再涨。

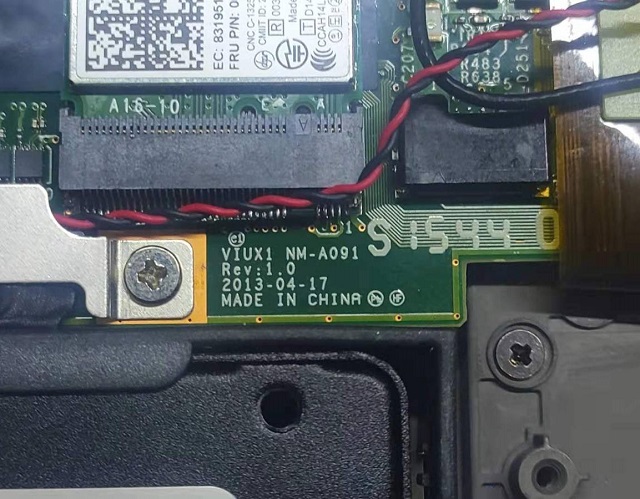

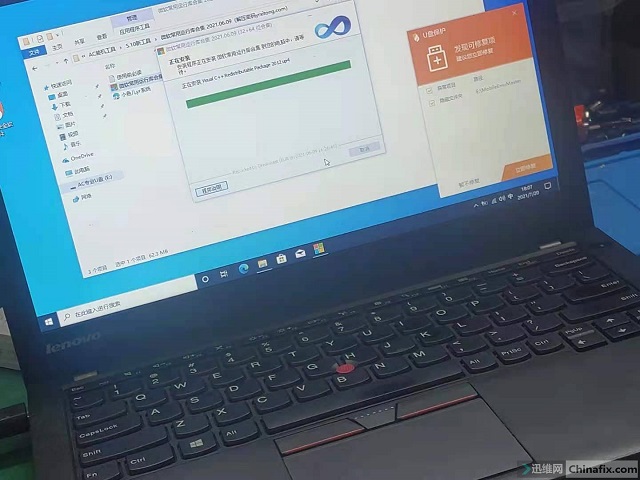

  但是这个看图纸是3V的FB脚电阻,换了以后5V就正常了5.1V,现在开机秒亮,插电也有待机电流也不掉电,测试了好几天都正常,维修结束。


迅维学员分享:联想X250笔记本无电流维修 图6

迅维学员分享:联想X250笔记本无电流维修 图7
