华硕PA249Q液晶显示器红屏维修

【显示器型号】华硕PA249Q液晶显示器

【故障现象】显示器红屏

【维修过程】

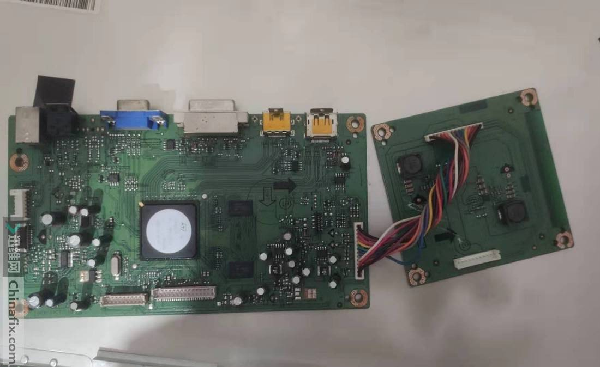

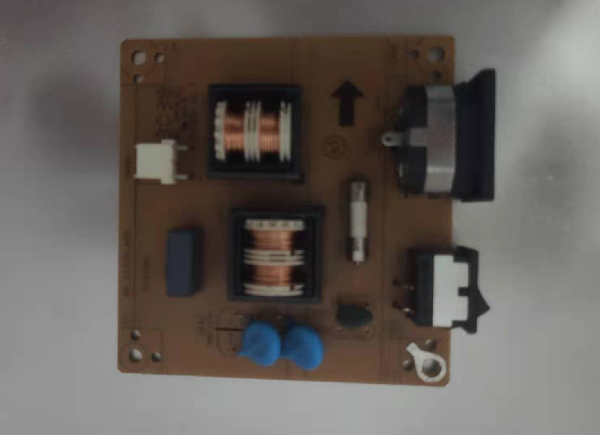

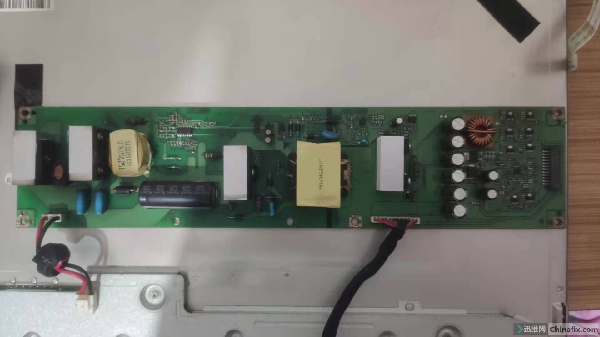

  接到一台华硕显示器PA249Q,当年的高端显示器,屏上有三条亮线。故障现象开机一切正常,使用5~15分钟时间,屏有一边发红,有时整屏都是红的,按恢复出厂设置,或者关了电源立即恢复正常,不过超过3分钟,又红了。没拆机之前,一直以为灯条都是白色光线。拆开,如图

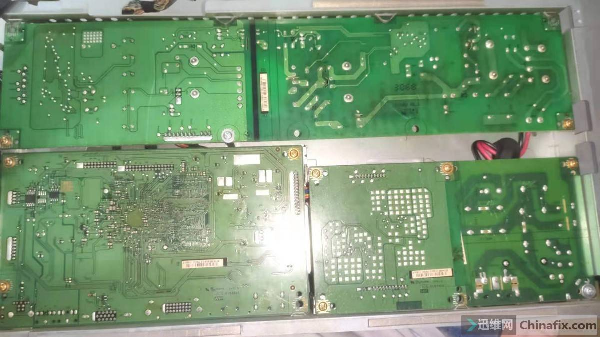

华硕PA249Q液晶显示器红屏维修 图1



华硕PA249Q液晶显示器红屏维修 图2



华硕PA249Q液晶显示器红屏维修 图3



华硕PA249Q液晶显示器红屏维修 图4

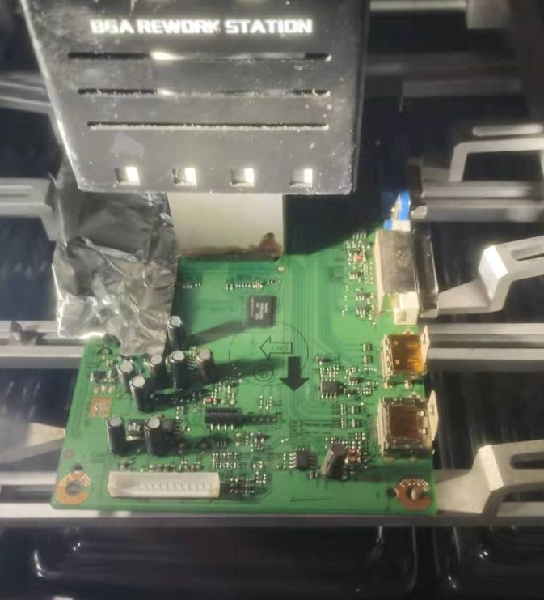

  检修思路,拔了屏线的一组,全屏都是红的,误以为是驱动板问题。直接上BGA 加焊了一下,结果还是一个样。

华硕PA249Q液晶显示器红屏维修 图5

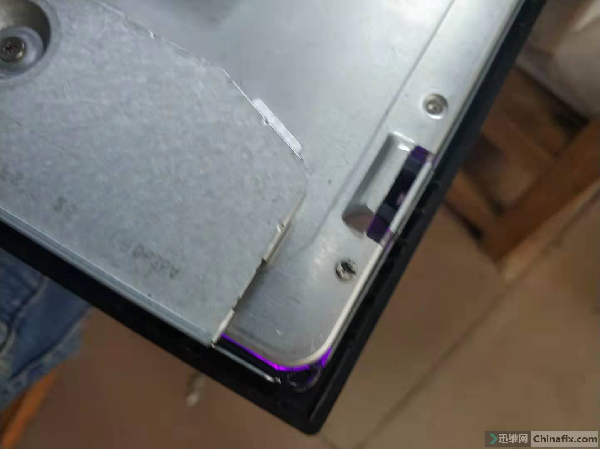

  把屏线拔下,接上电脑数据线,让背光一直亮着。过了很长时间,屏边上有淡淡的红光。问题应该出在背光上面,还是没拆屏,于是检查背光电路,上面有很多精密电阻。有几个上面有焊油,直接拆下,测量 好像也没问题。



华硕PA249Q液晶显示器红屏维修 图6

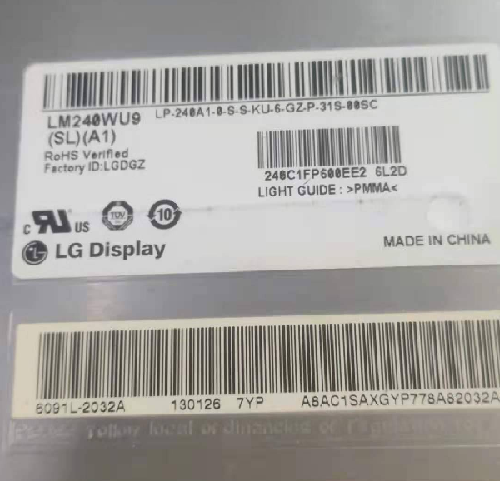

  开始怀疑屏的背光问题。查看屏的型号:

华硕PA249Q液晶显示器红屏维修 图7

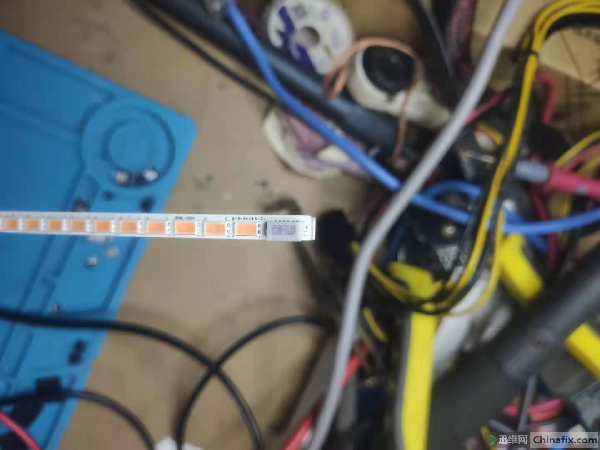

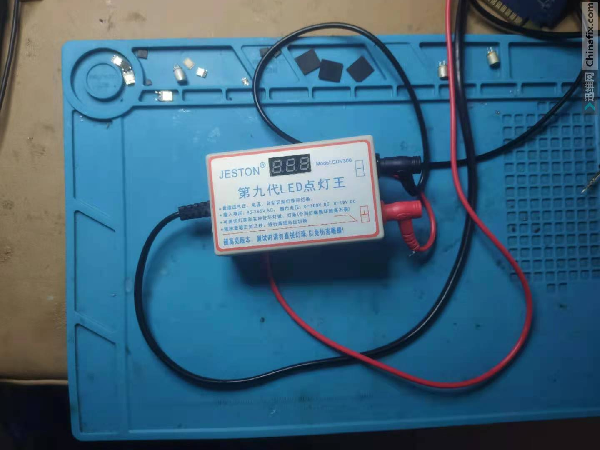

  把屏拆了,用点灯王测试灯条。这个灯条,一共是17 乘4 颗灯珠。每组灯珠里面有两个颜色.具体看图。按电路回路分的话,有八组。当时测灯,并没有把灯条拆下来,直接在灯条框上测试的,一共会测试出8 组数据, 相同颜色的电压应该是差不多的,但发现有一组电压比其它三组达到最大亮度时候明显偏高 有5V 左右。

华硕PA249Q液晶显示器红屏维修 图8



华硕PA249Q液晶显示器红屏维修 图9



  网上订了灯条(灯条快递包装中间变形了),灯条只亮一点点了。还好卖家给力,帮我处理好了。

华硕PA249Q液晶显示器红屏维修 图10

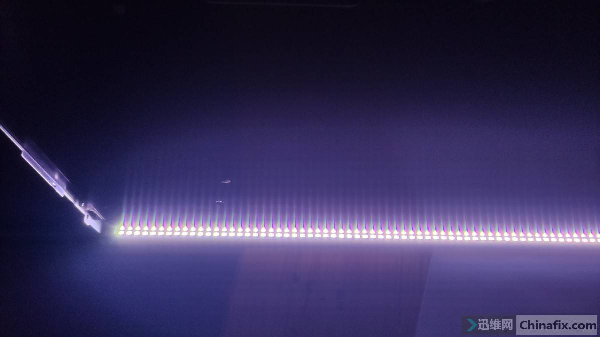

  再次收到灯条,通电半小时,无明显红色。然后安装上去。LED 灯条在测试时候,千万不要用眼睛直着看,真的会亮瞎你的眼睛。

华硕PA249Q液晶显示器红屏维修 图11

  把屏安装好,测试一切正常,故障排除,维修到此结束。
