asus k42j 问题解决

更新时间:2013-08-23 10:30:58


  本文由迅维培训实地学员原创,迅维论坛ID:LJX电脑学徒


  原文链接:http://www.chinafix.com/thread-501306-1-1.html

  一客户送来一本本 ASUS K42J 进了水。 故障现象。能进系统。网卡不识别。有时死机。

    折机。1,发现主板就一地方严重腐蚀。网卡芯片 清洗后。重新加焊试一下2  加焊后 .上电。待机电流到0.11.明显不正常。开机。能开机进系统。不识别网卡。3.换掉网卡。倒霉的运气来了。上电。自动开机。电流到0.24后重启。 4.自己以扩大故障。客户有在旁边。无法交代、。心凉了。把网卡取下。故障一样。。。说明板子有地方被烧了。因为我不会用点位图软件(重来没用过。别笑哦)这修起好老火。在论坛里花了20下载分下了一图纸(心疼啊)。5.测量各大电杆。对地阻值正常。无明显短路。通电。3 5 V输出正常 发现显卡供电芯片无电压。CPU无工作电压。就先看显卡吧。6.当测显卡供电芯片EN/DEM时。发现无电压。说明这芯片没开启.看图。发现是P_+VGA_VCORE_EN控制的。





7、跑线发现3V正常 12V正常。无1.05V

8、105VSG就因+VTT转换过来

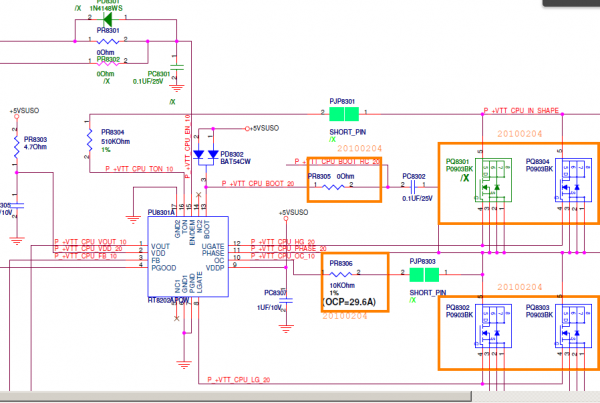

9、VTT电压是由这芯片发出的。查工作条件。因为这个芯片和显卡供电芯片是一样的。那时有下班了。晚上回家听课时问了一下喜哥。喜哥说:“换网卡还能造成自动开机还重启?”给予我肯定的回答。按喜哥的口气来看。换网卡那是不可能造成这现象的。晚上在看了一下图纸。和朋友讨论了一下。二天修时。把昨天分析的忘了。因为看了一下图纸的94页归正题。把方向调整回来时。发现 P_+VTT_CPU_EN_10  VDD是正常的。FB    VOUT 无电压。难道芯片坏了。换了一芯片。现象还是一样。有在这里磨了一会儿时间。过后想起。这因该还有一总供电。嘿嘿。一查。16无主供电19V。问题出来了。在找。发现PR8304无穷大了。1脚电压正常。二脚无电压。把芯片换回来。把阻找了一330K的代换。杯具出来了。一上电。马上大电流。







    后果很严重。VTT电压短路。19V短路。VTT输出芯片下管被烧。显卡芯片上管别烧。取下 换了 19V不短了。VTT还知着的。心里那个不是滋味啊。真想仰天长笑。老天。你玩我吧。一看这VTT电压给了那些。一搜一大把。这板子元器件有没有标识。心里那凉啊。但比自己还是有一定信心的。认为能修好。把VTT输出芯片取下,还短。郁闷了。去抽了一根烟后。回来把CPU取下。在测。、嘿嘿。不短了。I5 430的CPU烧了。心里真的挖凉挖凉的。然后重新换了芯片。把电阻找了一个500多K的。换了。在上电 1.1V正常输出了 。还好。还有一ASUS K42J本本超短路。没修好的。把它那I5和我这机器的I5对换一下。上电。真的感觉屏幕上的那四个大字太亲切了。

   总结。第一。手背。第二。中间方向出了错误。第三。修这直接给CPU供电的。一定要把CPU取下。万一那芯片是坏的。不限流。电流过大。直接烧负载。。终于结束了。写这贴子用了一个小时。没有功劳也有苦劳的。大家给我加点分吧。谢谢了。
