GA-M52S-S3P V2.0无复位维修实例

更新时间:2013-08-23 10:31:57


本文由迅维培训实地学员原创,迅维论坛ID:不懂拒绝



主板型号:GA-M52S-S3P 2.0

故障现象:上电无复位
故障分析:上电无复位

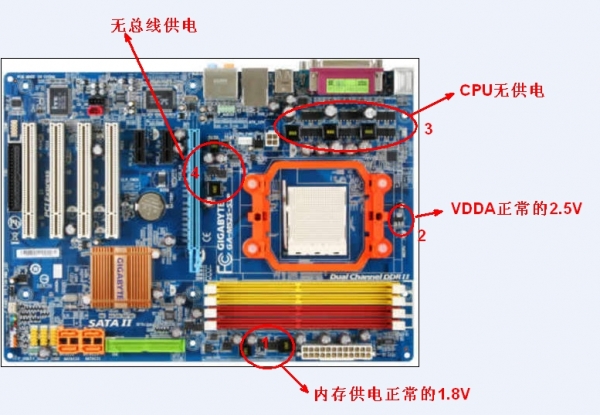

1、量内存(在内存槽下方的电感上可以测到)、1.8V正常
2、量VDDA2.5正常,技嘉主板这个供电一般都可以在CPU底坐上面的1117中间脚量到
3、量CPU供电没有、在圈内的MOS管或电感上可以量到
4、总线供电没有,这一类型的主板桥供电和总线供电都是由PWM方式总线产生。

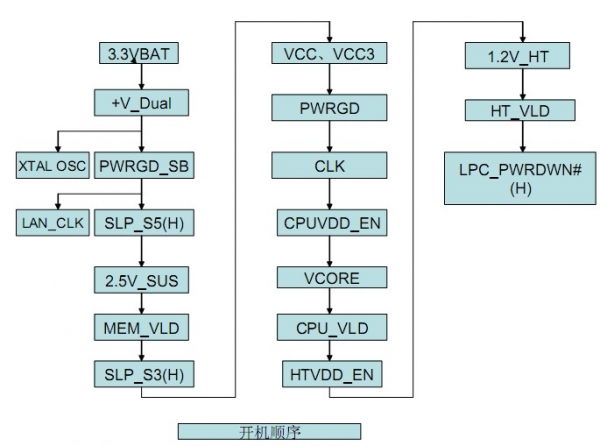

   NV的时序是内存供电、VDDA供电、CPU供电、总线供电(桥供电和总线供电做到一组了)这个板供电不正常要先修CPU供电,再修总线供电,开机时序见下图
现在无CPU供电查CPU电源芯片的工作条件的3大条件,供电、EN、VID
1、供电:10脚VCC,各组PVCC、BOOT脚电压都正常

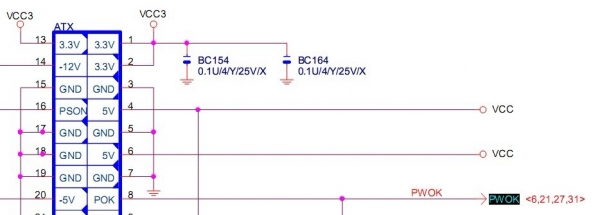

2、36脚EN:查到这个脚位无电压,结合NV开机时序图分析那就是南桥没有发出CPUVDD_EN了,而南桥要发出CPUVDD_EN的前提条件是南桥要收到ATX电源灰色线发出的PWRGD转查ATX电源灰线发现灰线无电压,找到问题了。
电源的PWRGD信号发出的条件是当电源的红5V正常到85%由电源发出。而内存、VDDA电压都正常产生了,我用的电源一定是没有问题。那么就有一种可能,灰色线电压被别的元件给拉低了,打开图纸查看这个PWRGD的去向。

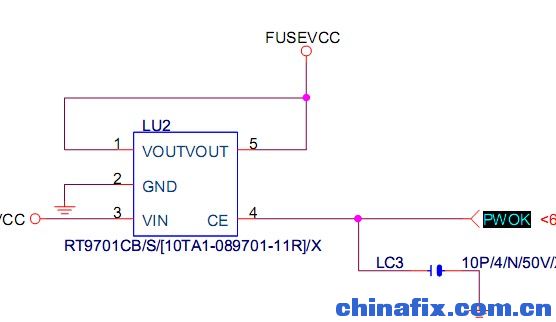

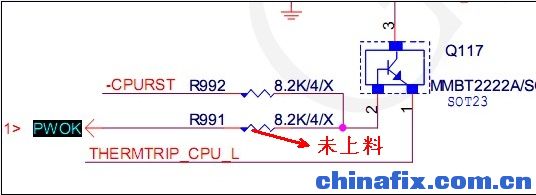

从图纸里可以看到电源发出的PWRGD通向了6、21、27、31页,通向6、21页的地方没上料。

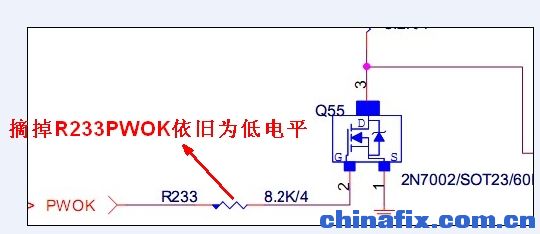

未上料就不存在这2处把PWOK拉低, 把27页所标的R233摘掉PWOK仍为低电平,这一路可以排除。

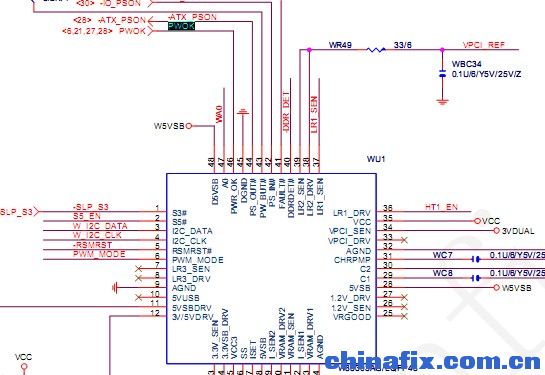

更换W83303AG后,上电已经跑码亮机了,故障修复。结论:W83303AG坏拉低了PWOK,进而导致主板供电、复位不正常……
