　　对于我这个小白，在迅维学了一个月的液晶，一直学的理论，这几天开始动手了，开始一直不知从何下手，都是胡乱的测，通过老师的指引，慢慢的上路了，昨天晚上终于自己修好了一块电源高压一体板。现在和大家分享一下，由于太投入了，忘了照相了，只能在最后照了一张。

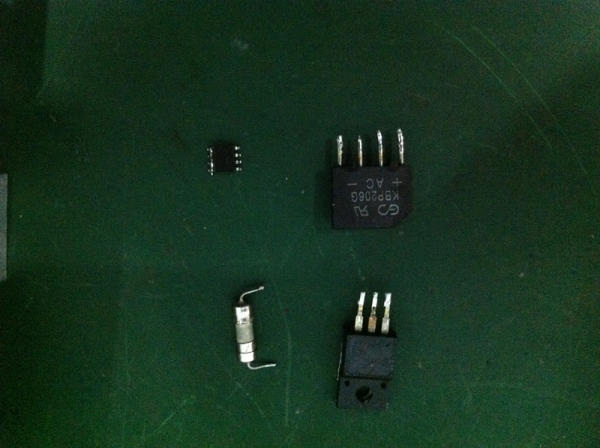

     坏板子一块，先测整流桥，怎么测大家都知道哈，我测的数据和老师说的差不多，就以为是好的（没有经验，其实已经短路了)，接着测保险断路，换；再测MOS管有短路的地方，更换了，以为没事了就上电，可是一上电保险就烧了，没办法再找短路的地方，看到过流检测电阻表面裂开，一测好几M欧姆的阻值，接着换。没找到短路的地方就又接上电了，这回保险直接蹦了，吓了我一跳。最后还是徐老师提醒了一下，整流桥的数值太接近了都是460左右，肯定不正常（就是短路），找了个好的换上，这回没有烧保险了，可是一测12V、5V没有输出，发现PWM的供电电压太小了，接着换PWM吧，忙活了半天总算是大功告成！图就两张，一个人也没法照万用表的数值。不过修好东西的感觉真的很爽！

修好后的板子，因为手边只有烙铁，所以焊元件耽误了不少功夫，焊工还可以吧，呵呵！
