LA-3261P,生日快乐

更新时间:2013-08-23 10:32:53


  本文由迅维培训实地学员原创,迅维论坛ID:八面玲珑888



事件;仁宝3261p,起死回生,重见天日。

时间;3月27日下午至3月28日上午。

地点;迅维基地实践室。

人物;迅维学员小高同志。

    3.27号,一来到学校就听喜哥宣布了一个振奋人心的消息,基地新到了500片仁宝的故障板,听到这个消息教室里沸腾了,恰好今天就是讲仁宝时序,真是理论与实践完美结合啊。整个上午时间,教师里安安静静,都在仔细听喜哥分析着仁宝的各种电路。下午,好戏开始了,怀着激动的心情在喜哥那里领到了仁宝的LA-3261P,闲话不扯了,直接进主题,给大家讲述一下艰难的维修过程吧。

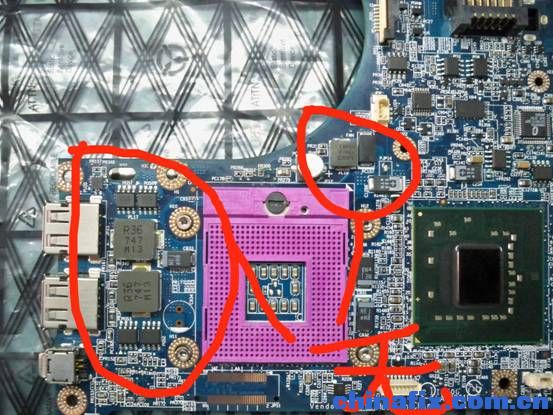

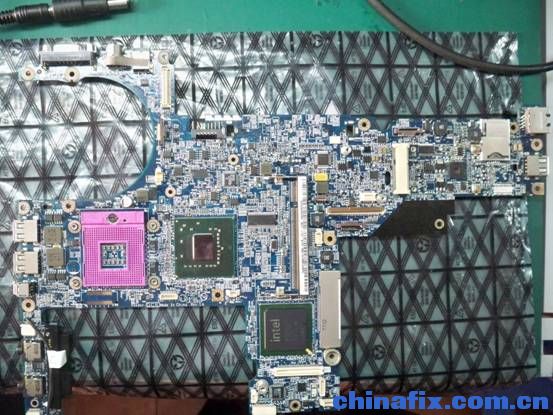

  拿到主板首先目测主板,无掉件,无明显短路烧毁,无变形,先给给大家看张整板图吧





  接着打了一下各大供电的对地阻值,无短路,接可调电源,自上电跑到0.12左右不动了,上假负载,量各大供电发现惊奇发现,ISL6260管理的CPU核心电压无,ISL6269管理的1.25vm无,ISL6263管理的vcc-gfx无,TPS51116管理的1.8VP和0.9VP无,很明显是故障是少电压,于是先修CPU外围电压,再修CPU电压。

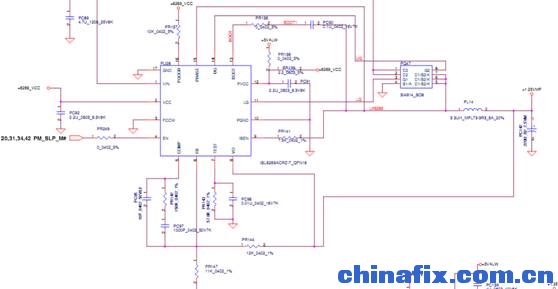

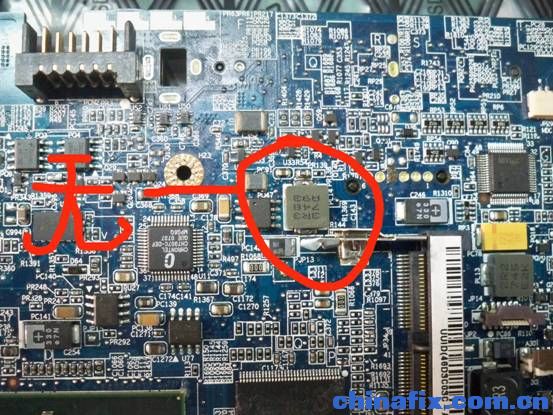

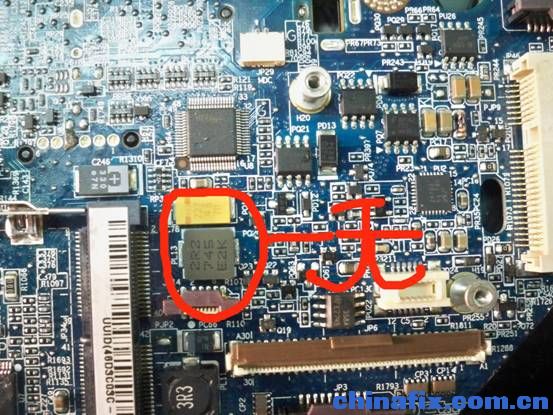

   找到图纸,先从芯片的工作条件查起,主供电,开启,······省略,当查到13叫BOOT自举升压时发现无电压,打对地阻值 0欧,开路相连电阻,测是芯片这边短路了,换之,不短了,5V出来了,但是量电感还是没电压出来,继续插,查来查去也没再发先什么异常了,怀疑是管子不良,换之,涛声依旧,最后把电感加焊了一下,奇迹般的出来了,信心倍增。

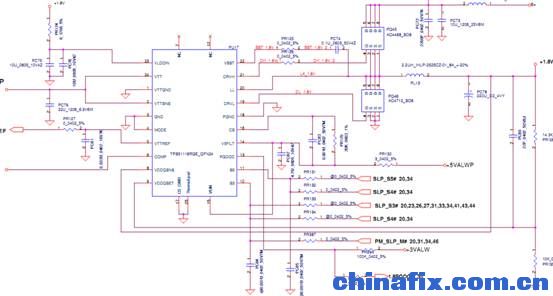

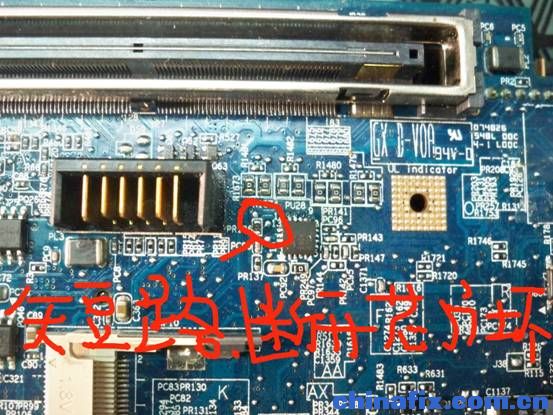

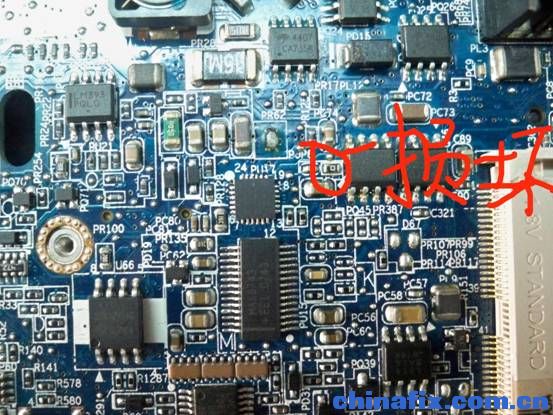

   修到这个芯片是郁闷了,感觉和往常的电源管理芯片不一样,他的主供电电脚不是用的公共点电压,于是只初步的测量了一下芯片每个引脚的对地阻值,没什么收获,于是请教喜哥,在喜哥的指导下,很快找到目标,14脚为主供电,一量,发现问题了,为0V,打阻值没短路,看图纸发现14脚连到PR130,追踪跑线,很快找到,量发现另一端5V正常,果断换电阻,换之,插电试,电流略高了,一量,果不其然,1.8V,0.9V出来了。时间过的很快. 5点了,又到了收工的时候,明天接着干。

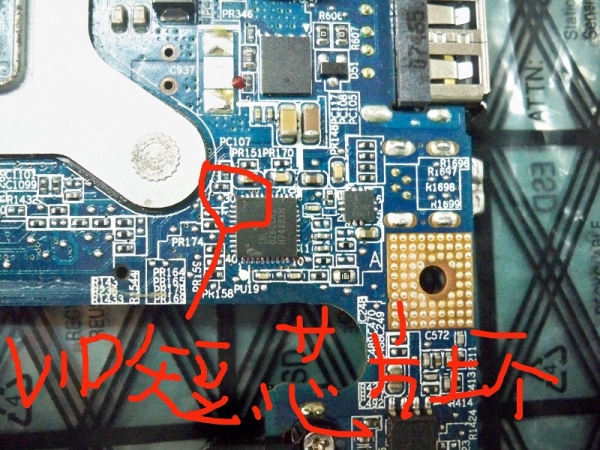

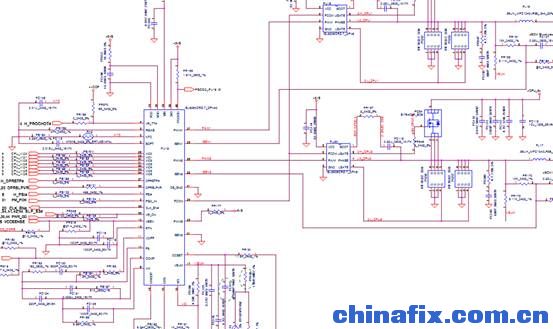

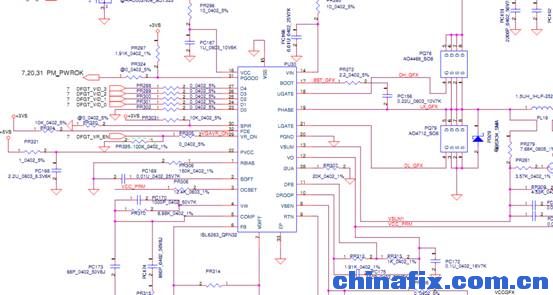

   第三部修到这里的话,可能大家有点迷惑了,不是最后修CPU核心电压吗?怎么跑ISL6263的前面了,解释一下,CPU核心电压的开启信号是SLP_S3#,南桥直接发出的,时序上面应该是不受前面逻辑牵制的,其实我也无可奈何啊,ISL6263找到问题了,但是在料板堆找了半天的ISL6263芯片没找到,只好把这个先修出来,再跟喜哥讨价还价要他搞个芯片给我,言归正传啊,和往常一样差芯片各个工作条件,但是这次和往常不一样,各个条件正常,供电,开启等等,打PL17,PL16值正常,折腾了一番没结果,于是仔细研究了一下图纸,突然想起,因为刚刚插条件的时候只量了电压值,没打对地阻值,长话短说,当打到VID时发现6个VID竟然有四个短路了,O欧,看来是发现新大陆了,于是摘掉芯片,再量,不短了,欣喜的找了个芯片换上,OK。

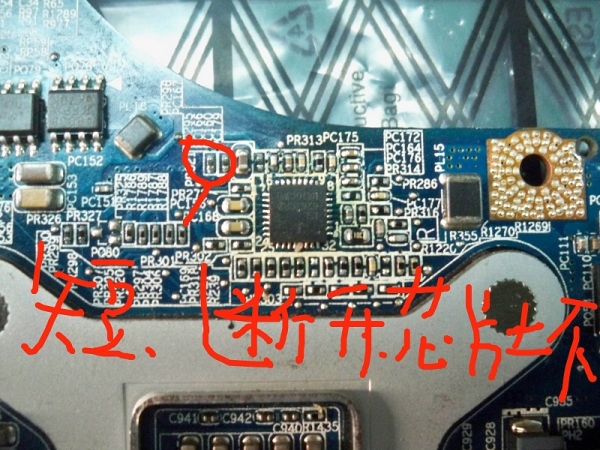

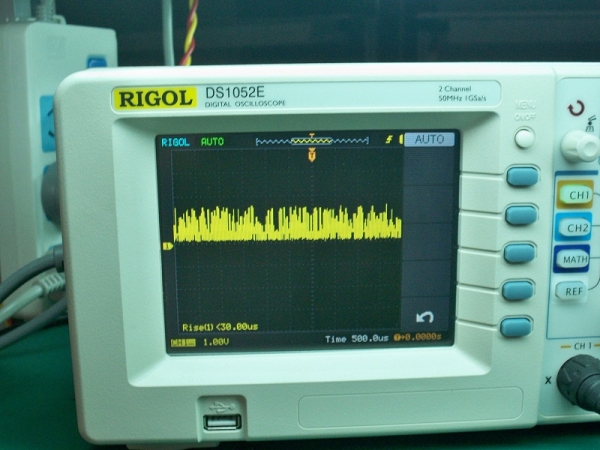

   这个电压主要供给北桥,还是老套路,先打了一下PL19的对地值正常,接着从芯片的主供电······省略,当查到芯片的22脚时,正常应该为5V,现在是0V,于是找到PR321,另一段电压值也是为0V,拔掉电源,打对地阻值为0欧姆,我干你妹的,真凶就是你了,断开PR321,再打阻值,发现芯片这端还是短路,另一端正常,那肯定就是芯片问题了,因为前面把CPU核心电压修出来了,好问喜哥要芯片了,嘻嘻,找到喜哥,唇枪舌战下来,芯片到手了,换之,电压出来了,我的个娘啊,激动的我抽搐的插上CPU假负载,量到CPU复位,PG,都有1点多V,PLT-RST-B# 3.3V正常,心想前面的条件应该都满足了,可以上CPU了,问喜哥要来了CPU,内存,电流哗啦哗啦的上去了,用示波器大内存上面有波波了,有数据交换了,跑码了,LVDS也有波波了,应该亮机了,于是多试了几次,晕,汗,正想在同学面前拍张示波器波形的照片吹吹牛的时候,跑到0.4几不动了,*脏话*,没办法只好继续修,最后发现PL14,也就是1.25V只有0.3V了,当量到这里的时候发现电流又上去了,把表笔拿开就跑不上去了,怀疑是虚焊,加焊电感,还是有点不正常,时亮时不亮的,干脆换了个电感,ISL6269把芯片也加焊了一下,试机,OK!!!!!



  看到此图哥感动的热泪盈眶,一塌糊涂,至此维修结束,感谢在维修过程中喜哥的耐心教导和同学们给予的参考意见。最后附实践室图片一张,师兄弟们忙碌中。。。。。。





2012年3月28日,仁宝LA-3261P,你今天重获心生,大难不死,祝你生日快乐。小弟天生无才,写的不好,欢迎拍砖。。。。。。。
