ThinkPad SL410K 电流上不去。【触发电流0.20A】

本文由迅维培训实地学员原创,迅维论坛ID:孙龙凤

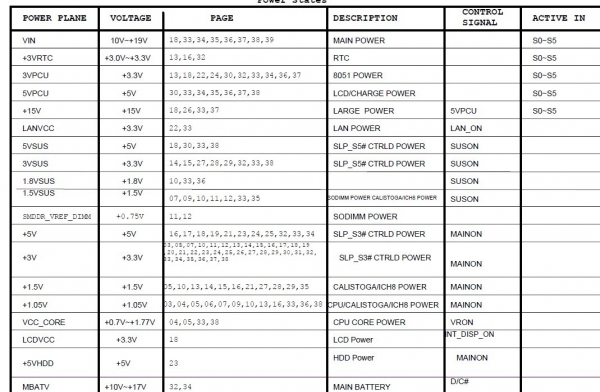

接同行一台SL410K 笔记本。 他们自己不会搞,拆倒是蛮熟练。到手里都是散件了。说是打雷坏的裸板一块。目测,没有看到烧糊的痕迹。 找到对应PDF。打值,3VPCU,5VPCU。 阻值都在130 做左右,没有短路。没有短路 上电咯,上电自动跳到0.20A。以为有短路,按开关能关机。再次插电。待机0.02A 参照论坛一些帖子,应该有电压没有出来。出来。导致电流上不去。导致电流上不去。仔细去量每个电压,参照5VSUS ,3VSUS,1.5VSUS.1.8VSUS. 1.5V.105V 电压都已经出来了。

发现没有VCC_CORE。 没有CPU电压,参照台式机的理论知识去查。量ISL6266A 查22VCC 有5V。20VIN有19.8V。PGOOD也有3.3V



SHDN脚电压是3.12V。(这里有点走弯路,以为和3.3V电压相差。不正常)

在这里瞎搞半天。  还把PC67,PR81拆下量半天。都是正常的。

CPU电压出不来。换掉ISL6266A。 按开关电流刷刷上去了。 装内存。 有几次跳变。应该亮了。

装好。接屏 。正常了。 报错。进BIOS按F9 保存 就好了。
