多灾的DELL N3010 修复!

更新时间:2013-08-23 10:51:05

本文由迅维培训实地学员原创,迅维论坛ID:风泪眼

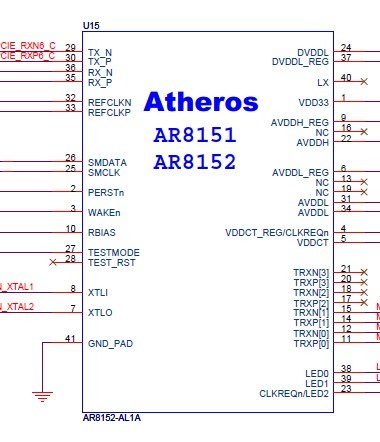

电脑公司送修裸板 N3010 ,故障雷击。修完发现 一个雷P了N多东西 真是多灾多难啊!因为雷击 看到网桥那边电阻已经烧黑 直接拆网卡!

量 PIN1 +3.3V_LAN 还是对地  。没办法从头测量

找到待机管理芯片3V 5V



PU7 RT8206  5V 对地正常 3V 对地短路了 断开电感发现后级短路 烧鸡大法 摸EC

U25 IT8502E 发烫 拆掉 发现还是短 但是烧鸡大法 发现电流只有0.29 就是说烧不出来了。查+3.3V-ALW 还去了充电芯片(保护隔离)那块  以及桥 还有转换其它电压  走了点小弯路  上电发现+3.3V-ALW  有1.9V  于是怀疑转换电路短路了 分别拆了

PQ10

PQ21

PQ12 发现还是一样!但同时发现 后级确实短路 分别是PQ10 的 +3.3V_RUN  PQ12+3.3V_SUS。继续修+3.3V-ALW  没办法接着拆冲放电源芯片

ISL88731A  后+3.3V-ALW  恢复正常。装上PQ10 PQ21 PQ12 对地正常了!

由于测到+3.3V_RUN  +3.3V_SUS 也短。直接烧鸡大法+3.3V_RUN  电流3.5A 摸 发现

U4 温控芯片 发烫  拆 !还短继续烧摸发现

无线网卡也烫,

    U8(好像是读卡器管理芯片)发烫  拆掉 还短 这时候发现 桥和显卡也烫了 但是没急着拆。 因为+3.3V_SUS 也短 网卡已经拆掉 烧鸡发现 声卡芯片发烫 桥也发烫 拆掉声卡 依然短 最后拆掉桥 和显卡+3.3V_SUS 正常了。 +3.3V_RUN  还微短 直到最后看图纸发现时钟芯片也烧坏。报价600!客户同意修。等芯片回来 装上去 最后测量各个电压点 不短路 上电电流一路小跑 直到屏幕显示!(没用相机照 就 没实物图了!下次维修尽量拍照!

   后语:一个雷真猛 把+3.3V_RUN  +3.3V_SUS  下的设备几乎全部打坏了!
