旭日410m(广达LE4)不上电维修!

本文由迅维培训实地学员原创,迅维论坛ID:中联电脑维修


板号:LE4

故障现象:待机电流0.01,有3VPCU,5VPCU,而且+15V紧为4.5v。按开机键没动作。3VPCU,5VPCU消失。

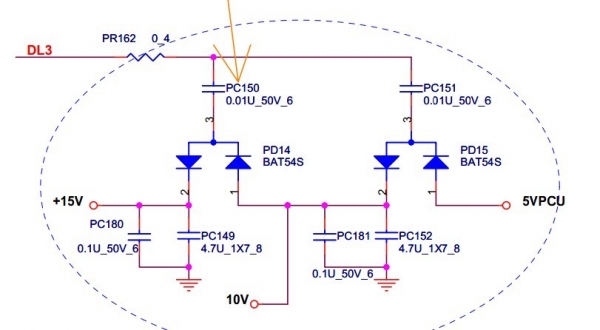

维修过程:既然查到+15v为4.5v,检查升压电路,

检查2个二极管,没发现,于是断开PD14,发现pd15的2脚输出10v,正常、。说明还是+15v这个升压有问题,于是更换了PC180的电容,故障依旧。于是直接在+15V的线路中间割断,发现+15v正常了。那就应该是+15v后面的地方有短路了。看了一轮图纸,+15v在为一系列电压转换提供足够的电压,难倒是这些转换电压的问题?于是一个一个查,发现

+3v_S5这个对地阻值为零,唉,终于将你揪出来了。一搜,这个电压有20多路,又是一个郁闷的事情。如何出这个故障元件是比较郁闷的事情,检查了LID,温控芯片,没能解决。只能烧了,上3.3V的电压,电流1.6A多,没发现很明显的发热元件。陷入了犹豫中了,再看了一轮图纸,发现这个电压到的地方最多就是网卡,南桥,于是继续加电压烧,将电流一路打到最大。发现南桥聚烫,就是你了。(其实一直没试过这样的烧法,害怕扩大故障面,但是这个机器是朋友的,他意思是能修就修,不能修就买新的了,憋住劲才使出这招)。

     解决办法:上BGA将南桥拆下,再对+3v_S5打阻值,发现阻值正常了。更换南桥,装机测试,一切正常。其实这里走了很多弯路,一开始发现3VPCU消失就一直围在这里转悠,又换MA8734,又换电容什么的。发现+15v不正常又绕进去,这真是发现自己技术的不足呀。虽然走了弯路,但是能绕回来解决问题就是深刻的经验。晚了,回去洗洗睡了,祝广大奋斗在第一线的维修员晚安。
