来基地修的第一片板

更新时间:2013-08-24 10:57:05

本文由迅维培训实地学员原创,迅维论坛ID:liuguochang

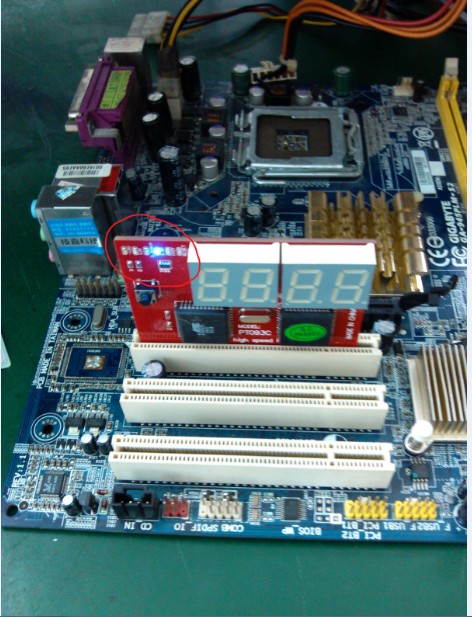

  来基地学习已经快半月了,没来实地之前自己感觉就好像是“半桶水”,上了饼哥的课后就好像是给打通了任督二脉,功力大增啊!!这两天饼哥讲了不上电维修,刚好自己从家里带了几块板过来,刚好拿来练练手了,先上主角全图吧!刚学,先按流程来吧,先目测全板有没有明显掉件、断线,发现网卡已经给拆了,(这板我是从二手店淘来的),无明显掉件、断线,再测测短路吧,PCIA14、各大供电……此处省略几百字!无短路,那就上电吧!上诊断卡、插ATX4针、ATX通电,发现3VSB有了。

  好,触发吧,短接开关针,呵,没反应,对路了,刚好拿来练不上电维修了。接下来就按照饼哥说的INTEL上电5+3来吧,什么!!你不知道什么是5+3是什么?上课在睡觉吧,饼哥写的“葵花宝典”你也没看吧?好,复习一遍,5+3就是5个待机条件和3个触发条件,5个待机条件是VCCRTC、RTCRST#、32.768KHz、3VSB、RSMRST#,3个触发是PWRBTN、SLP_S3、PSON#,说了这么多,上图吧

  VCCRTC,电池旁边的双二极管,正常

  RTCRST正常

  32.768晶振正常。3VSB刚刚诊断卡告诉我没问题了。RSMRST#了,上课的时候饼哥说这信号没图纸不好查,那就先跳过这一步,先不看图纸吧。好,触发吧,先看看IO型号吧。

  饼哥写的“葵花宝典”有记载,待机是98脚

  正常。然后按顺序是开关针到106脚,有高低高的跳变

 正常
103脚到南桥,也有高低高的跳变。正常,南桥返回SLP_S3到102脚,一直为低电平,心里凉了一下,不会修的第一块板就是南桥挂了吧。

  不正常,正常应为从低电平变为高电平,剩下RSMRST#没查了,查图纸吧


  经查阅图纸RSMRST是从5V_DUAL经过1084转换然后经过R1133和C408,一路进了南桥,一路再经R350上拉进了IO的116脚,测下IO116脚电压吧

为0V,不正常,正常应为3.3V高电平。

嘿嘿,问题就出在这了,测下1084输出端有3.3V

正常

好,拿出饼哥教的“降龙十八掌”的最后一招,对地打阻值,打值打到R350连接IO的这一端只有可怜的33,挑起116脚

阻值为771,正常了,看来是IO116脚短路拉低了电压,至此确认IO导致不上电,更换IO,成功上电,此板修复!!

在此先谢谢饼哥的悉心教导,让我学通了“葵花宝典”的第一招!!

欲练此功必先自宫,就算自宫未必成功!要想学修电脑这行,就得去努力,而且要把修电脑当为一种乐趣,一种成就感!!最后祝各位都成功!!再送各位一句名言:从小不学好,长大修电脑,电脑修不好,满街去乞讨!
