感谢基地在学习第8天修好第一块板

本文由迅维培训实地学员原创,迅维论坛ID:yangleimzx
原文链接:
http://www.chinafix.com/thread-550028-1-1.html

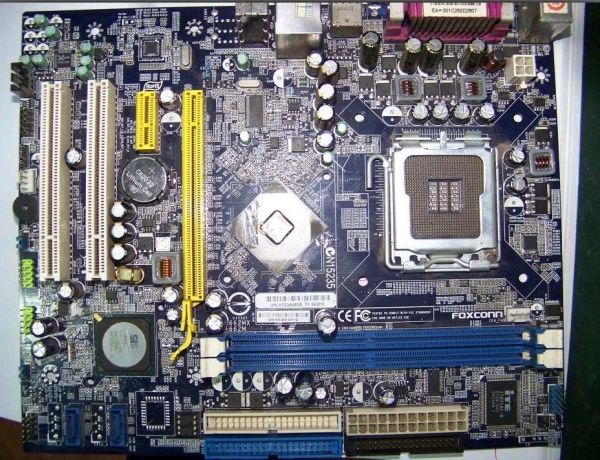

FOXCONN 662MX( P5

故障现象:不上电
  今天饼哥教了INTER的上电时序,让我们把手上的不上电的板都修好,我刚好手上一块不上电。目测掉了一个Q38场管。先给大家看看能不能上电,点开关,没反应。不上电。回到SIS的待机条件。SIS的待机条件是1.RTCVDD 2.BATOK 3.32.768KHZ 4.OVDD_AUX.5.AUXOK。直接测晶振两脚电压为1.2和1.6。符合SIS芯片组的晶振电压范围。电压有了就可以忽略前两个RTCVDD和BATOK电压。第4个是VODD_AUX也就是3.3V待机。看诊断卡上待机灯亮。OK。再测最后一个电压AUXOK。也就是最后一个待机压。这里查图纸。。。。。

  3.3V_DUAL经过一个稳压二极管。两经两个电阻分压。一个电容滤波。再找主板上二极管和电容电阻位置,发现都没有装。。。。。。没装。那二极管的负极应该有3.3V吧。通电主板测量也有3.3V。正极顺便也测了下。果然。。。没有。。。。。

  心中有一种想找个稳压二极管装上的冲动。再看下。3.3V_DUAL另一端直接AUXOK。这里AUXOK。本应该是个高电平哎。。 。。。想起饼哥讲的I/O有些也能测到RSMRST(AUXOK)信号。那么再看看

  有一个RSMRST#信号。但出来是S3_LED没用上。于是想这两个信号都是RSMRST(AUXOK)差不多是最后一个待机条件,报着试一试的心态,测一下看通不通。一测发现才是通的。。。。。。心中狂喜,激动的问了下饼哥,这个情况。。。饼哥说。这应该是版本不同。才没装。应该是I/O拉低了AUXOK。把85脚挑起来试下看是不是I/O短路了拉低了AUXOK。。然后我用镊子把I/O85脚挑起。再插上电源。测刚才二极管的正极。。已经有电压了。心中暗喜。。一点开关。。上电了。。。。。。心中激动啊。。。高兴啊。。。。。。学习了8天了今天终于能小小的分析一下时序了。。。。哎。。。。。同学们加油啊。。。。
