基地实地培训 仁宝LA–3711P 不上电

本文由迅维培训实地学员原创,迅维论坛ID:韩荔

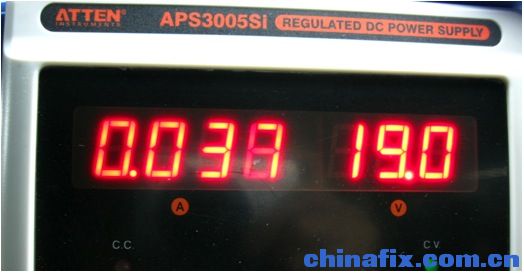

实践课上的每人一片仁宝板,小弟拿到的是这片LA–3711P 。首先大致目检,无掉件,无缺件。然后对各大供电进行打值,都OK。然后满心欢喜的插上可调电源,有待机电流,0.037   ,待机3、5V都正常。有希望!

待机的时候只亮一个灯,现在亮两个等,说明已经触发了。
但是触发后电流只上到0.044 。

仁宝有一个著名的点火回路,而这个点火回路进入保护时,它的最大电流只能上到0.05左右。


所以首先怀疑后级短路把 B+ 拉低,所以赶紧找B+。


仁宝的点火回路有一个很重要的特征就是:在电源口附近一定有3个102的大电阻,非常显眼。直接在它上面测。

在电路图中就是这个样子的。


然而我在测这3个电阻的两端发现,两端的电压都是18.6V。 正常!那问题就不在点火回路。



既然电流已经上来一点,说明有电压出来。经过测量,发现除待机3、5V外,只有内存电压出来。内存电压的开启信号SYSON是由EC发出的,所以现在要重点检查EC。

这不看不要紧,一看吓一跳!赶紧断电把脚位复原。

1分钟搞定!

再次上电,发现故障依旧。看来问题不在这儿。

按时序一步一步来吧。

经过测量发现EC只发出SYSON(开启S3状态电压),SUSP#(开启S0状态电压)依然为低电平。



按照其上电时序下一步自然是 PM_SLP_S3#和PM_SLP_S5#。


测量后发现,只有PM_SLP_S5#,没有 PM_SLP_S3#。





在仁宝里面 PM_SLP_S3#都是直接从南桥到EC,中间无任何元件。

现在有三种可能:

1,南桥的某一路工作条件不正常。

2,南桥的 PM_SLP_S3#到EC的30脚短线。

3,南桥坏。

经过仔细测量,南桥的待机条件都OK。

拆桥吧!!

板冷却后赶紧打值。 通的!

现在只剩下第3种可能:桥是坏的。

 换桥吧!

找钢网,植株,上BGA,20分钟搞定。

冷却,上电,触发,电流刷刷的跑到了0.246,但是! 它不动了!没错!!它居然不动了,亿万人民都在看着它,它居然不动了!!

测电压吧!看看是哪一路还没出来。电压打了一圈,发现该有的都有了。

   上假负载吧。经过测量,内核电压,基准电压,好信号,都有了。两个时钟信号,一个有0.7,一个没有,复位也没有。时钟正常情况下,应该是0.4左右,一个是0.38,一个是0.37。差分时钟嘛。看来问题,出在时钟模块。

   经询问喜哥,此版有个通病,时钟芯片爱坏,属于设计不良。测量后发现果然有两路时钟没有出来,分别是cpu的100Mhz和北桥的100M。\经过多方寻找,基地没有这种时钟芯片,此板只能修复到此结束。至于复位也没有就很好理解了,cpu的复位都是由北桥的发出的,而北桥发出的cpurst的前提是各供电,时钟,PWROK,PLTRST#,虽然其它都有了,但缺少时钟,所以也就没有CPURST#。
