显卡维修一小例 实地猛猛

更新时间:2013-08-24 11:36:19

本文由迅维培训实地学员原创,迅维论坛ID:97vs98

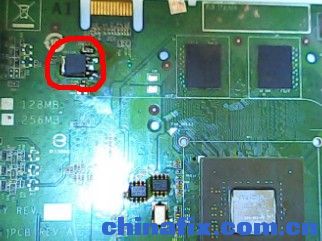

  拿到显卡。既然是被别人修过的。那就要仔细观察观察外观了、外观除了被焊过。也没有什么掉件之类的、开始打下值、先打GPU的值、ok、接打下来显存的值、也ok、其他供电的值、也ok、开始上电测电压、电压都正常、发现给端口供电的一8705稳压器、输入电压是11.5V输出竟然是0.3V、大家来看下这8705。

  此时心中大喜、就这么简单的问题、还修不好、郁闷、直接找个7805换上去、顺便打下第3脚的值。竟然是对地000  纳闷了、然后测下7805上面的一个大电容是短路的状况、然后直接拆掉、测焊盘上、还是短、然后我就把7805和大电容全部拆掉、开始烧机、、最后结果出来了。大家来看下这个图 。

  烧机烧到这个小的贴片电容。发烫、然后测下。发现就是这个电容短路了。然后拆掉、不短路了。把原来拆掉的8705和大电容装了回去。也不短路了、上电测电压、一切都正常、这个好主板测下显卡、亮机了。此卡修复。
