实地学员冯斐玩转A8从业余爱好者到大咖的蜕变历程!


  本文来自迅维实地学员冯斐原创,迅维ID:



  时间过的真快!转眼来到迅维一个多月了,首先要感谢迅维实地的老张、老覃、老徐、老万的精心培养,在这段时间手工的确进步了很多,理论方面也会跟着老徐的节奏慢慢进步的。

  其实我在来迅维之前就是个业余玩家了,修主板的装备压屏到底装备都有的,也给朋友们修过一些iphone的主板,黑触摸M1导致触摸失灵的、背光芯片导致不开机的、USB导致漏电的,也扩容过几个6P,当然了失败的时候也不少,小问题修到不开机的。

  这次来迅维实地带了4张6P的主板,都是平时在家修坏的cpu拆下来装不回去了,当然懂的这些都是平时看迅维各位大神们发的帖子慢慢摸索的。只在论坛潜水摸鱼还是不行的,还是来实地吧。

  言归正传,说说今天做A8,做A8也是实地学员手工考试最重要的一节。

  正题:风枪220度除边胶,之后就是撬CPU了,风枪320度吹了一分钟开始撬 ,在这里都是整体撬下来的,这样可以减小变形,撬下cpu用显微镜看了一下焊盘有点漏铜,不过补一下绿油就可以了。轮到焊盘除胶了,先托一遍低温锡,再用风枪240度吹焊盘,待锡融化了开始刮胶 ,刮胶在这里也是必修课,A8练手板搞过很多了,所以很顺利,下面该CPU除胶了,也是先托低温锡,一拖傻眼了很明显焊盘很多都连到一起了,显微镜下一看,估计是重摔过的板子吧,平时撬的都很好的,无非是刮胶刮的漏铜,实属无奈没办法接着搞cpu,除完胶,开始分层,这个还算简单吧,我用的手术刀、风枪300度分开的,分完层轮到中层除胶灌锡了,这一步是做A8最难搞的,锡珠大小都要把握好,搞不好装上层就会短路的。再搞上层除胶,这个跟焊盘除胶基本一样的不再啰嗦。

  接下来开始搞最烦心的cpu补绿油,刀尖一定一点的补,太考验耐力了,急性子肯定甩垃圾桶了,呵呵!搞定后清洗植锡,植锡这个还算简单,过程省略。

  轮到装CPU了,这次没有用焊油而是熏了薄薄的一层松香,对位cpu,风枪270度吹,看到cpu沉下去就可以了,最好不要推动它来确定是否焊好,推动力度稍大就会连锡的,这个焊多了经验就有了。待冷却后简单测了下几路供电没有短路,上电触发电流在80多毫安正常。

  开始装层,装完心里真有点紧张了,冷却后上电单板测试,触发后电流跳到300左右电源保护了,那小心脏真是拔凉拔凉的,先装屏再测一下看看吧,哇!终于看到苹果了,不过背光没有了,心中还是暗喜,问了下老张,叫我干背光IC,为了保险起见从料板拆了一个背光IC,装完再测,背光果然亮了 。不过还是300左右ma电源保护,再去请教老张,这次叫我用电池测试,再测真的进系统了,好奇怪!又跑去问老张原因,答案是开机线质量差。好鄙视XXXX店的东西真是又贵又差。

  拿着搞好的板子满怀希望的去找老万验收,老万拿着板子看了看,又看了看记录说我这个没考过,原因是没有拆下cpu的记录,好无奈啊。学校有学校的规矩,万一你要是拿同学考过的板子来顶替呢!!呵呵,理解。和老万沟通了一下叫我在搞一次。也好还能练练,这次就简单啦,不用刮胶,不用补绿油了,中层灌锡,底层、上层植锡就可以了,很顺利一会就搞定,装完测试没有问题,马上再去找老万验收,这次终于过了。

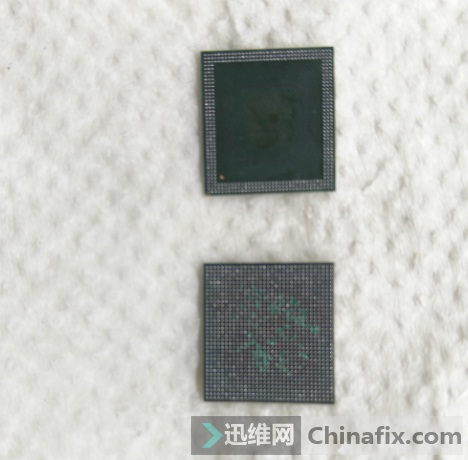

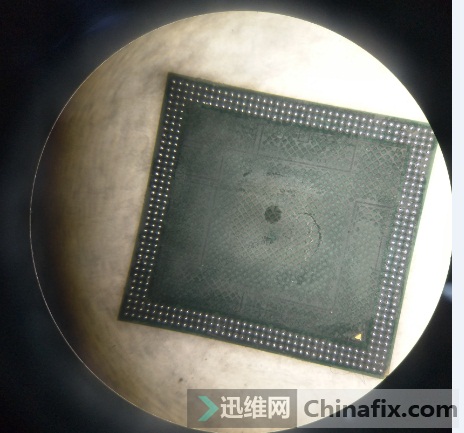

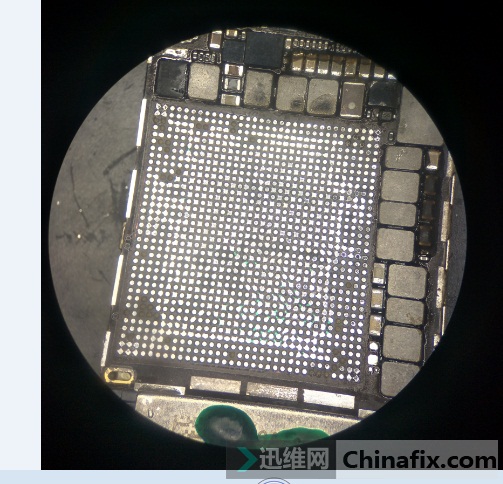

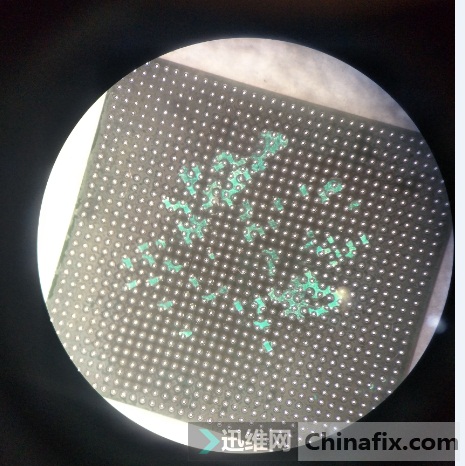

来几张图片:

实地学员冯斐玩转A8从业余爱好者到大咖的蜕变历程!
实地学员冯斐玩转A8

实地学员冯斐玩转A8从业余爱好者到大咖的蜕变历程!
实地学员冯斐玩转A8

实地学员冯斐玩转A8从业余爱好者到大咖的蜕变历程!
实地学员冯斐玩转A8

实地学员冯斐玩转A8从业余爱好者到大咖的蜕变历程!
实地学员冯斐玩转A8


  本文为迅维实地学员冯斐原稿,网站编辑未作修改。
