苹果A1278进水 笔记本开不了机维修案例


机器型号:苹果A1278

主板板号:820-3115-B

故障现象:进水机,待机电流0.185,按开关没反应,笔记本开不了机

维修过程:

  从待机电流就能看出,这机器肯定有短路,拆机一看,发现桥旁边有明显泡过水的痕迹。

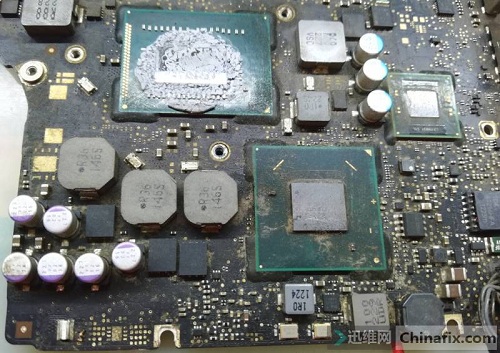

苹果A1278进水 笔记本开不了机维修 图1
桥旁边有明显泡过水的痕迹

  用万用表打值,发现公共点已经明显大短路。

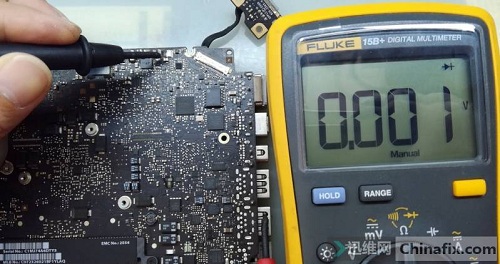

苹果A1278进水 笔记本开不了机维修 图2
打值,大短路

  因为苹果的公共点是PWM方式产生的,所以可调电源看不到大电流。仔细检查外观,发现R5410旁边板层已经烧黑了,然后就用刀片把碳灰清理干净。

苹果A1278进水 笔记本开不了机维修 图3

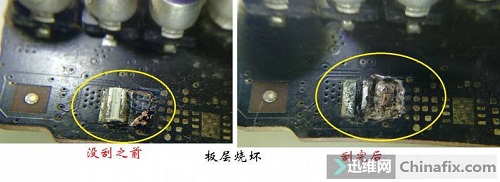

板层烧坏

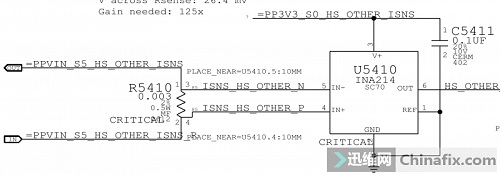

  层板烧坏的地方这个R5410是个检流电阻,此电阻直连公共点。

苹果A1278进水 笔记本开不了机维修 图4
电路图

  用刀片清理完炭灰后还是大短路,于是采用烧机法进行烧机,摸着还是层板烧穿地方发烫,那就用刀片接着挖,一直挖到它不短路为止,经过一阵狂挖,最后打值400多,这下正常了。

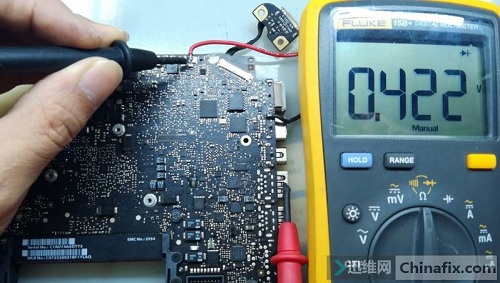

苹果A1278进水 笔记本开不了机维修 图5
打值400多欧姆

  因为挖的时候挖断了几根重要的线路,把线路补好后,通电,公共点电压正常产生12V多。

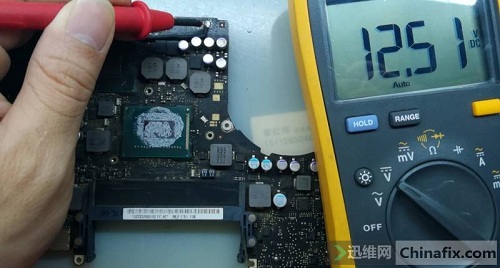

苹果A1278进水 笔记本开不了机维修 图6
公共点电压正常产生12V多

  通电后自动上电,电流上到了0.2A多,而且反复掉电重启。

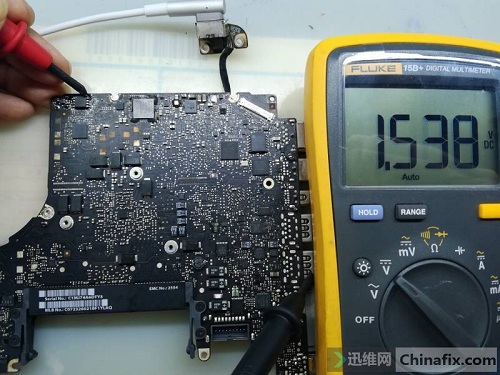

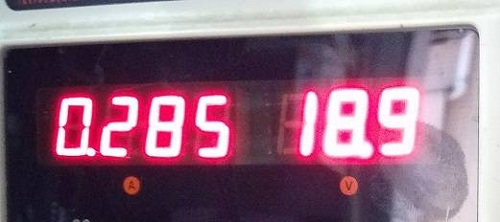

苹果A1278进水 笔记本开不了机维修 图7
电流0.2A多,反复掉电重启

  经过测量,发现电流在0.2A多的时候,内存供电、总线供电、桥供电、VCCSA、VCCPLL都正常,桥的PWROK、APWROK都正常,唯独桥不读BIOS,实测BIOS的供电脚,发现BIOS的供电只有1.5V左右,肯定不正常。

苹果A1278进水 笔记本开不了机维修 图8
BIOS供电不正常,1.5V左右

  最后测量发现BIOS的供电电路已经腐蚀断线,直接飞线后解决。

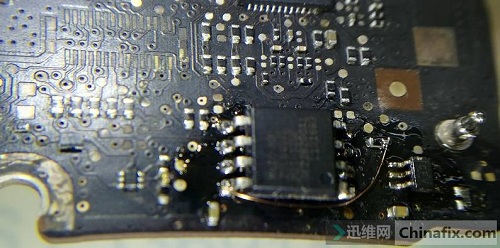

苹果A1278进水 笔记本开不了机维修 图9
飞线

  飞好线后,通电,电流一跳变,看样子已经亮机了,接下来将主板装起来,接上测试硬盘、屏线等等,再次通电后顺利亮机。

苹果A1278进水 笔记本开不了机维修 图10
亮机

  以为就这样修好了,开机测试一天没有问题,可等到第二天,又笔记本开不了机了,待机电流是0.012A,而且电源头的灯也不亮了。

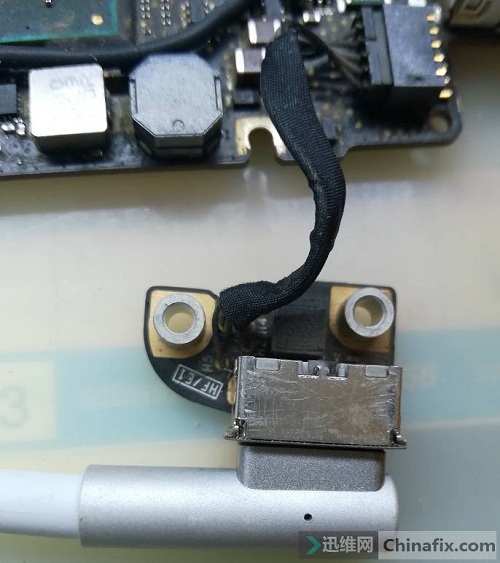

苹果A1278进水 笔记本开不了机维修 图11
电源头的灯也不亮

  进水机故障就是多,而且还不稳定。通过以上现象判断,故障基本锁定在EC的待机条件上,以及EC本身。经过仔细检测,发现EC的待机复位只有0.7V左右,明显不正常。

苹果A1278进水 笔记本开不了机维修 图12

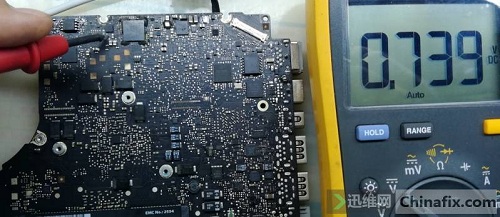

苹果A1278进水 笔记本开不了机维修 图13
EC待机复位0.7V左右

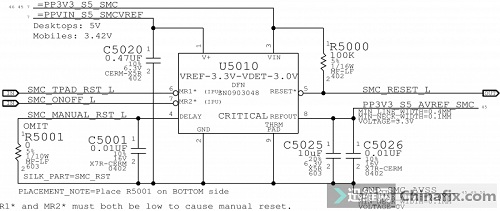

  通过电路图可以看出,EC的复位来自U5010,这个U5010芯片只要3脚得到PP3V3_S5_SMC、6脚和7脚为高电平,5脚就会延时开漏输出SMC_RESET_L,由R5000上拉为高电平。

苹果A1278进水 笔记本开不了机维修 图14
电路图

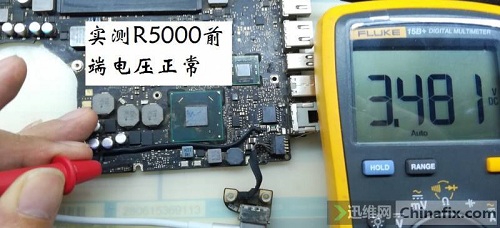

  实测R5000前端3.42V正常,而电阻后端上拉的SMC_RESET_L信号始终只有0.7V多。

苹果A1278进水 笔记本开不了机维修 图15
R5000前端电压

  然后测量SMC_RESET_L信号的对地值也有400多,怀疑R5000 100K上拉电阻损坏,于是找了个比它小的10K电阻换上,通电测量,发现SMC_RESET_L信号还是偏低,不过这次电压比之前高了些,上升到了1.2V左右。

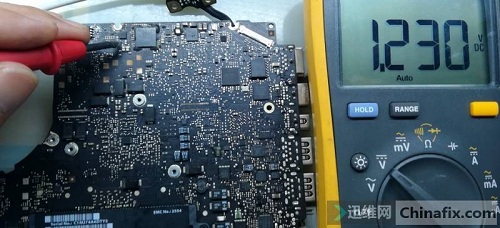

苹果A1278进水 笔记本开不了机维修 图16
电压比之前有所上升,1.2V左右

  此时怀疑板层有漏电,但是对地值又有400多,烧机是烧不出来的,没办法,又去找了个50欧的电阻换上,通电后测量,SMC_RESET_L恢复到正常。

苹果A1278进水 笔记本开不了机维修 图17
SMC_RESET_L恢复到正常

  而且此时已经自动上电,电流上去了,电源头的绿灯也亮了。

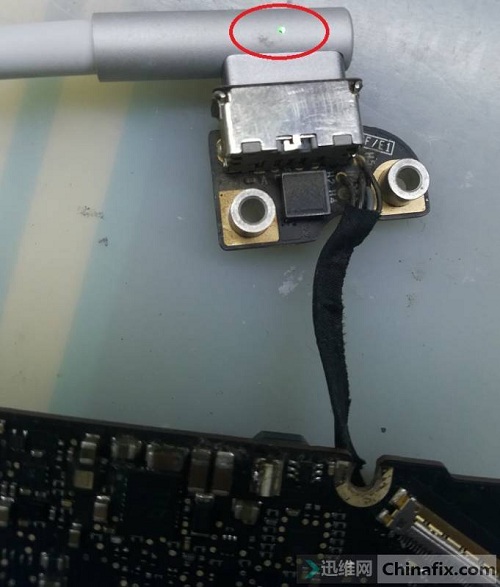

苹果A1278进水 笔记本开不了机维修 图18
电源头绿灯亮了

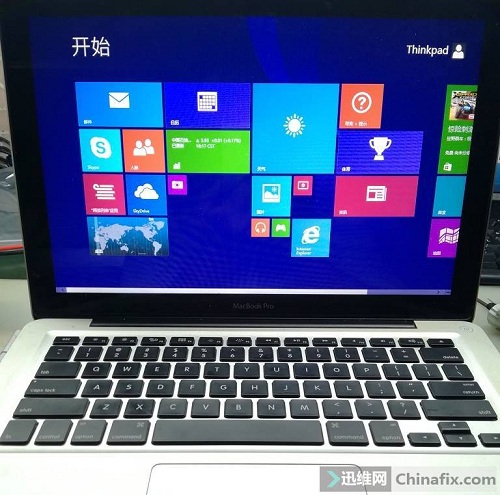

  接上屏后顺利亮机,再次装机,并重新装了个系统,目前测试没有问题。至此,苹果A1278进水,笔记本开不了机故障排除,维修结束!

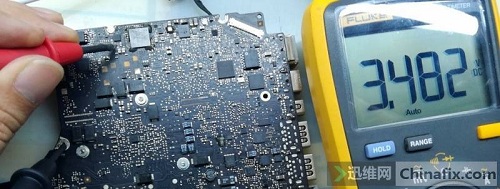

苹果A1278进水 笔记本开不了机维修 图19
苹果A1278进水,笔记本开不了机故障排除


本文作者:迅维ID:(黄鑫船)
