LA-2592笔记本不认USB检修一例!

本文由迅维培训实地学员原创,迅维论坛账号:yxl124297

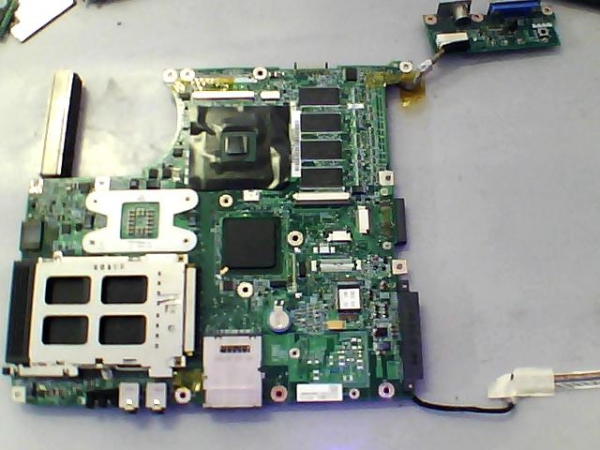

  接一笔记本,说USB口全部不好用,留本走人后,拆开!




      老师说过的USB检测思路:  要有5V,数据线打阻要在500左右,时钟48M要正常! 不能断线!然后在就桥!

      首先打阻USB的数据线,全部为443,通电检测到USB有5V电压!根据图纸检测到检测时钟旁边的CLK_48M_ICH电压为1.58V,基本判定正常!(因为俺木有示波器


 2 Q7 k( u, i5 P: m. Q1 " Q# h5 }6 I- B% @



跑线USB的线路没有断线的!于是怀疑是桥的问题,因为这个板没有USB防浪涌的措施,鼓怀疑是大电流导致南桥的USB模块损坏!

于是上BGA# A; G: N, g' n7 w









上电,USB终于OK了!初学笔记本,请老鸟飘过!3
