用阿林老师送的声卡测试工具…秒杀声卡维修

更新时间:2013-11-09 11:22:19

本文由迅维培训实地学员原创,迅维论坛账号:专注棒棒糖二


    前几天接到一台R400的机子,听客户说除了外放没有声音,其他功能都正常(包括耳机输

都正常),用耳机试了下果然好的,客户还说他电脑的喇叭之前换过,系统也换过,于

是跟客户说要拆机检测…闲话不说开始进入正题。



    拆开机子先排除喇叭有没有问题,用可调电源测了下喇叭有声音发出,故把目标转向主板

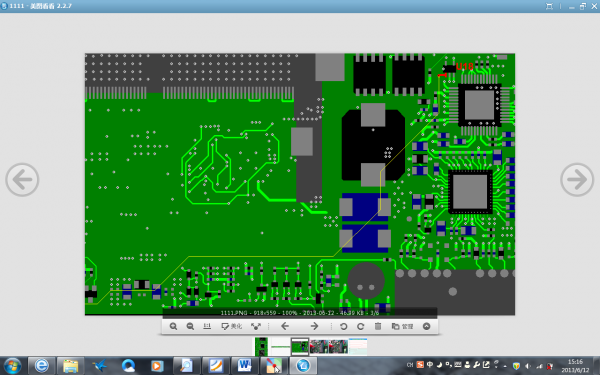

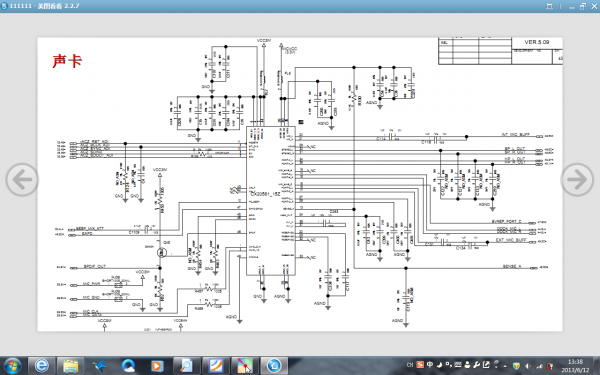

把主板拆下,打开图纸找到声卡,并在主板对应位置找到声卡。



    由于耳机那一路正常,所以初步判断声卡应该木有问题,接下来有请神器闪亮登场

     开机进系统放首歌直接用声卡测试器测R655和R700,果然不出所料,有声音输出,于是

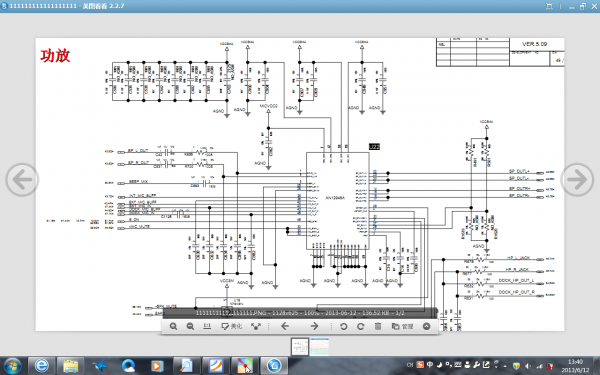

除声卡问题。目标锁定功放,查功放供电5V正常,接下来测一下静音设置U18的第一脚

-SPK_MUTE:只有0.4V。噢发现问题,静音设置正常要为3.3V才对,于是查-SPK_MUTE的

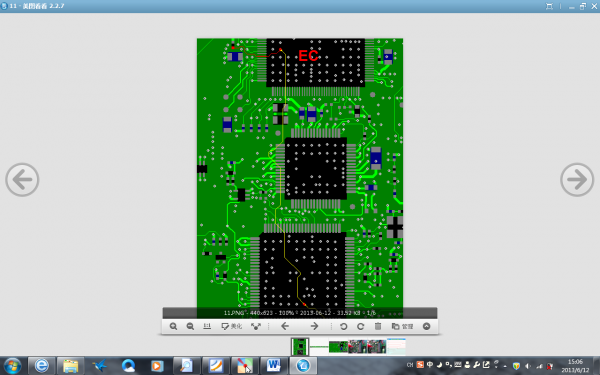

源,它来源于EC的26脚,拿出万用表测了一下咦有3.3V,难不成断线了。果然不出所料,

两表笔往U18的第一脚和EC的26脚一接,答案出来了,万用表没叫。由于EC和U18相距遥远,

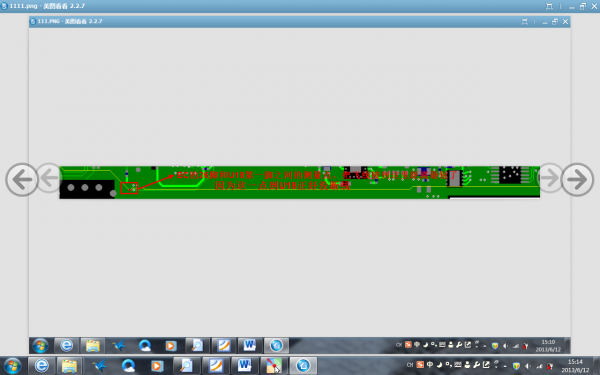

于是打开点位图看一下线要怎么飞好一点。

     把线飞上,先把机器装一点,进系统,终于听到声音了。

     这是我修好的第一台机子,所以心里的那个激动你们懂的。这次这么快修好这台机子,

最主要还是阿林老师研发的那个声卡测试工具,真的非常给力。希望阿林老师以后可以研发

出更多好用实用工具。



    这是本人修好的第一个机子,也是第一次发帖,高手们勿喷
