1，首先目测有无掉件，烧坏，少芯片什么的。 掉件很多，后面会提到 。 先打值把，

公共点4OO多正常，待机3V,5V200正常（其他地方也不打了，也就修到待机）。 上电

看电流0.00，一测 无待机电压，再测8734待机芯片 20脚主供电没电压。那说明隔离出

现了问题，导致公共点没电压。

2，接着测PQ1 S级19V正常，测PQ2G级19V，正常情况下PQ2 G级电压被PR4， PR8串联分

压产生公共点。而分压要取决于PACIN这个信号，和ACOFF#, 实测ACOFF#高电平，PACIN为低。

也就是说公共点产生的条件不满足啊，追查PACIN的来源。

3，适配器的电VIN经PR23，PR28电阻分压（大约1.9V左右吧），再经一个电阻加载到

LM393比较器的3脚， 芯片2脚是由PU3产生的一个1.24V的基准电压。这时1脚开漏输出， VIN经

电阻上拉PACIN, 和ACIN适配器检测信号。 仔细一看芯片附件缺了3个电阻，（我在图片里圈起

来）稳压管也是击穿的。 刚开始想偷点懒，直接把比较器栽了， 刘老师经过说我这样干不行啊

（为此我还跟他争论一番，最后还是乖乖屈服了，老老实实把电阻补上）。

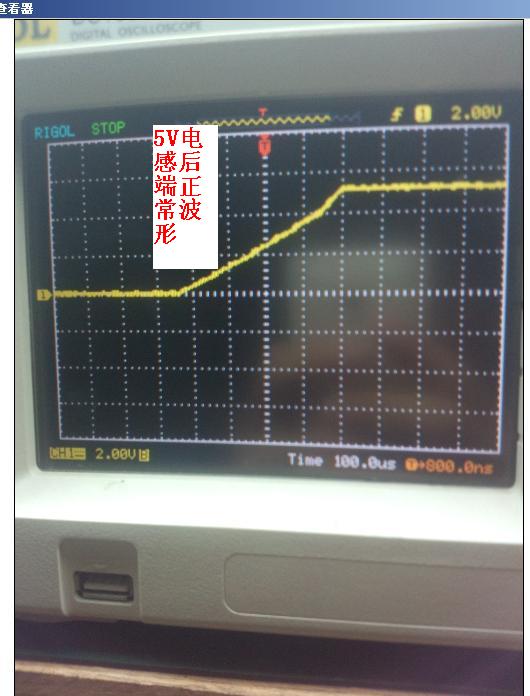

4,再次打开可调电源，测PQ8导通， PQ2导通，公共点正常产生，测3V,5V没有（测了也白

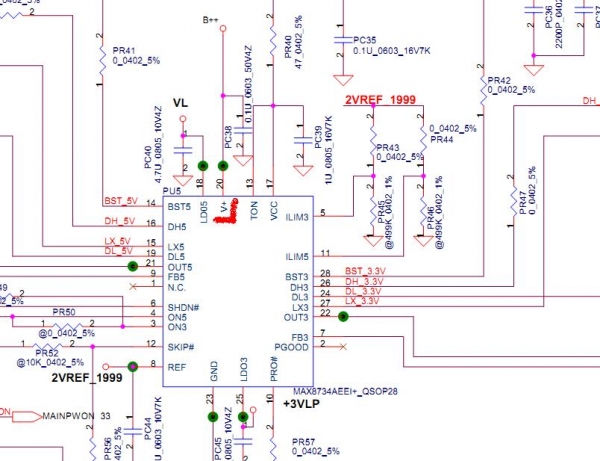

测，肯定没有。8734芯片附近都缺了N多小元件），这时脑海里慢慢回想起8734的工作流程

–VIN——SHDN#——–LDO5——VCC—–REF/LDO3——–ON3/ON5—-VOUT——PGOOD

.测VIN 20脚正常， 6脚SHDN#为低，。 PR51,还有两个升压电容PC31，PC32也被人拆掉。补上。

   ^* R- ]+ ]- E% ~ }* a. \- J4 B/ u3 u, H& A:

     接着测18脚LDO5V 不正常0V，是芯片不良没产生还是，还是那个电容有问题啊
