菜鸟维修斯巴达克M28GT3-SDG跑C1实例

本文由迅维培训实地学员原创,迅维论坛账号:281025092

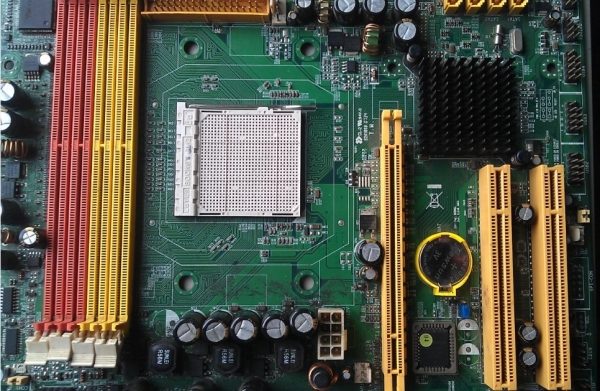

     今天下午上维修实践课,我和同桌分到一块斯巴达克故障板,型号M28GT3-SDG,AM2+NV单桥。拿到手后,按照维修流程,首先观察外观,无明显断线、烧焦等损伤。





然后测各部分供电元件的二极体值看有无短路:电源接口





对相关电压接口都打值了,没发现短路。



PCI槽A14脚



USB数据线




CPU供电下管D





测到内存核心供电的时候,表响了,激动了一下,以为是短路,一看数值原来是27,没短路,还是继续往下查。







PCIE





NV单桥,外面有两个电感线圈供电






总线





排除短路后,插诊断卡,装假负载,插上电源。

待机电压正常。



触发开关,内存供电正常



CPU核心供电正常



总线供电





PCI A15脚复位3.3V正常。



CPU复位



一切正常,上CPU和内存,触发。开始跑码了,才跑到C1代码就跑不动了。



    跑C1是内存不过,按照维修流程,用橡皮擦金手指,装上去还是不行。换另一条内存,换CPU,清除CMOS还是C1。测内存负载供电0.9V正常(核心供电已经测过了):



SPD供电正常:



基准电压正常:



内存时钟正常(测了6个脚位,只贴出一张):



       系统管理总线数据、时钟3.3V正常。(图片不知搞哪去了)

       所有东西都正常,没辙了,按压桥试试,还是不行。不经意间,看到网卡灯亮了,好兴奋啊!看来真凶找到了,断电,拿风枪把网卡芯片吹掉。重新上电,触发,激动人心的时刻到了,我们把眼睛睁得大大的,死死盯住诊断卡。哇!过了,跑到7F了。



心跳得好快,太兴奋了!赶紧拿来显示器,断电,装上,触发,期盼已久的熟悉画面出来了。



       兴奋过后觉得非常遗憾,因为我忘了一件事,也许有的朋友已经猜到了,我们没把网卡灯亮着的情景拍下来。唉!初试维修,太不淡定了,让大家见笑了。补拍一张拆了网卡芯片的图吧。



2013-1-21 22:55 上传

下载附件 (65.77 KB)



       第一次发帖,有许多不足之处还望朋友们帮忙指出,也好让在下能有些许长进。在此感谢迅维的徐老师及其他老师的教导!在下会继续努力。
