华硕P5G41T-M LX V2主板无CPU供电维修一例

本文由迅维培训实地学员原创,迅维论坛账号:faw


新的一年又开始了,今天是2013年1月1日,在新的一年2013年里祝愿迅维基地越办越好、各位修友们都发大财!先上图

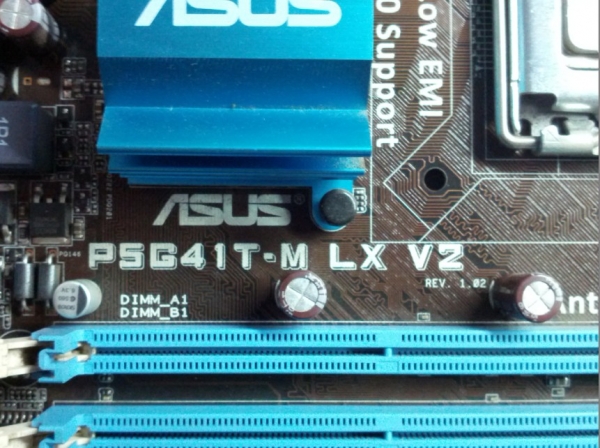

                主板型号:华硕P5G41T-M  LX  V2

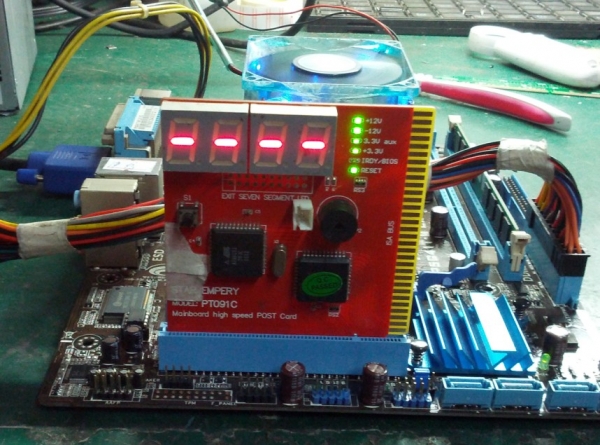

                故障现象:诊断卡复位灯常亮



                维修思路:供电——时钟——复位

       同行送修的板子说点不亮,拿到手先清灰并目测主板外观正常,没有电容鼓包漏液以及明显烧坏的痕迹,于是就直接装上一个坏的CPU上电测试了,看见复位灯常亮,工作条件没有满足,那就按照供电——时钟——复位来一步一步查吧!



       首先内存供电正常1.5V左右,负载供电0.75V也是正常的,桥供电和总线供电都是OK的,当测量到CPU供电时发现CPU供电为0V,上下管的G级电压都为0V,排除是CPU供电芯片保护停止输出的可能,顺便打了下上下管的对地值没有短路,那就看看CPU供电芯片的工作条件吧!

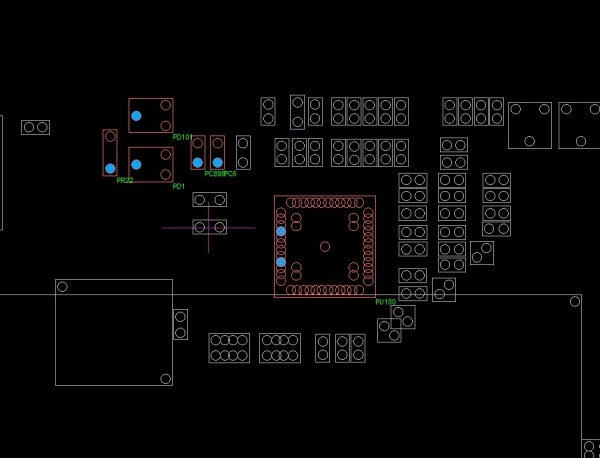

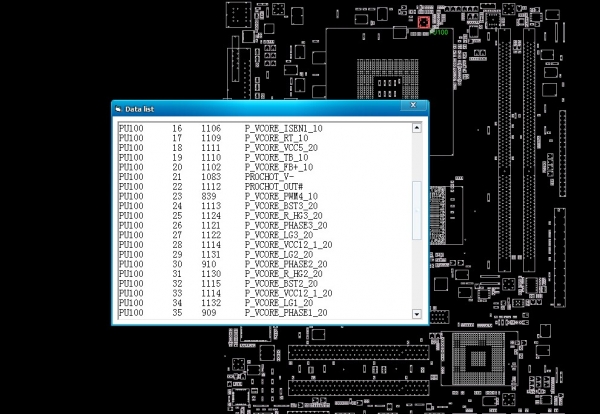

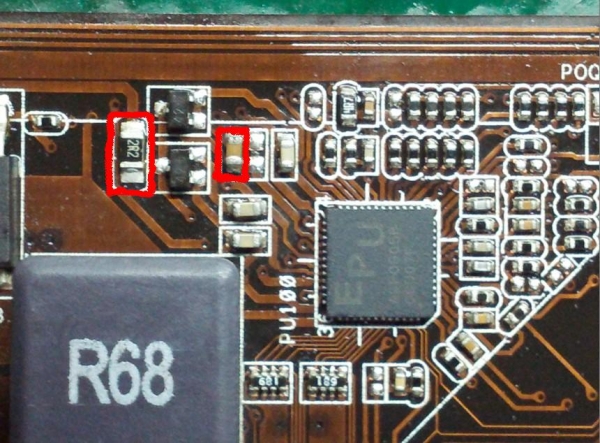

       此芯片为EPU(ASP0905B),手头上没有该芯片的PDF,于是上论坛找到了该主板的点位图,18脚为VCC5电压为5V正常,3脚为EN开启脚电压也有1.2V,再接下来测量38脚——45脚(VID7_VID0)也有高低电平组合,既然几个大的工作条件都满足了怎么还不工作呢?难道是芯片挂了?手头上可没有这种新的CPU供电芯片替换哦!既然没有芯片换那就再好好测量下其他的工作条件吧!当量到芯片28脚时发现只有1.2V,而且33脚也是只有1.2V,28脚和33脚是相通的,不对啊!应该是12V才是正常的,那就跑跑线路吧!看看是什么拉低了还是怎么样?打开点位图发现28脚和33脚是由ATX+12V经过一个标识为PR22的2R2电阻限流,再经过PC898、PC6贴片电容滤波而来的,在板子上PC6电容是没有装的。

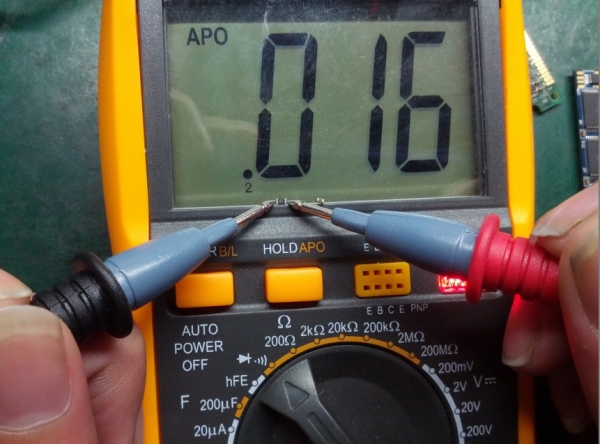

         于是测量了一下PR22(2R2)电阻接+12V的那一端有12V正常的,这时心里想了一下有两种情况:一是芯片不良内部拉低了;二是这一路的元件不良拉低,那就从简单的开始吧!首先测了下2R2电阻发现阻值偏大,由于是在板子上测量的怕数据不准确,就拆下来又量了一次,确实是阻值偏大了,2.2欧的电阻有16欧了,原来是你这个电阻坏了,立马从料板上拆了个2R2的电阻装了上去再次上电测量,不是吧!电阻靠近芯片的这一端还是只有1.2V,我装上去的这个电阻刚才明明测量了是好的啊!于是又把它拆下来测量了一次,阻值又变大了。

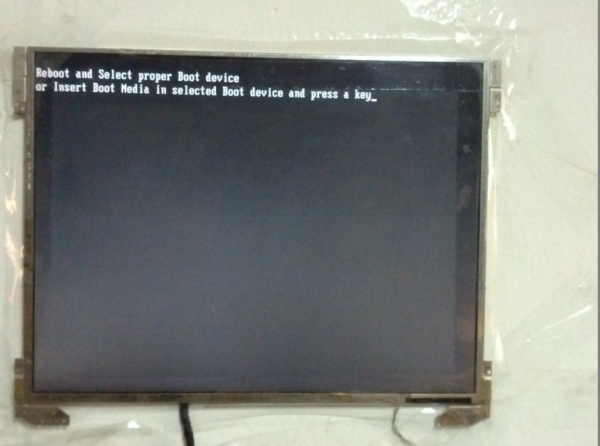

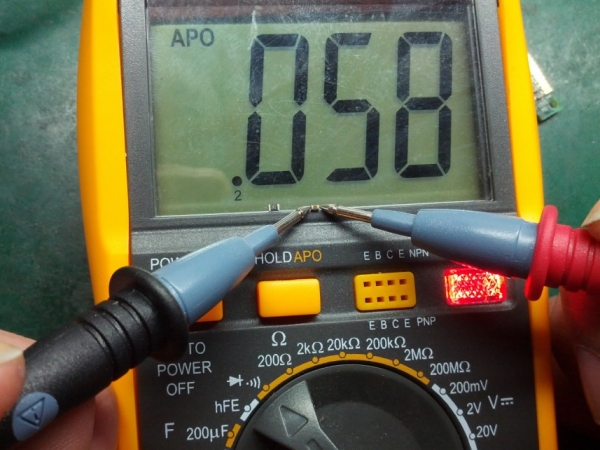

       肯定还有其实地方有问题,心里想是不是这个贴片电容PC898有问题呢?这一路就这一个贴片电容滤波,心里想着就动手把PC898贴片电容也拆了下来,随手用万用表量了一下竟然有阻值,而且还只有58欧这么小,原来是这个小电容不良漏电了导致把2R2电阻损坏,还拉低了+12V,直接就没有装这个电容了,再从料板上找了一个2R2的电阻装上去,再次上电测量芯片的28脚和33已经恢复12V了,而且CPU也开始有温度了,量了一下CPU的供电也有了。断电装上好的CPU和内存上电一路跑码点亮,此板到此修复!




     维修总结:一个贴片电容性能不良漏电损坏了2R2限流电阻,从而拉低了+12V,导致CPU供电芯片的条件不满足而不工作。

       希望各位修友们以后维修时得细心注意这些小元件了,如果觉得写的还可以就帮忙加分支持一下,你们的加分支持就是对我最大的鼓励!
