富士康无待机修复

本文由迅维培训实地学员原创,迅维论坛账号:xiaogong001

原文链接:http://www.chinafix.com/thread-684901-1-1.html

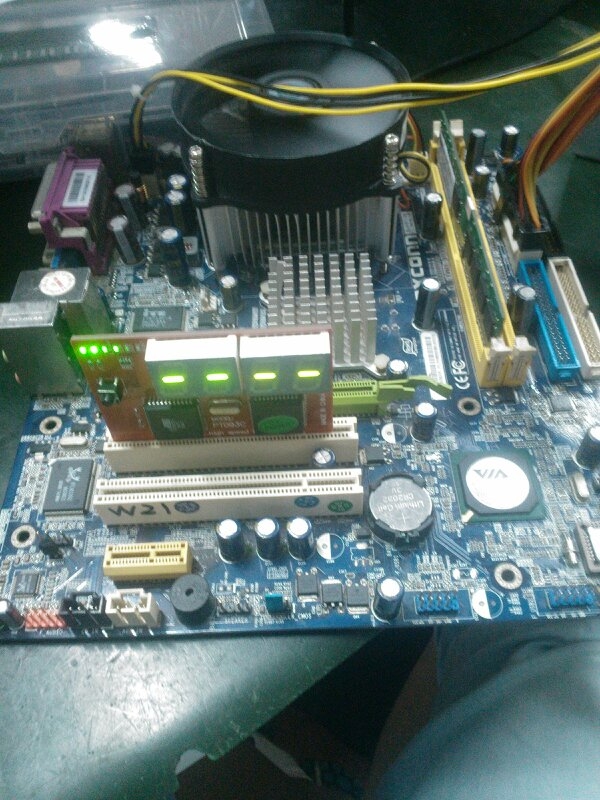

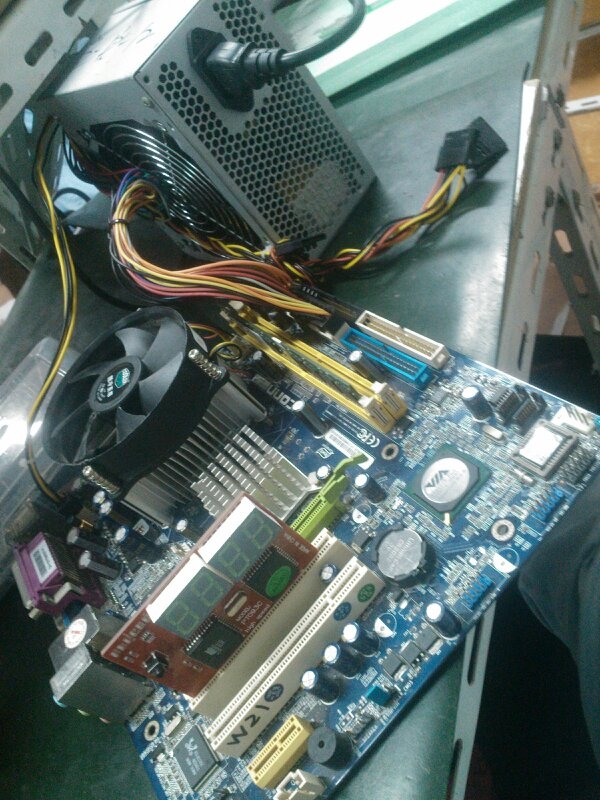

   实践课又开始了,学员们迫不及待的时刻终于要来了,上午上理论下午就接着实践,实践的板子的故障就是当天讲课的内容,老师们采用这杨的方式能让我们快速的理解次故障,能很快的记住,根据上午讲的内容来快速的判断故障板的问题所在。今天我手上接到一富士康p4m8907ma主板,此版故障为无待机,3.3v待机等没亮,

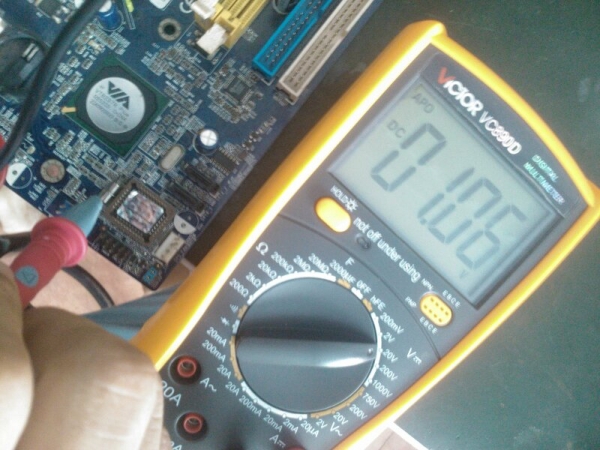

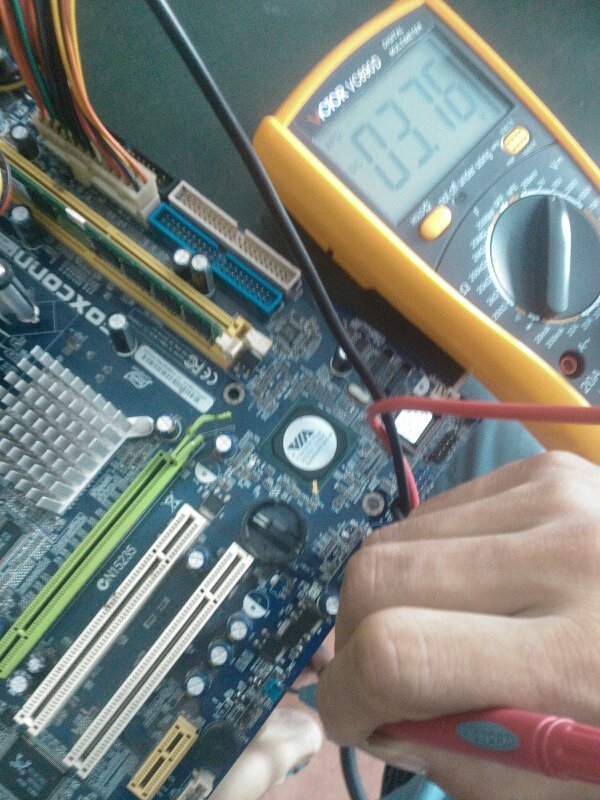

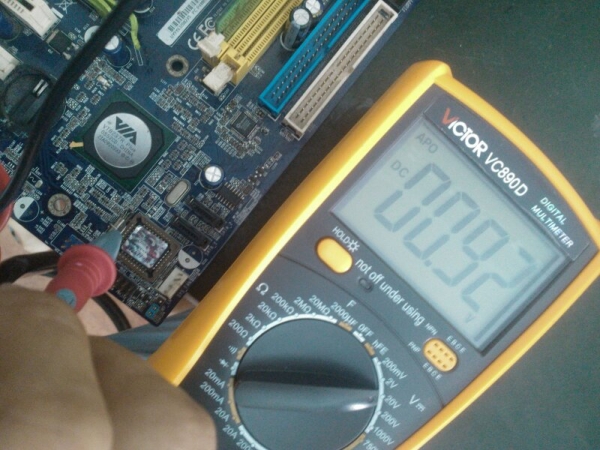

肯定是不能触发的啊对不对啊。通电测试cmos跳帽3v正常,32.768晶振也有了电压就是没有3.3v待机电压。





    IO的工作条件此本用的联阳的IT8712F-S,IO的脚位是67脚供电75脚开关5vsb72脚发出高低高电平给南桥,然后南桥在重低到高返回给IOIO收到南桥返回给他的信号然后76脚拉低绿线,开始触发。但是我这板子连67脚的供电都是0v,然后我开始跑线,





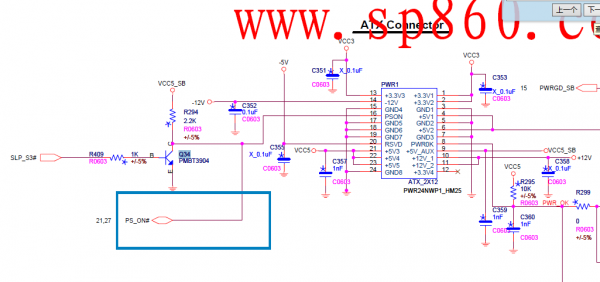

    朋友们要记住啊  跑线必须要隔几厘米刮开一段,这样比较准确。一直跑到atx电源接口,发现这板子比较不一样,首先绿线通过一个npn的三极管到一个w83303ag的一个时序芯片,在由时序芯片发给IO





    B级控制,这个是信号时w83303第一脚发出来的,测量了一下这个三极管短路,将电压拉低,然后换了一个同型号的上去待机有了,

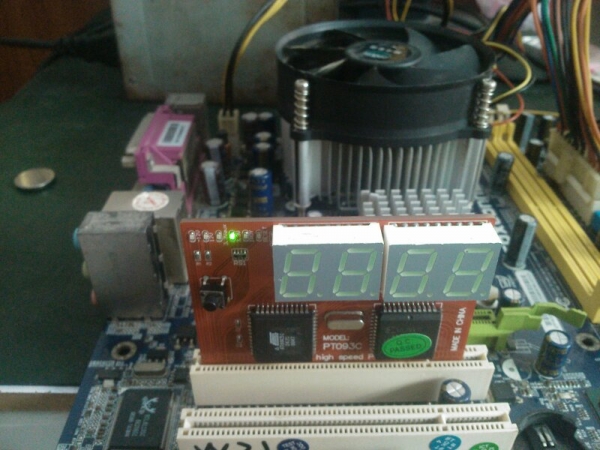

  心里那个快活劲啊,简直高兴的都不得了,但是关机后在开机就不跑码了,哎。心里一阵阵的失落啊,算了吧  还是别高兴的太早了,继续修吧   ,在关机再上点直接保护,连待机灯都不亮了,像是电源保护了

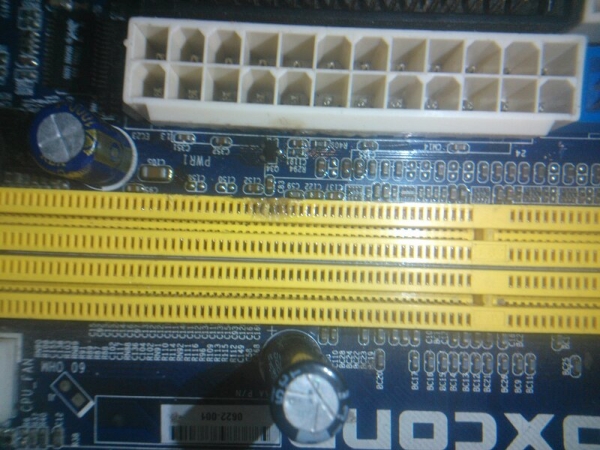

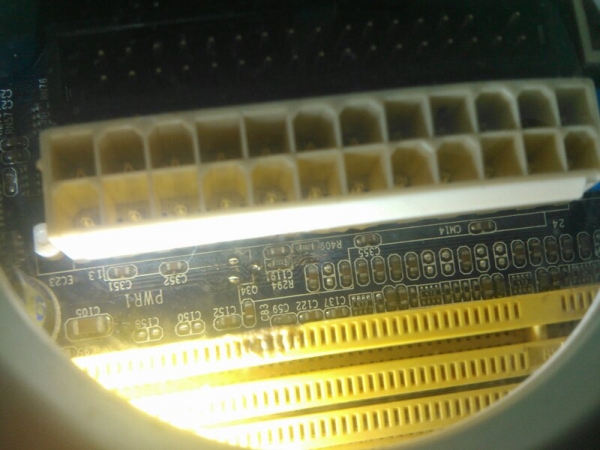

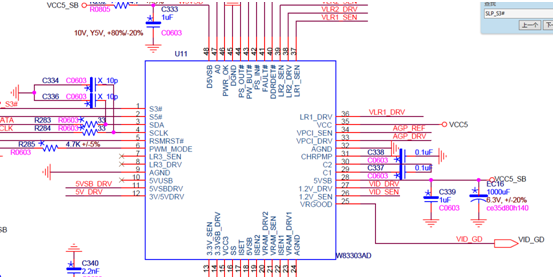

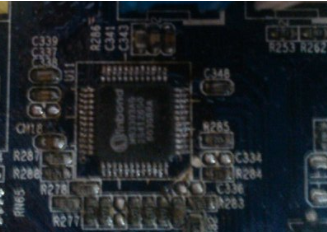

    这下心想问题搞大了,看了看图纸这信号时通过w83303发出的    不管三七二十一,直接换一个,换上去以后故障依旧啊,实在是没有头绪了,出去点了一根长白山,抽的过程中头脑一直想该怎么去查。既然自己判断是这时序芯片问题了就*脏话*查这一块,香烟甩掉后回去继续查看了图纸  看了主板    好不容问题被我找出来了,图纸上有一个c338的电容在主板上面没有你们对比一下看看是不是的

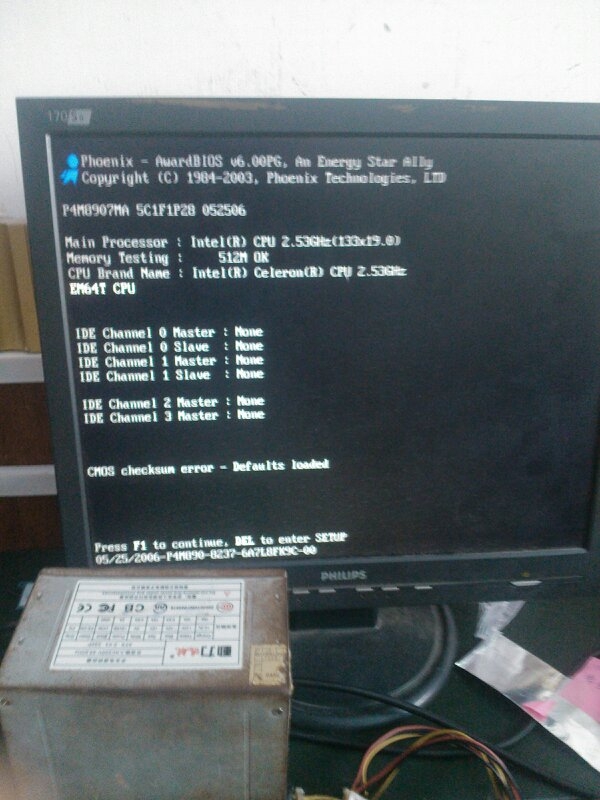

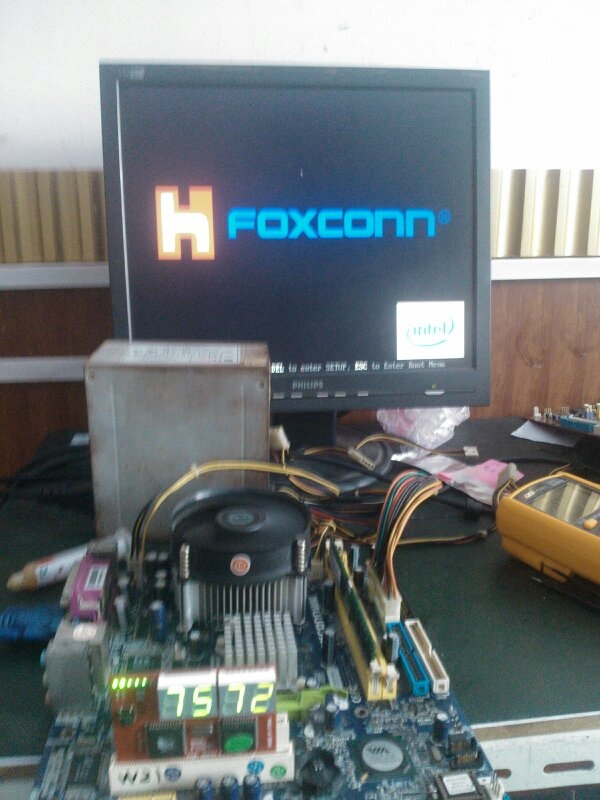

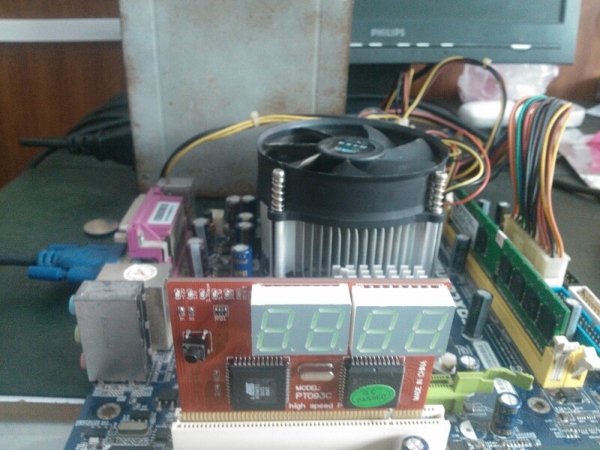

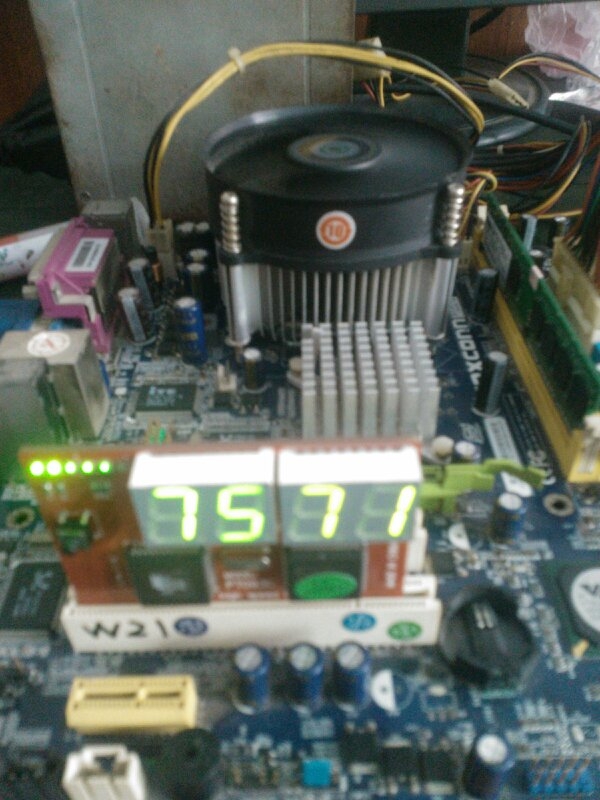

    明显是掉件了,果断找一个换上,通电,待机有了,触发开关跑码了听到滴的一声我的妈的,差不多算是好了  然后接上显示器,果断亮机,重启无数次,没有一点问题,接着挂机测试









      终于修好了。但是走了不少弯路,我是08期实地学生,还是一个小小白,从初中毕业就来到迅维,还有几天就要毕业了,从零基础的我到现在   在迅维待了这一个月,学会了跑线,上电时序,芯片组,还有一些通病的维修等等很多知识,下个月准备去笔记本班学习了,总的来说迅维真的很牛逼,都说迅维出高手,等我到了实地待上几天才知道果然是这么回事。学校老师都相当的负责,基础不深的   都会叫你留下来单独为你们辅导。我很感谢我们的徐班长,你总是那么无微不至,耐耐心心的为我们讲解这主板的上电时序   每个芯片的工作条件,以及IO的触发条件,还有开店的技巧和方法等等,让我从零基础学到了很多东西,说真的,这是我人生中修好的第二块板子,我相信在您的带领下,我们所有学员还会更加的努力。
