　　机器型号：DELL XPS 12925001

　　板号：LA-C321P REV1.0

　　故障现象：笔记本键盘不能用

　　维修过程：机器是自己的，当初用intel1400积分换的。键盘不能用，重新放置底座，重启也不行。以为是键盘的问题，硬把键盘底做撕开，测量供电只有2.25V对地阻值有700多，阻值应该正常，测量键盘接口和触点之间的线路发现都是通的，怀疑故障在主板上。

　　拆主板把上面的铁盖都撬开，找电路图键盘主供电VINTAB是由PQ202（P管）受控于与非门PU201和PQ204B，要想PQ202开启，PQ204B G极要高电平（实测为低）。

　　要想PQ204B G极高电平PU201 1脚和3脚要低电平，实测PWRPATH_S1#为高，BASE_DET#为低，问题在PWRPATH_S1#，查电路图。PWRPATH_S1#在电路图只有三个地方，两个是连的场管G极，一个连到U27(MEC1641-PZV_TFBGA144)，由U27开启，它没开启应该是由前级其它信号满足后开启。回到底座接口找其它信号。

　　接口中还有还有两个供电+1.2V_Keyssa和+1.2V_Keyssa_DP实测没有，找电路图，一路由U33供给一路由U721供给，U721在主板上没装只查U33。

　　查所有的供电和信号发现KEYSSA_USB_PWR_EN和+1.2V_Keyssa没有，KEYSSA_USB_PWR_EN也是连到U27(MEC1641-PZV_TFBGA144)，看来问题还是前级，再回到底座接口查信号。

　　根据接口大概的英文意思大部分都是信号传输和状态信息，当查到DD这个信号时发现猫腻，图纸显示它连到48页。

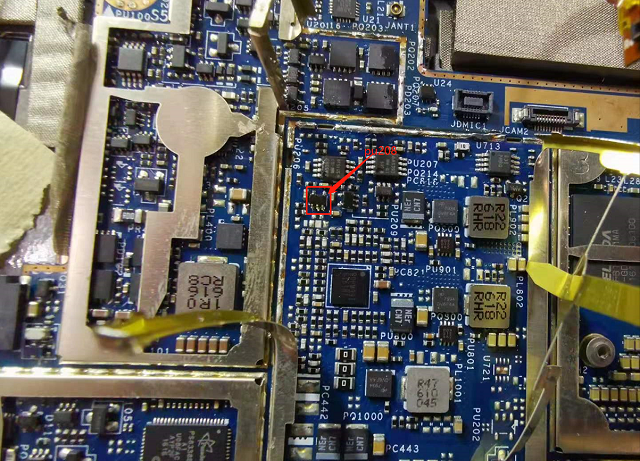

　　根据图纸分析DD信号是检测平板没有接到底座和接到底座时的电压，实测为2.66V和图纸上的标的1.25V和其它的电压都不符。拆电阻PR218和PR219量发现阻值正常，（DD）电阻分压点除了连到PU208第一脚，没有连到电容或其它元件，怀疑PU208有软击穿。拆掉PU208测到电压为1.27V正常，从其它料板测拆个331的运放装上去电压正常，接上键盘yeah修复。
