HP惠普Elite Slice拆机教程

更新时间:2017-03-09 14:14:18


  惠普Elite Slice是一款采用模块设计的miniPC,主要面向商务用户推出的产品。顾名思义,就是由一个机身主体加上N种功能模块的组合PC。除了主体机身之外,还有Audio Module(音频模块)与ODD Module(光驱模块)两个模块。各模块之间通过底部的接口相连获取电源和传输数据,并且有锁扣可以将连接好的模块“锁死”。下面我们通过惠普Elite Slice的拆解,看看它的内部结构究竟如何吧!

惠普Elite Slice拆机 图1
惠普Elite Slice拆机 图1

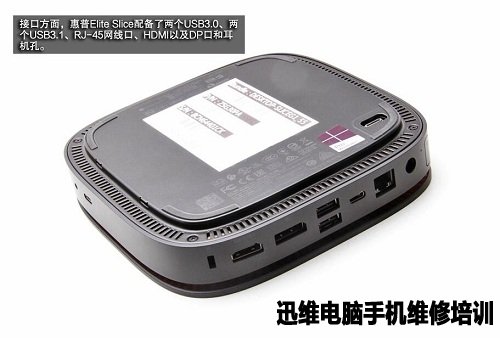

  主机接口方面,惠普Elite Slice配备了两个USB3.0、两个USB3.1、RJ-45网线口、HDMI以及DP口和耳机孔。

惠普Elite Slice拆机 图2
惠普Elite Slice拆机 图2

惠普Elite Slice拆机 图3
惠普Elite Slice拆机 图3

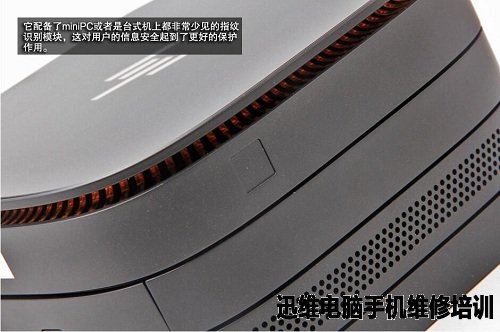

  惠普Elite Slice还配备了指纹识别模块。

惠普Elite Slice拆机 图4
惠普Elite Slice拆机 图4

  惠普Elite Slice拆机方法/步骤:

  一、主机

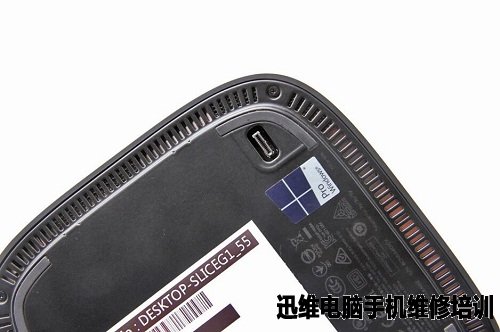

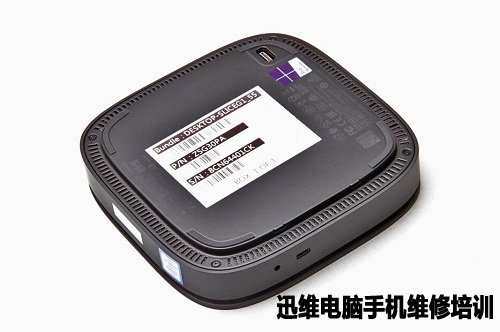

  主机背面特写:

惠普Elite Slice拆机 图5
惠普Elite Slice拆机 图5

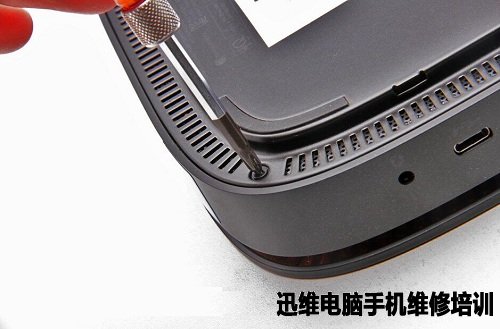

  拆机从主机部分开始。拧下顶盖部分的固定螺丝,就可以将底盖轻松拿下。

惠普Elite Slice拆机 图6
惠普Elite Slice拆机 图6

惠普Elite Slice拆机 图7
惠普Elite Slice拆机 图7

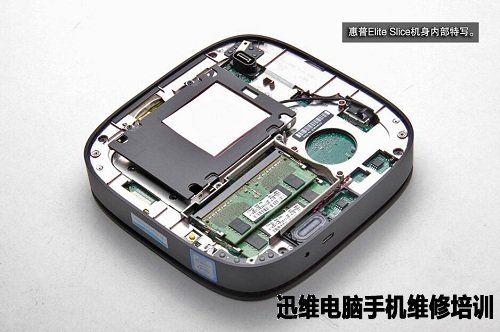

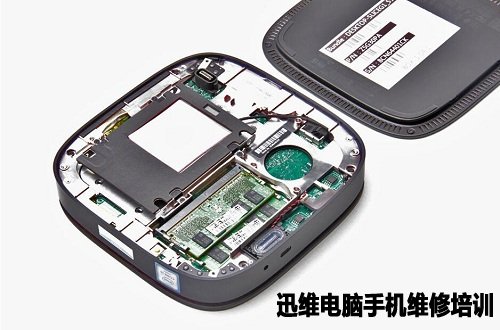

  惠普Elite Slice机身内部特写。

惠普Elite Slice拆机 图8
惠普Elite Slice拆机 图8

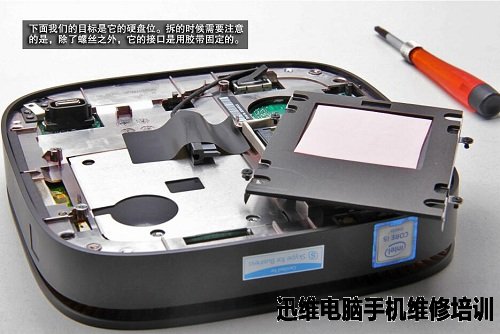

  拆卸硬盘位。拆的时候要注意,除了螺丝外,接口处还有固定胶带。

  拆解的这台惠普Elite Slice并没有上机械硬盘,后期可以自行加装。

惠普Elite Slice拆机 图9
惠普Elite Slice拆机 图9

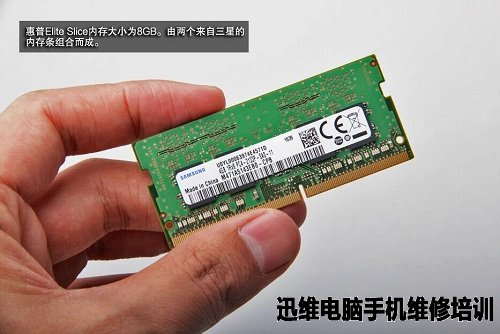

  惠普Elite Slice内存大小为8GB,由两个来自三星的内存条组合而成。

惠普Elite Slice拆机 图10
惠普Elite Slice拆机 图10

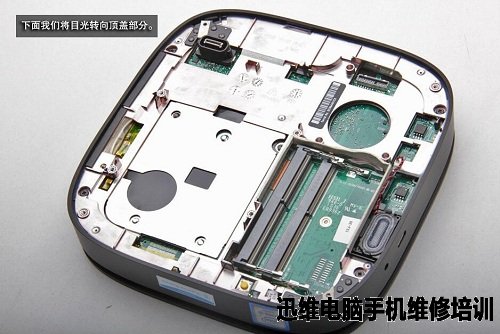

  接下来是顶盖部分拆解。

惠普Elite Slice拆机 图11
惠普Elite Slice拆机 图11

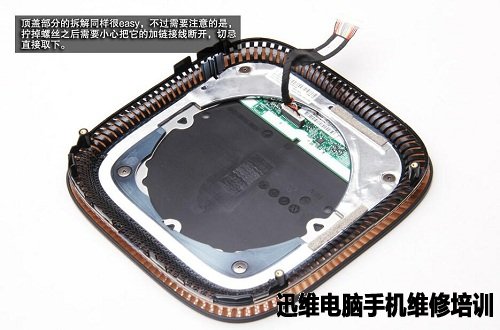

  拆解顶盖部分时要注意:拧掉螺丝后,需要小心的把它的链接线断开,切忌直接取下。

惠普Elite Slice拆机 图12
惠普Elite Slice拆机 图12

惠普Elite Slice拆机 图13
惠普Elite Slice拆机 图13

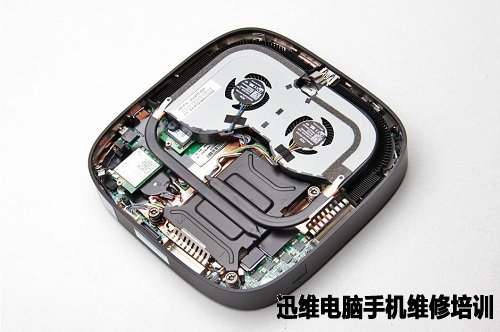

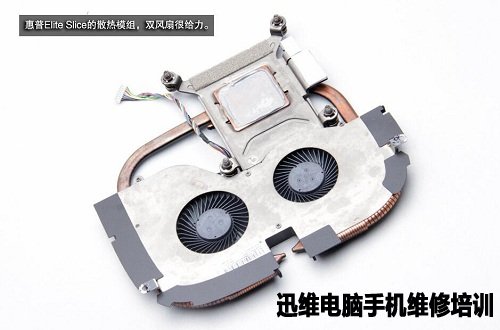

  惠普Elite Slice的散热模组,配备有双风扇。

惠普Elite Slice拆机 图14
惠普Elite Slice拆机 图14

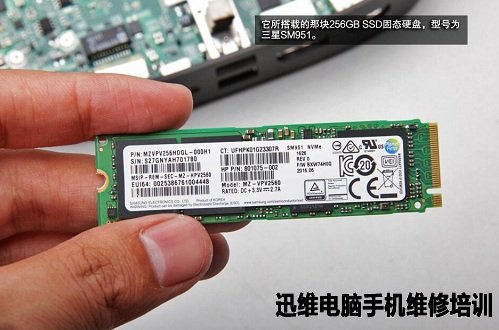

  型号为三星SM951,256GB SSD固态硬盘。

惠普Elite Slice拆机 图15
惠普Elite Slice拆机 图15

  Intel 7265NGW无线模块。

惠普Elite Slice拆机 图16
惠普Elite Slice拆机 图16

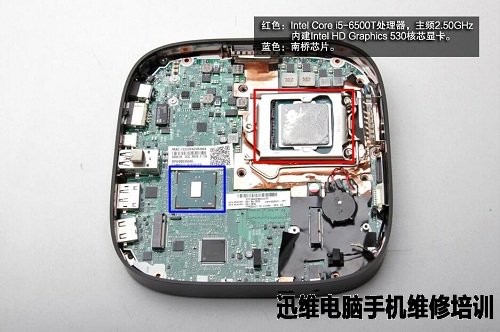

  主板芯片组:

  红色:Intel Core i5-6500T处理器,主频2.50GHz 内建Intel HD Graphics 530核心显卡。
  蓝色:南桥芯片。

惠普Elite Slice拆机 图17
惠普Elite Slice拆机 图17

  二、Audio Module音频模块

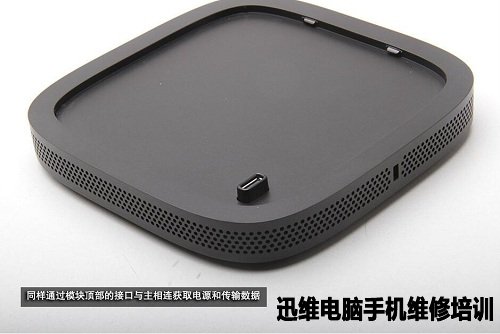

  音频模块同样通过模块顶部的接口与主机相连获取电源和传输数据。

惠普Elite Slice拆机 图18
惠普Elite Slice拆机 图18

  将模块背面的四颗固定螺丝拧下,就可以拆下来。

惠普Elite Slice拆机 图18

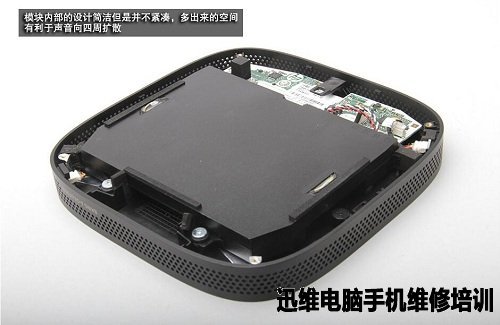

惠普Elite Slice拆机 图19

惠普Elite Slice拆机 图20
惠普Elite Slice拆机 图20

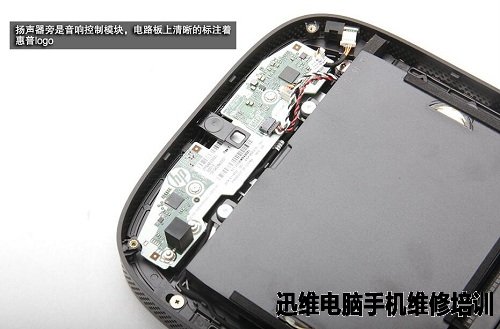

  扬声器旁是音响控制模块。

惠普Elite Slice拆机 图21
惠普Elite Slice拆机 图21

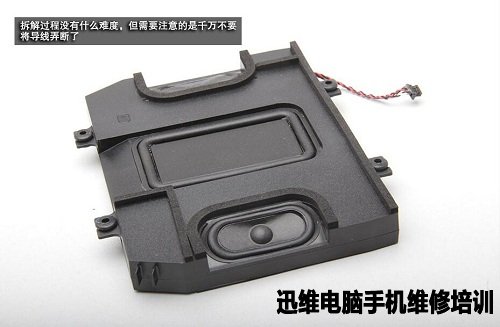

  拆下时要注意千万不要弄断了导线。音频模块有两个扬声器喇叭,分别位于两侧。

惠普Elite Slice拆机 图22
惠普Elite Slice拆机 图22

  三、ODD Module光驱模块

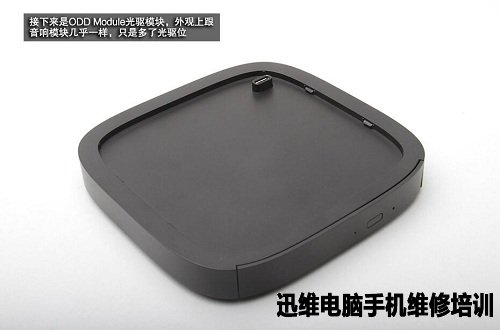

  光驱模块跟音响模块一样,只是多了光驱位。

惠普Elite Slice拆机 图23
惠普Elite Slice拆机 图23

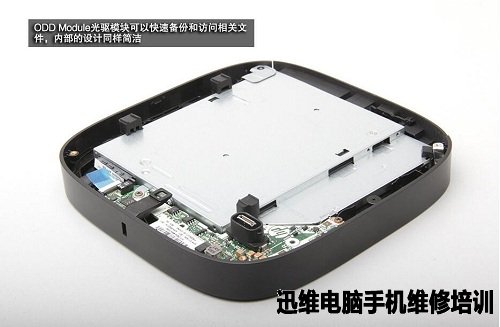

惠普Elite Slice拆机 图24
惠普Elite Slice拆机 图24

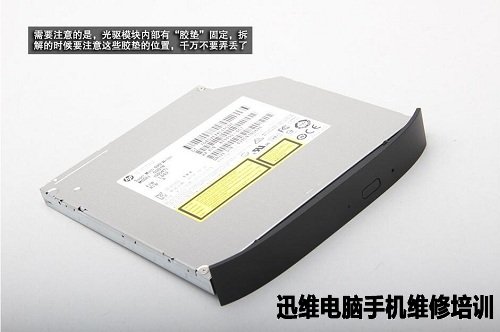

  光驱模块内部有“胶垫”固定,拆解是要注意胶垫的位置,千万不要弄丢了。

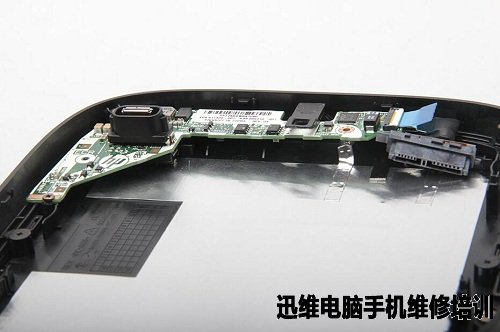

惠普Elite Slice拆机 图25
惠普Elite Slice拆机 图25

惠普Elite Slice拆机 图26
惠普Elite Slice拆机 图26

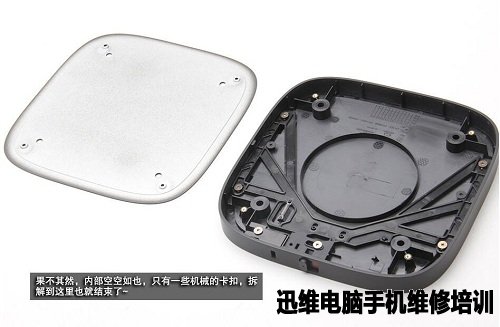

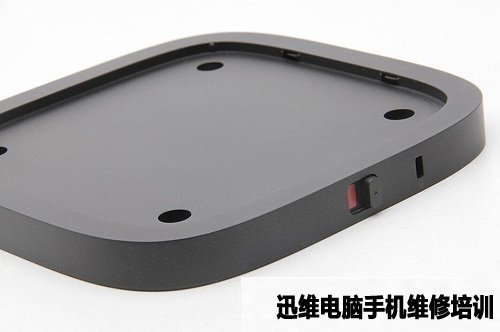

  四、最后是底部的“托盘”拆解,其实内部是空的,只有一下机械的卡扣。

惠普Elite Slice拆机 图27
惠普Elite Slice拆机 图27

惠普Elite Slice拆机 图28
惠普Elite Slice拆机 图28


  惠普Elite Slice拆机到此结束!
