联想小新Air 13 Pro云笔记本拆机图解教程

更新时间:2016-08-17 13:23:32


  联想小新Air 13 Pro云笔记本只比联想小新Air 13多了一个Pro和云,小新Air 13 Pro采用了13.3英寸1920×1080分辨率显示屏,Intel Core i5-6200U处理器,NVIDIA GeForce 940MX独立显卡,GDDR5 2G容量显存,4GB内存以及256GB SSD,一款13.3英寸的轻薄本中还应用了独立显卡很是少见的,它的做工如何呢?我们通过拆机来一起看看吧!

联想小新Air 13 Pro拆机 图1
联想小新Air 13 Pro拆机 图1

  联想小新Air 13 Pro拆机方法/步骤:

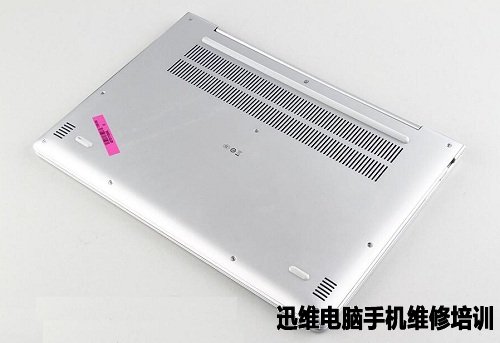

  联想小新Air 13 Pro背部有两条巨大的出风口,下方是分居两侧的扬声器。拆机从后面开始,首先拧下背部的固定螺丝。

联想小新Air 13 Pro拆机 图2
联想小新Air 13 Pro拆机 图2

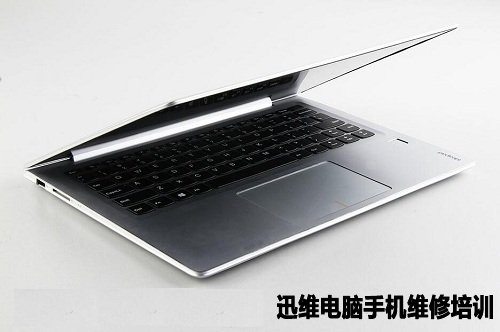

  联想小新Air 13 Pro整机C面触控笔面积很大,并且具有指纹识别功能。

联想小新Air 13 Pro拆机 图3
联想小新Air 13 Pro拆机 图3

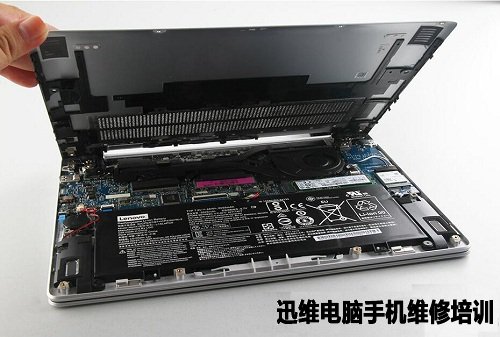

  打开后盖,就可以看到联想小新Air 13 Pro的内部结构了。

联想小新Air 13 Pro拆机 图4
联想小新Air 13 Pro拆机 图4

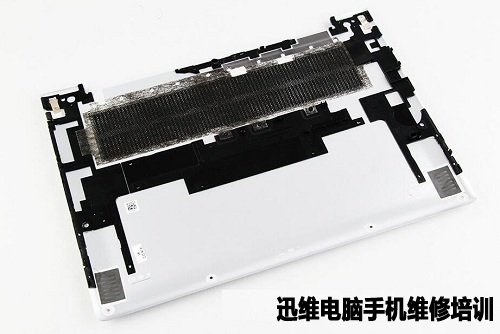

  联想小新Air 13 Pro背壳内部有大面积的石墨贴片。

联想小新Air 13 Pro拆机 图5
联想小新Air 13 Pro拆机 图5

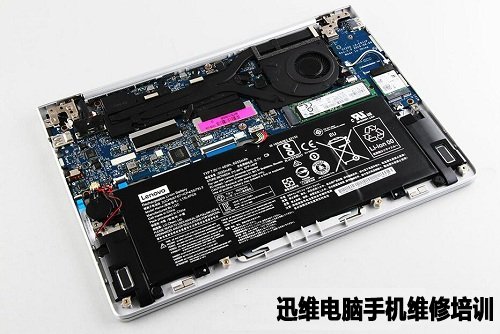

  联想小新Air 13 Pro的内部结构特写。

联想小新Air 13 Pro拆机 图6
联想小新Air 13 Pro拆机 图6

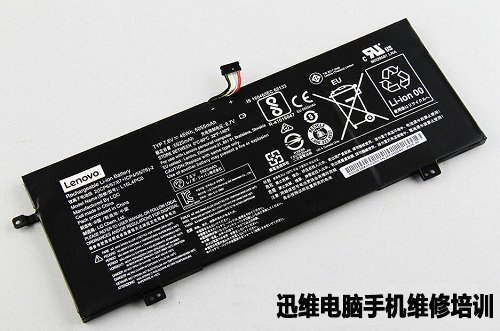

  联想小新Air 13 Pro电池容量为45.5Whr。

联想小新Air 13 Pro拆机 图7
联想小新Air 13 Pro拆机 图7

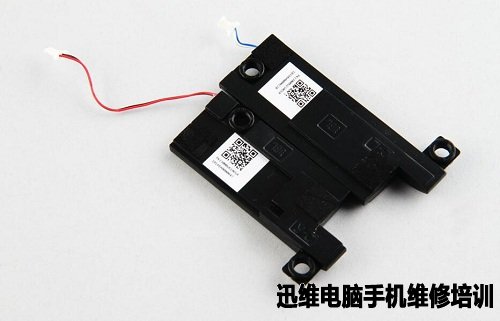

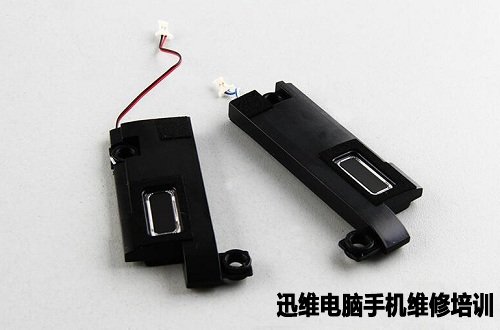

  联想小新Air 13 Pro的左右扬声器特写。

联想小新Air 13 Pro拆机 图8
联想小新Air 13 Pro拆机 图8

联想小新Air 13 Pro拆机 图9
联想小新Air 13 Pro拆机 图9

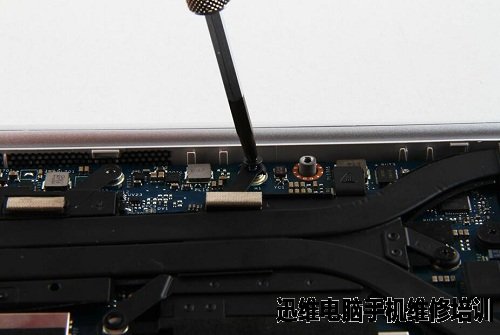

  拆卸散热模组。拧下上面的固定螺丝,就可以将其取下。

联想小新Air 13 Pro拆机 图10
联想小新Air 13 Pro拆机 图10

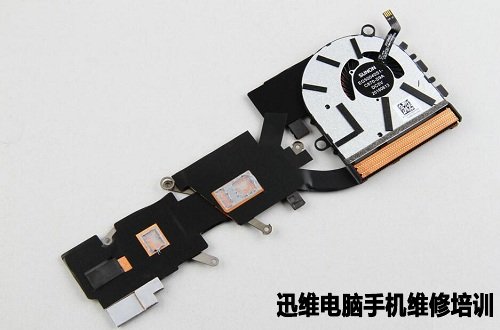

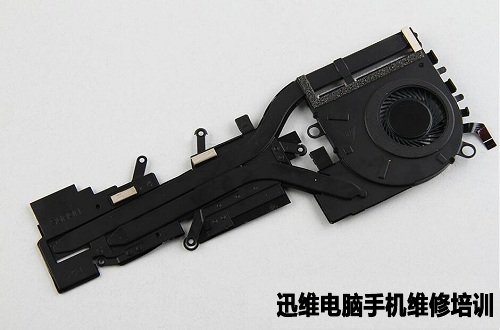

  联想小新Air 13 Pro的散热铜管和散热风扇。

联想小新Air 13 Pro拆机 图11
联想小新Air 13 Pro拆机 图11

联想小新Air 13 Pro拆机 图12
联想小新Air 13 Pro拆机 图12

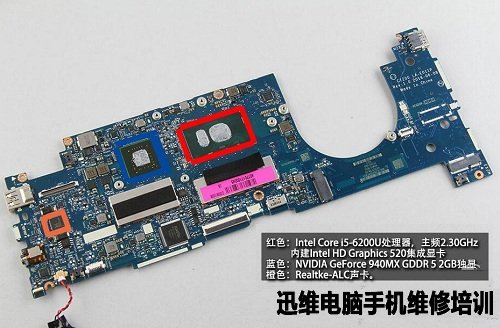

  主板正面芯片组:

  红色:Intel Core i5-6200处理器,主频2.30GHz,内建Intel HD Graphics 520集成显卡

  蓝色:NVIDIA GeForce 940MX GDDR5 2GB独显

  橙色:Realtke-ALC声卡

联想小新Air 13 Pro拆机 图13
联想小新Air 13 Pro拆机 图13

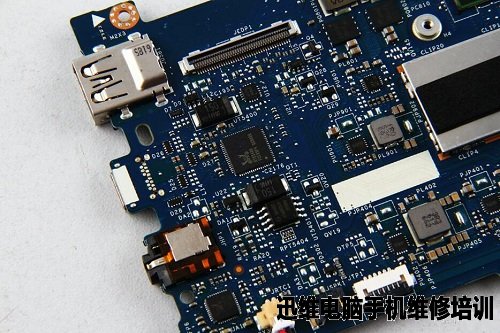

  主板背面特写。

联想小新Air 13 Pro拆机 图14
联想小新Air 13 Pro拆机 图14

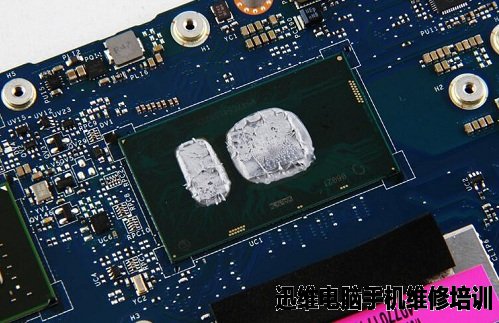

  CPU特写。

联想小新Air 13 Pro拆机 图15
联想小新Air 13 Pro拆机 图15

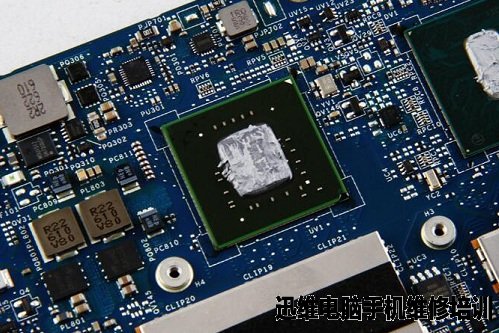

  独立显卡特写。

联想小新Air 13 Pro拆机 图16
联想小新Air 13 Pro拆机 图16

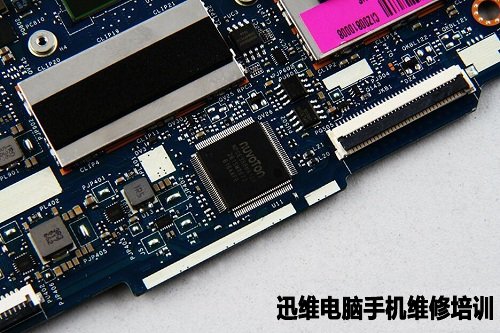

  I/O控制芯片

联想小新Air 13 Pro拆机 图17
联想小新Air 13 Pro拆机 图17

联想小新Air 13 Pro拆机 图18
联想小新Air 13 Pro拆机 图18

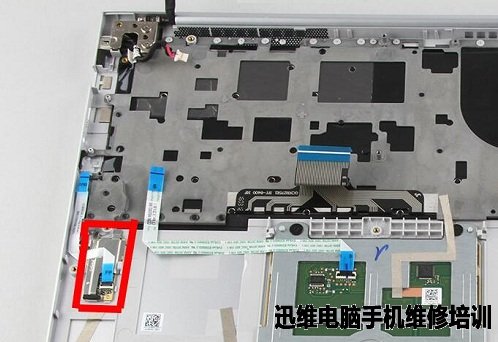

  红色圈内联想小新Air 13 Pro的指纹识别组件。

联想小新Air 13 Pro拆机 图19
联想小新Air 13 Pro拆机 图19

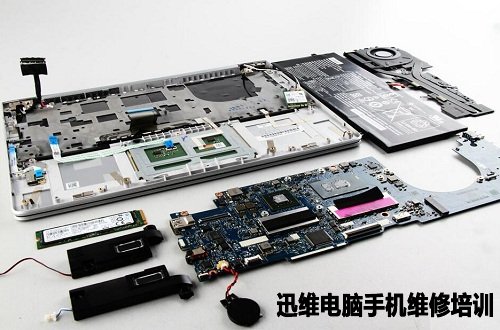

  联想小新Air 13 Pro拆机到此结束!

联想小新Air 13 Pro拆机 图20
联想小新Air 13 Pro拆机 图20
