苹果家族:iPhone6s Plus 拆机图解!

更新时间:2016-08-17 09:46:12

  随着大家的使用,iPhone 6s Plus被爆出不同程度的缺陷来,iPhone 6S Plus在运行大部分3D游戏(如FIFA15)时,屏幕会出现至少右半竖屏整体抖动/闪动的情况,目前还不能确定是游戏优化的问题(软件),还是3D Touch加入导致的灯管电压(硬件)问题。下面我们对iPhone 6s Plus进行拆机。

  先关机,若屏幕触控失灵,可以同时按住电源键和Home键直至关机。然后使用五角螺丝刀拆掉手机下巴上的2颗螺丝:

苹果家族:iPhone6s Plus 拆机图解!
图1 iPhone6s Plus 拆机图解

  使用热风枪或电吹风适当加热手机边缘,使前面板上的防水胶变软,便于拆机。

苹果家族:iPhone6s Plus 拆机图解!
图2 iPhone6s Plus 拆机图解

  使用吸盘将手机的前面板吸开一条缝,同时借助拆机翘片和撬棒,使面板慢慢打开,注意屏幕面板四周的胶条,不要暴力操作。如果屏幕碎裂吸盘失效的话,可以在屏幕上粘贴胶带促进吸附。

  千万注意前后壳之间的屏幕排线,不要扯断,慢慢抬起前面板露出机身内部,方便下一步操作:

苹果家族:iPhone6s Plus 拆机图解!
图3 iPhone6s Plus 拆机图解

  使用十字螺丝刀拆掉电池扣贴片上的螺丝:

苹果家族:iPhone6s Plus 拆机图解!
图4 iPhone6s Plus 拆机图解

  使用拆机撬棒,慢慢移除电池排线卡扣和天线卡扣:

苹果家族:iPhone6s Plus 拆机图解!
图5 iPhone6s Plus 拆机图解

苹果家族:iPhone6s Plus 拆机图解!
图6 iPhone6s Plus 拆机图解

  取出SIM卡插槽:

苹果家族:iPhone6s Plus 拆机图解!
图7 iPhone6s Plus 拆机图解

  移除主板上固定电磁屏蔽罩的十字螺丝,然后移除电磁屏蔽罩盖板:

苹果家族:iPhone6s Plus 拆机图解!
图8 iPhone6s Plus 拆机图解

  观察分离下来的金属盖板和螺丝,你会发现几颗相关螺丝长度、粗细、帽的大小各不相同,千万要记得安装位置,一旦装错将会毁掉主板。

苹果家族:iPhone6s Plus 拆机图解!
图9 iPhone6s Plus 拆机图解

 使用手机撬棒,分离屏幕总成的排线:

苹果家族:iPhone6s Plus 拆机图解!
图10 iPhone6s Plus 拆机图解
苹果家族:iPhone6s Plus 拆机图解!
图11 iPhone6s Plus 拆机图解

  移除摄像头旁边的胶带之后会露出胶带下面的螺丝,使用十字螺丝刀,移除摄像头上的三颗固定螺丝:

苹果家族:iPhone6s Plus 拆机图解!
图12 iPhone6s Plus 拆机图解

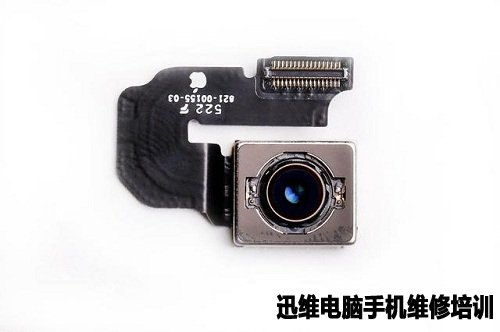

  移除后摄像头保护铁片,取下摄像头:

苹果家族:iPhone6s Plus 拆机图解!
图13 iPhone6s Plus 拆机图解
苹果家族:iPhone6s Plus 拆机图解!
图14 iPhone6s Plus 拆机图解

  拆下主板上的几颗螺丝,分离排线,注意被海绵覆盖的天线插脚:

苹果家族:iPhone6s Plus 拆机图解!
图15 iPhone6s Plus 拆机图解

  剥离固定在机身卡槽上的信号线:

苹果家族:iPhone6s Plus 拆机图解!
图16 iPhone6s Plus 拆机图解

  将主板向上翻转过来,背面还有一根极细的wifi天线,小心分离:

苹果家族:iPhone6s Plus 拆机图解!
图17 iPhone6s Plus 拆机图解

  主板已被分离:

苹果家族:iPhone6s Plus 拆机图解!
图18 iPhone6s Plus 拆机图解

  移除尾插上的螺丝,移除金属盖板:

苹果家族:iPhone6s Plus 拆机图解!
图19 iPhone6s Plus 拆机图解

  移除振动马达的排线:

苹果家族:iPhone6s Plus 拆机图解!
图20 iPhone6s Plus 拆机图解


  取下的马达和保护盖板,注意马达左下角的橡胶垫,对保证震动传达到手机机身又要防止共振的情况起到关键作用。

苹果家族:iPhone6s Plus 拆机图解!
图21 iPhone6s Plus 拆机图解

  拆解电池,缓慢用力拉出电池底部的两个带有不干胶的标签即可分离电池。

苹果家族:iPhone6s Plus 拆机图解!
图22 iPhone6s Plus 拆机图解

  拆下扬声器和排线:

苹果家族:iPhone6s Plus 拆机图解!
图23 iPhone6s Plus 拆机图解
苹果家族:iPhone6s Plus 拆机图解!
图24 iPhone6s Plus 拆机图解

  拆下尾插:

苹果家族:iPhone6s Plus 拆机图解!
图25 iPhone6s Plus 拆机图解
苹果家族:iPhone6s Plus 拆机图解!
图26 iPhone6s Plus 拆机图解

  集合图:

苹果家族:iPhone6s Plus 拆机图解!
图27 iPhone6s Plus 拆机图解

  iPhone 6s Plus拆机到此结束!
