联想y450开机掉电——迅维维修案例展示

更新时间:2016-01-01 12:49:12

笔记本型号:联想y450

板号:DA0KL1MB8E1REV:E

芯片组:GM45

显卡型号:N10P-GE1

故障描述:开机掉电

解决方法过程:
    开机电流上到0.27A左右掉电,掉电后可再次上电,既然是开机掉电故障那就用示波器检测吧。用示波器测各大电感的电压时发现除了没有CPU供电,其它的供电都已正常。既然没有CPU电压,就直接测CPU供电芯片的条件吧,测PU2CPU供电芯片MAX17021的供电都正常了,当测到PU2的13脚SHND没有电压,用示波器也没有抓到。

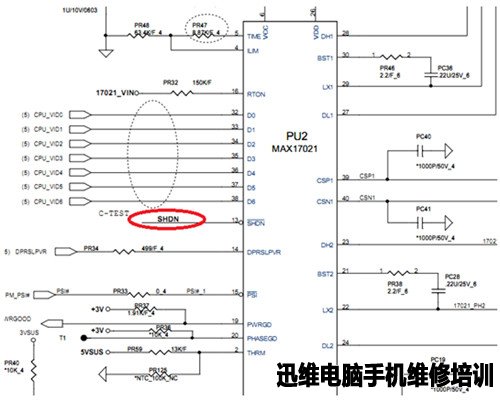

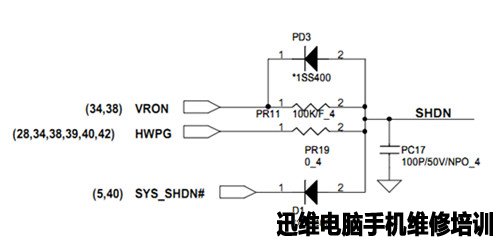

往前查SHDN来源吧,如图中所示:PD3与D1在实物中也没有装,在掉电前测PR11,PR19电阻两端都有3.3V电压的。怎么之前测CPU供电芯片PU2的13脚SHDN没电压?

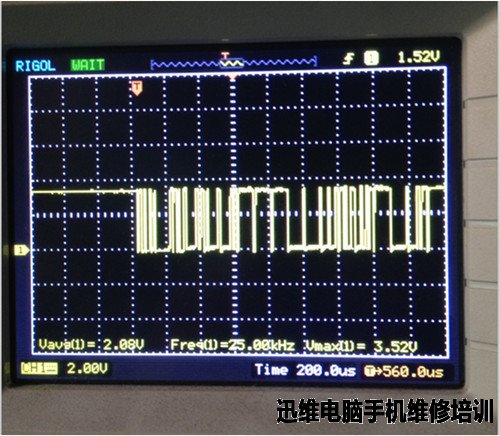

实测此线路开路了,飞好线后开机电流上到0.65A左右不动,装不装内存现象是一样的,测内存槽的200,202没有波形,后面将U39–BIOS资料重新刷写后,测内存槽的200,202脚已有波形,此时未装内存时所测内存槽200脚的波形如下图:

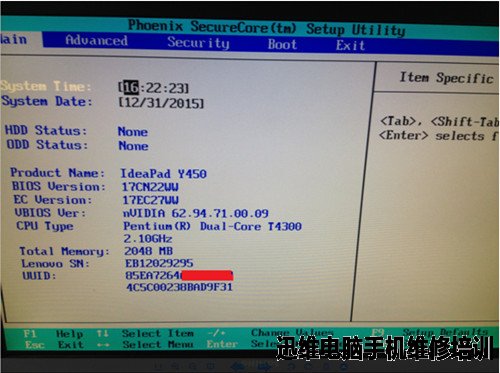

装上内存测内存排阻也有波形了,但电流上到1A~1.1A左右跳变几次后停住了不亮机。难道是BIOS资料有问题,重新刷个确定是OK的BIOS资料后故障依旧,测显卡的条件基本上都正常了,看来这显卡虚焊了,相信修过Y450主板的都知道吧。最后将显卡重植上BGA后开机电流上到1.28A亮机了。亮机图如下:

【本文作者】谢贤坤,本人从09年至今从事电脑维修行业,主要从事笔记本主板、台式机主板、显示器维修等。擅长各大品牌的笔记本主板维修。有多年的IBM/Thinkpad笔记本主板统货维修经验及联想、华硕、宏基、DELL等各大品牌售后服务站维修经验。
