联想B590大短艰难维修

更新时间:2016-01-04 10:53:38

  身在异国他乡,能修到的联想机器非常少,前几天接了一个大短的B590,本来以为很好修的,结果并不乐观,主要是挖保护隔离以及飞线。
  一接电源表,大短,以为会很好修的,结果拆开我傻眼了,进水腐蚀的机器,保护隔离电路完全烧毁了,板层都烧的乌七八黑的,CPU供电芯也已经严重腐蚀,还有其他地方就不提了,那些问题都不大。

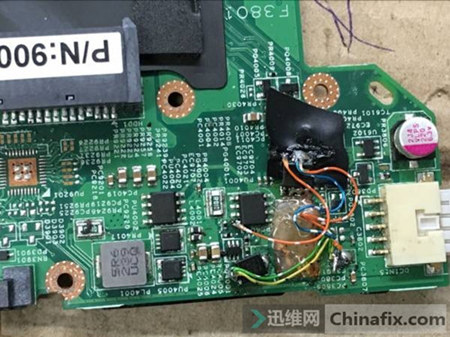

  保护隔离那里板子都已经不行了,拿出手术刀,开刮,整个挖了一片下去,依旧对地短路,实在无奈,就把铜皮都割断了,然后从上面飞线走保护隔离的原件,配个飞好后的图给大家看看。

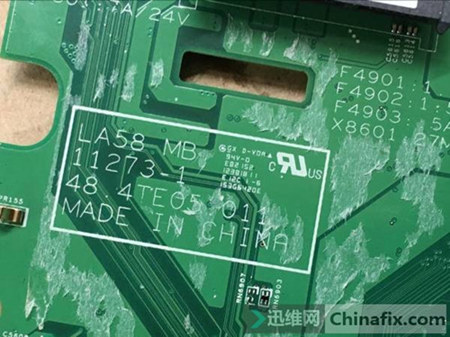

  保护隔离总算弄好了,测各大电感没短路,通电公共点已有电,触发2百多毫安不动了,CPU电压没出来。芯片TPS51640A,由于进水腐蚀比较严重,新芯片放上去,依旧200多毫安。好吧,找板号,找图纸。

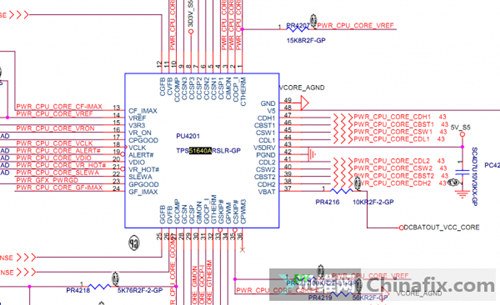

  找了半天才找到一个图纸,按图纸查条件。

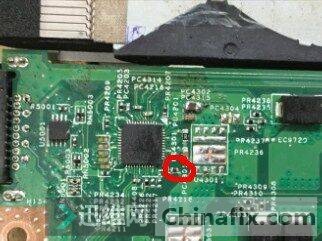

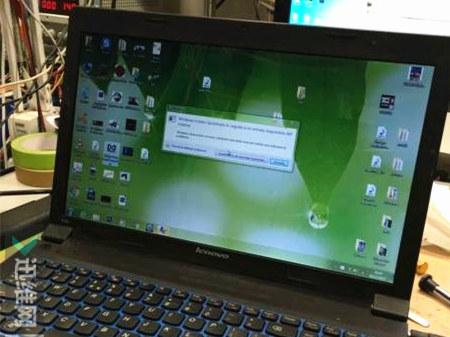

  16掉,料板上拆一个放上去,再试机电流已经跑到700多毫安,回到600多,然后到800多了,看这反应是亮了的,于是直接接屏看了一下,真的点亮了。全部装起来就进系统了。




  有些做维修的朋友,看见板子烧了就已经放弃了,其实把烧的地方挖掉,很多时候还是没有大问题的,希望这篇文章对那些怕烧掉板子的童鞋有帮助。
  本来修好机器,用编程器读了它的BIOS的,有俩U6001和U6002,分别是8MB和4MB,结果4MB的忘记保存就把编程器关了,所以这里就分享一下这个机器的电路图以及U6001的资料。放在一起了,这个机器是I5的,没装独显。

  附件:B590电路图及U6001资料

  本文作者:迅维实地毕业学员,迅维网论坛会员,ID:天山雪鹰。
