秒杀联想G480不跑码
机型：联想G480 故障：电流跑0.9，复位正常，插不插内存都一样，量各大电感电压都正常，只有CPU集显供电不出，但这机子好像是跑码之后才出集显供电。
既然不跑码，那就先看CPU的工作条件，I系列后CPU除了CPU供电后还要有个1.5V的电压，都是直接MOS管转出来的，迅速的在笔记本维修培训网上找到图纸，查图纸，是U3转出。

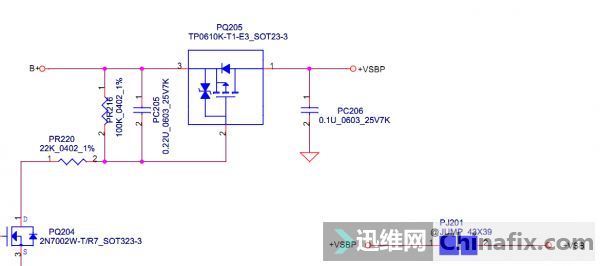

测了一下果然不出来，只有0.3V，测D极1.5正常，G极0V不正常，G极电压由Q4三极管控制，想要U3导通那么Q4不可以导通，也就是说Q4的2脚要为低电平，实测0V正常，Q4的1脚0V，打下阻值发现只有5欧，把Q4拆掉后阻值正常，通电开机，发现1脚还是0V，这个电压由R03上拉，测R03的另一端+VSB发现0V，找到+VSB时由B+经过PQ205转出。G470黑屏通病维修
实测PQ205有19V输出，那就是断线了，直接接线过去，Q4也不接上去了，开机OK。
文章来源：迅维网
http://www.chinafix.com/thread-833815-1-1.html
既然不跑码，那就先看CPU的工作条件，I系列后CPU除了CPU供电后还要有个1.5V的电压，都是直接MOS管转出来的，迅速的在笔记本维修培训网上找到图纸，查图纸，是U3转出。
测了一下果然不出来，只有0.3V，测D极1.5正常，G极0V不正常，G极电压由Q4三极管控制，想要U3导通那么Q4不可以导通，也就是说Q4的2脚要为低电平，实测0V正常，Q4的1脚0V，打下阻值发现只有5欧，把Q4拆掉后阻值正常，通电开机，发现1脚还是0V，这个电压由R03上拉，测R03的另一端+VSB发现0V，找到+VSB时由B+经过PQ205转出。G470黑屏通病维修
实测PQ205有19V输出，那就是断线了，直接接线过去，Q4也不接上去了，开机OK。
文章来源：迅维网
http://www.chinafix.com/thread-833815-1-1.html
