小修Y470电流0.2A一例

更新时间:2015-01-20 17:17:35

接到一台Y470,待机电流0.2A。报价,开始拆机

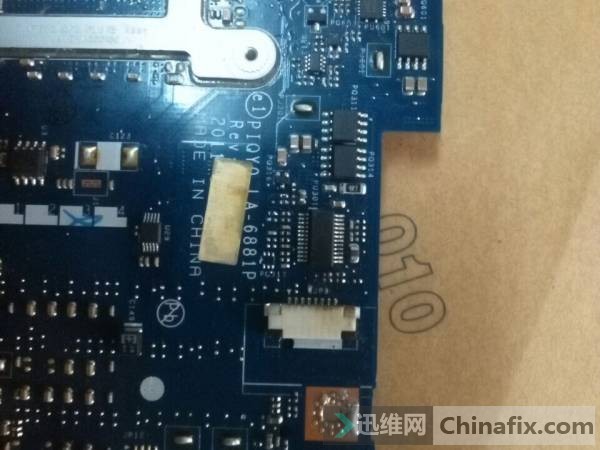

拆开后一看应该是有人修过。,在电脑维修培训网下好图纸,如图


初步判断为有微短,打下对地发现3/5V对地几乎为0看来桥不保了。开始烧,烧不出来,拆了HM65对地阻值正常了。

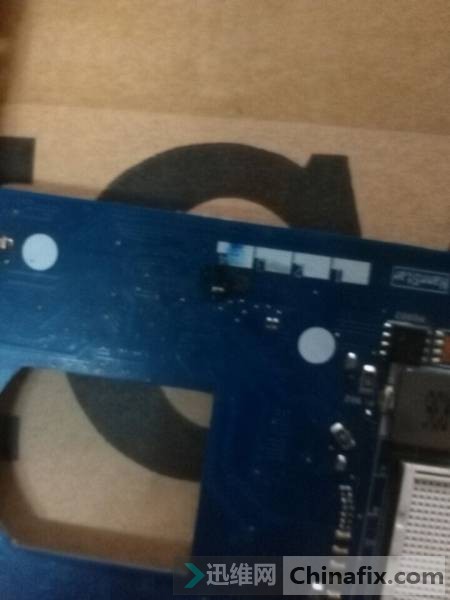

接到0.7A,奇怪,一阵狂摸,元凶出现很烫,马上拆掉。

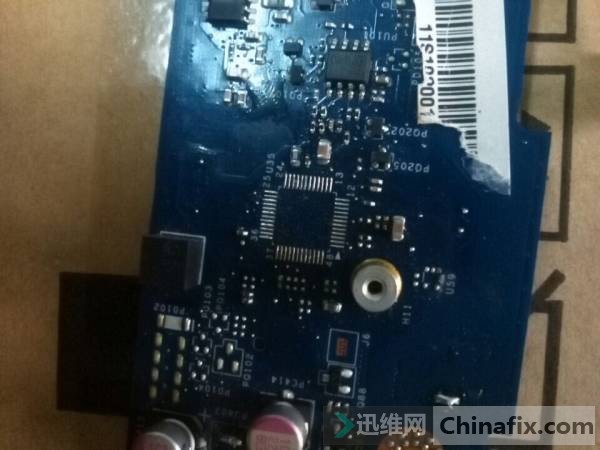

再触发上电。电流下来了,经过测试发现无CPU供电。95831的电源管理IC,于是乎去掉图中电阻,上电VBOOT不出来,换掉95831还原电阻CPU电压出来了,看来快好了。

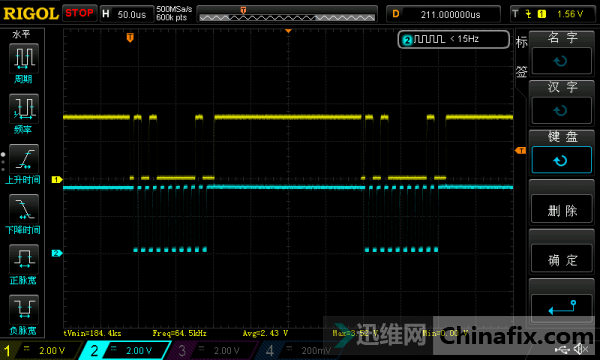

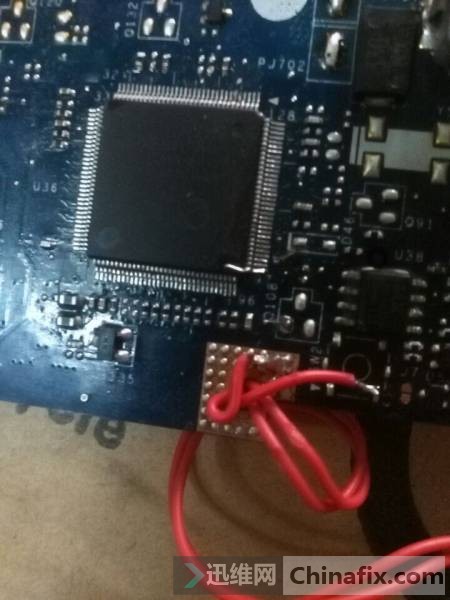

一不小心手指插到板子上,感觉有点力度,看看插哪里了,插EC的97脚,有些歪了,赶快搞正,加焊,用镊子一搞断了,找了根很细的线补上,终于完工了。还是先打下EDID吧如图:

接屏亮机。

文章来源:迅维网
http://www.chinafix.com/thread-834263-1-1.html
