笔记本常用MOS管的内部原理和判断
笔记本常用MOS管的内部原理和判断

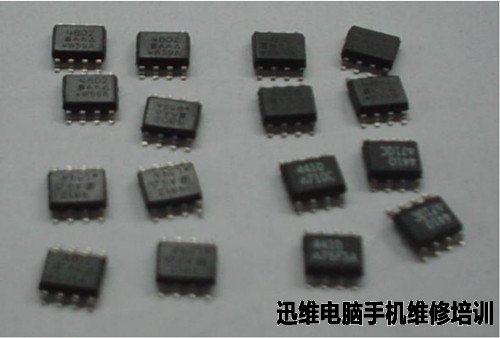

常用的mos系列有fds4410,4500,4800,6680,6961,9435还有irf的71xx系列，icp的8xxx系列等
笔记本常用MOS管单管的极性分类

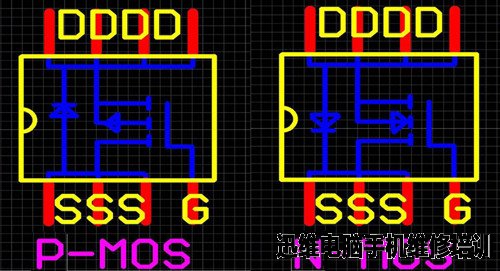

Mos管主要分成2大类，一个是p沟，另一种是n沟，比较代表的管子有4410，4800，4435，9435等
笔记本常用MOS管的内部结构

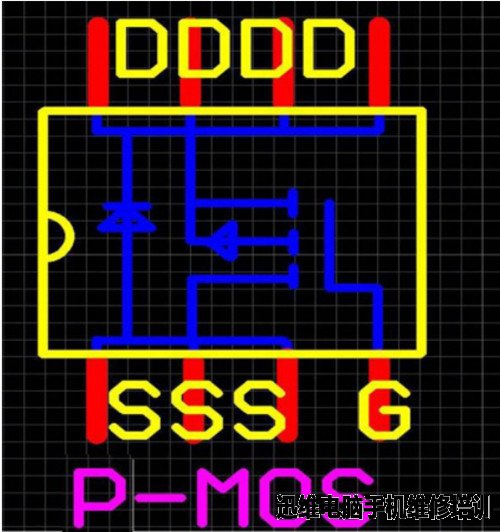

P沟道，主要代表型号4435，9435 fds6675 4407等
主要用于隔离保护电路中
笔记本常用MOS的内部结构

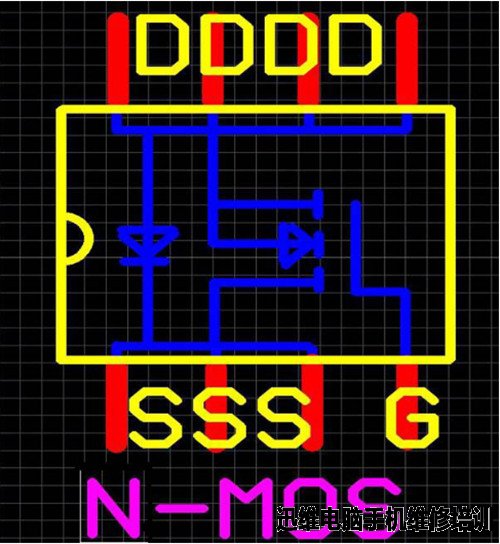

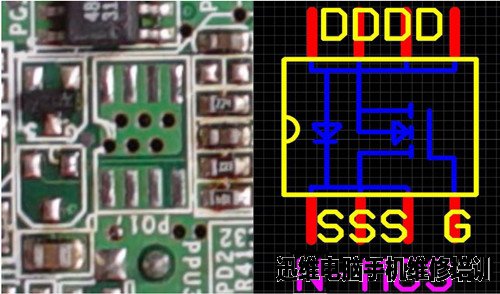

N沟道，代表型号，fds4410，4412，4416，4800，irf7809，7811,tcp8002等
主要用于vcore,5v,3v,ddr_vcc等pwm电路中
复合型MOS管
就是将2个mos集成在一个sop8封装的结构里，有p+p,p+n,n+n等方法，引脚定义也不尽相同

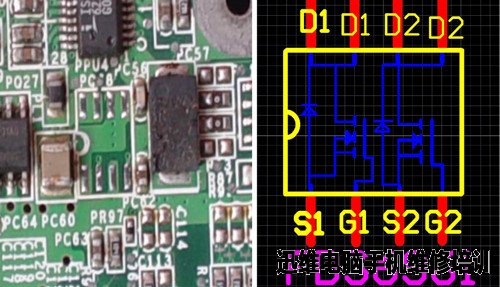

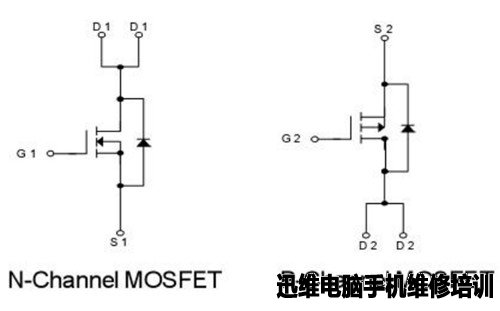

双n沟复合管
由2个独立的mos封装在同一个芯片上，电路上完全分开的
常用于1631，1632，1634，1999，1902，1904等芯片产生的5v,3.3vsus电压，也常用于ddr内存供电

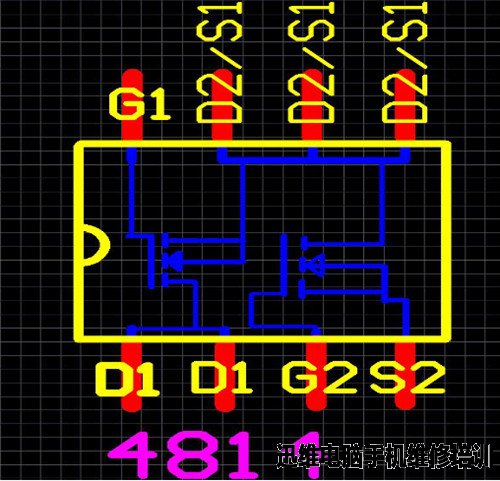

复合管4814的内部结构
内部的d2和s1连接在一起

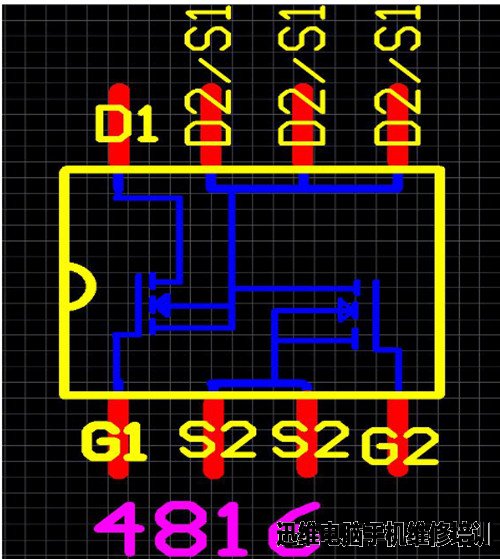

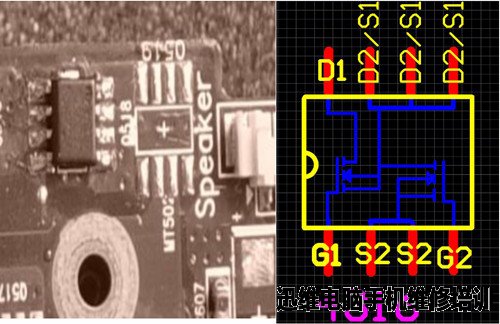

双N沟复合管4816

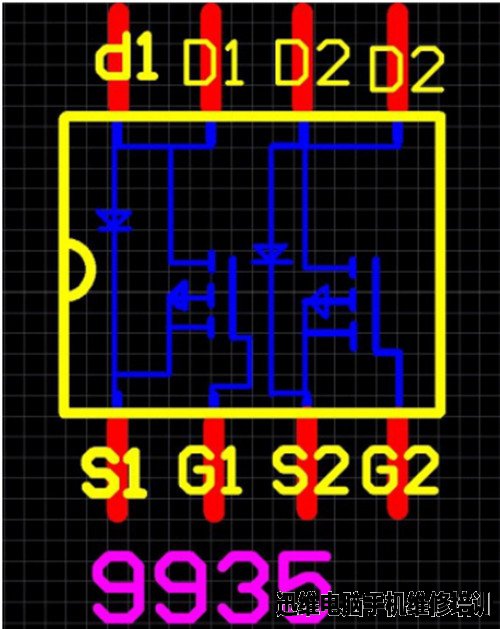

复合管p沟9935
复合型p沟管
一般用于隔离保护电路
复合型4500
P+N 4500，用于隔离电路或者高压板中
一般在笔记本上用的比较少。
在线的判断单管
单管的标志，一般用4410或4435等来代换
在pwm的电路中一般用n沟代换，4410等。
双管带换
典型的pwm电路，用双管的n沟mos带换，6961等
特殊引脚
