三修DELL 15-3537笔记本加电不显故障

更新时间:2017-02-03 10:41:58

  三修DELL 15-3537笔记本电脑,客户摔过的,屏摔碎了,壳也坏了,同行给换了屏和壳,不加电,送给另一个同行那里,加电了,但是加电不显,最终送到我们这里来了。

  用万用表测主板上关键测试点,对地阻值都正常没有发现异常,开机电流上到0.4A-0.6A,不再往上走,直接上示波仪测试,发现PCH下面的BIOS,有两次跳变,说明寻址完成,基本可以判断不认内存。再测内存200,202脚的SMB总线,也只有一次波形。

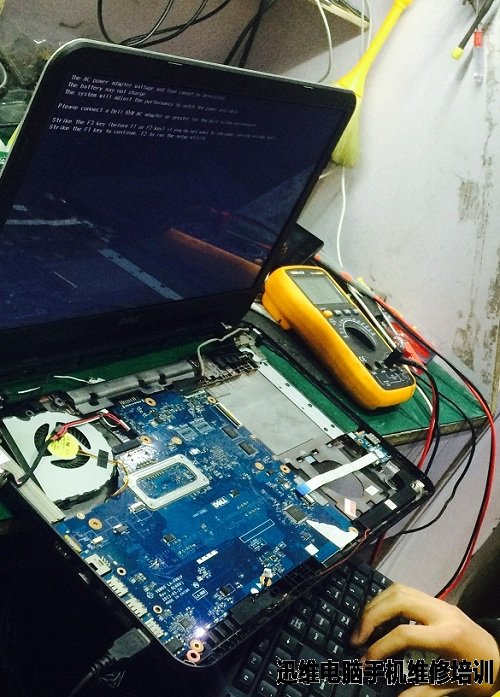

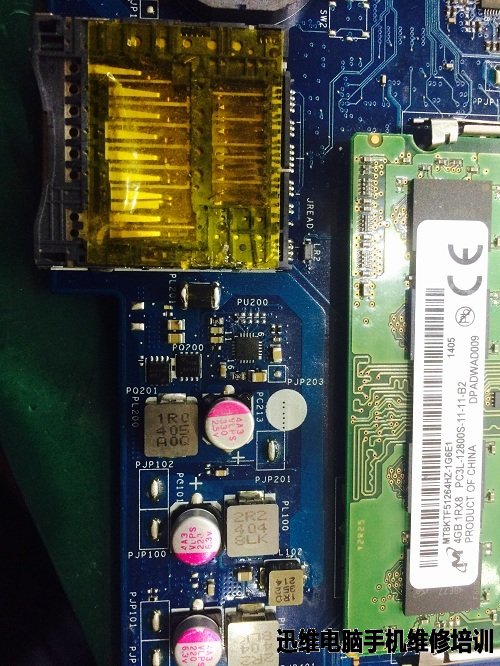

  关于不认内存的故障是内存1脚上没有电压,再测内存的供电感也没有电压,再向前测内存供电的上管D极也没有电压,前面的FL上面也没有电压。断电测FL与公共点竟然是无穷大,看来是保险电感摔虚焊了。用烙铁加焊,再开机电流上到0.6A后掉回到待机,然后再上电,三次跳变,外接USB键盘自检通过了。

三修DELL 15-3537笔记本加电不显故障
三修DELL 15-3537笔记本加电不显故障(图1)

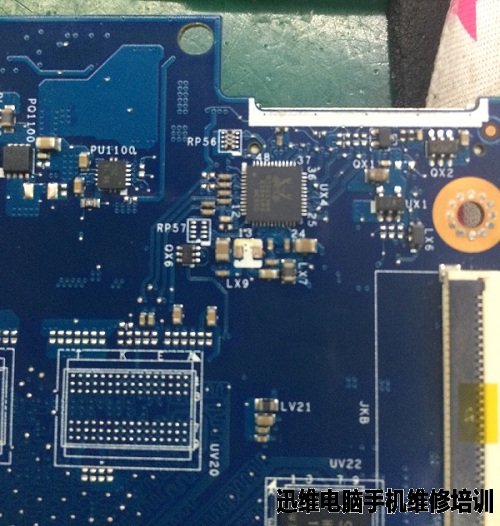

  接下来装机测试,液晶屏竟然不显,外接的USB键盘都可以重启了。难道是同行给换的屏不对,有码片,将原屏换上,依然是无任何反应,仔细看屏接口的转换芯片旁边掉了一个FL,LX9,手上没有FL直接用锡连接,再开机测试,熟悉的LOGO出现了。

三修DELL 15-3537笔记本加电不显故障
三修DELL 15-3537笔记本加电不显故障(图2)

三修DELL 15-3537笔记本加电不显故障
三修DELL 15-3537笔记本加电不显故障(图3)
