联想笔记本G480不上电维修一例

更新时间:2016-04-21 10:31:38

  型号:联想G480

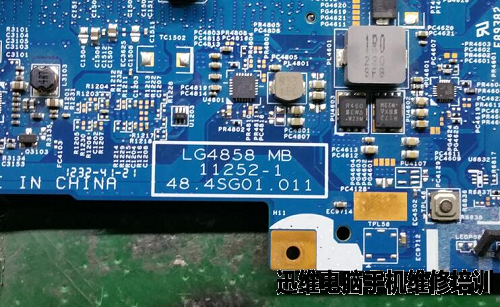

  板号:LG4858 11252-1

  芯片组:HM76

  故障描述:按开关后触发上电0.02掉电。

  解决方法:

联想笔记本G480不上电
联想笔记本G480不上电维修(图1)

联想笔记本G480不上电
联想笔记本G480不上电维修(图2)


  按下开关后有触发动作,说明开机电路是没有问题的, 测量PCH的SLP_S4# 没有发出,查RSMRST#电压正常。

联想笔记本G480不上电
联想笔记本G480不上电维修(图3)

  打SLP_S4#值正常,首先刷个BIOS,故障不变。查PCH待机条件,32.768波形正常,PCH需要的待机电压都正常,当测量到RTCRST#时发现电压偏低只有1V。

联想笔记本G480不上电
联想笔记本G480不上电维修(图4)

  测量SRTCRST#时电压正常。

联想笔记本G480不上电
联想笔记本G480不上电维修(图5)

  SRTCRST#电压正常说明RTCRST#电路的上拉电压是没有问题。要么电阻出问题了,要么被后级拉低。SRTCRST#与RTCRST#是一个20K排阻上拉,测量排阻阻值正常。

联想笔记本G480不上电
联想笔记本G480不上电维修(图6)

  图纸中RTCRST#经过C2104后直接进到PCH,要么电容有问题,要么PCH问题。

联想笔记本G480不上电
联想笔记本G480不上电维修(图7)

  拆掉C2104后再次测量RTCRST#电压成为正常3.2V。

联想笔记本G480不上电
联想笔记本G480不上电维修(图8)

  再次触发正常上电显示。

联想笔记本G480不上电
联想笔记本G480不上电维修(图9)
