神舟精盾笔记本不开机,上电不触发维修

【机器型号】神舟精盾笔记本

【主板版号】DAOTWCMB8D0 REV:D

【故障现象】笔记本不开机,上电不触发

【维修过程】

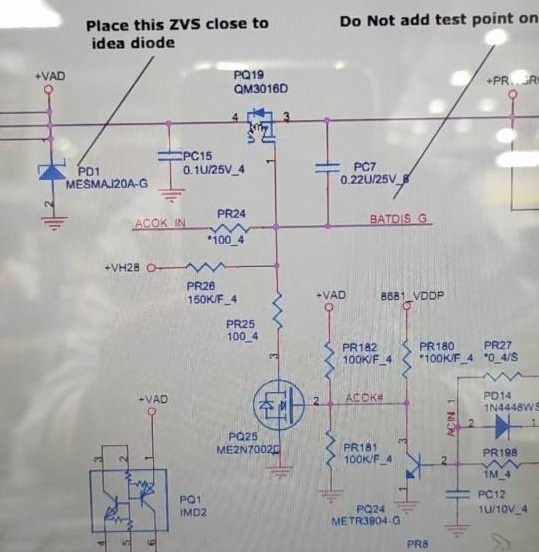

  收到一神舟精盾笔记本,客户描述笔记本开不了机。拆机,上电不触发,查得PQ19不过保护隔离,公共点电压不对。

  此管为N管导通要有+VH28的28伏电压量的有28V电压,可还是没导通可能PQ25拉低了。一量PQ25控制级果然为高,那么PQ24的控制级为低了。

神舟精盾笔记本不开机,上电不触发维修 图1


  PD14 PR27 PR198的右边相连为ACIN_PG这个信号,发现ACIN_PG由充电芯片发出,打值发无短路,充电芯片条件都满足,也没有去了哪,由于无点位,怀疑是板层短路。


神舟精盾笔记本不开机,上电不触发维修 图2



  直接短接PQ24的1,3脚,使PQ25低出公共点电压以为可以了。

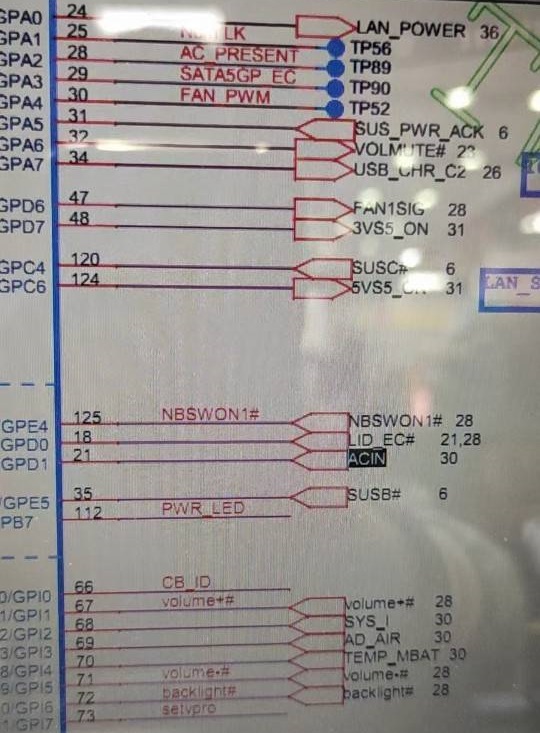

  上电测试还是不开机,发现公共点出来后有待机了,查EC条件,发现ACIN信号为低,这个信号后面不带 # 注意高有效。

神舟精盾笔记本不开机,上电不触发维修 图3

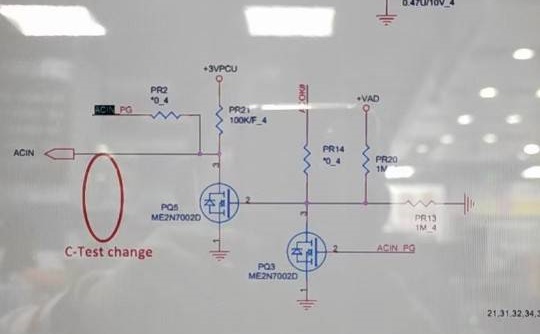

  查图纸ACIN要高,PQ5则要低已知ACOK#在前面短接了PQ24就为低了。所以,不用管PQ3,直接补上PR14。

神舟精盾笔记本不开机,上电不触发维修 图4

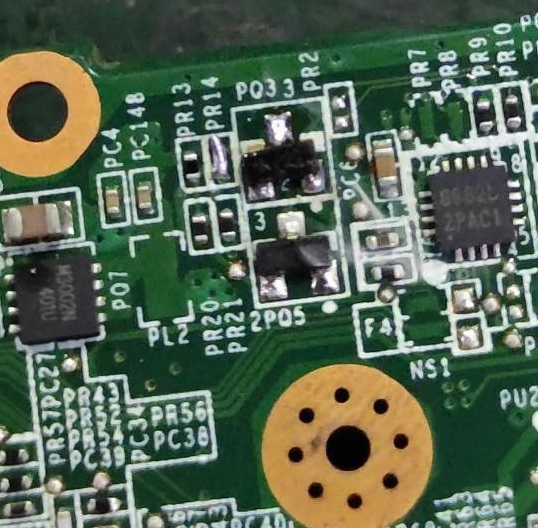

  补上PR14在PQ3旁的一坨锡。

神舟精盾笔记本不开机,上电不触发维修 图5

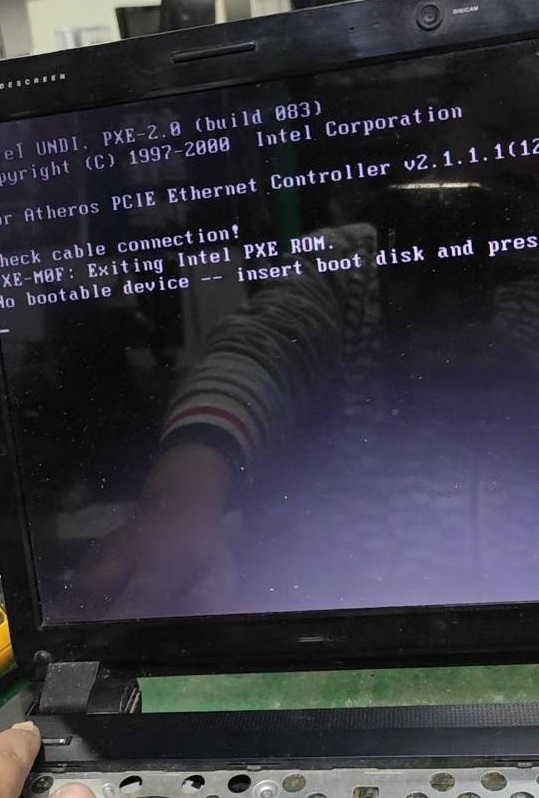

  在此前还量了待机U10这个BIOS芯片有电压,先刷了个BIOS,结果后面所有条件都满足了还没触发,刷上备份的原程序后终于上电,终于触发。

神舟精盾笔记本不开机,上电不触发维修 图6
