联想笔记本G480二修,加电不显示维修案例

更新时间:2016-04-25 10:59:37


  型号:联想笔记本g480

  故障描述:加电不显示。据同行描述,刷过BIOS,换过PCH,没修好。


联想笔记本g480 图1
联想笔记本g480 图1

  联想笔记本g480加电不显示维修方法/步骤:

  上电测试,除CPU集显供电没出来,其他的电压都出来了,属于典型的不出集显。

  查看CPU供电芯片,已经被更换过了,测了一下条件都正常,既然芯片已经换过,看来问题应该出在CPU上。

  查CPU的工作条件,发现没有+1.5V-CPU没出。

联想笔记本g480 图2
联想笔记本g480 图2

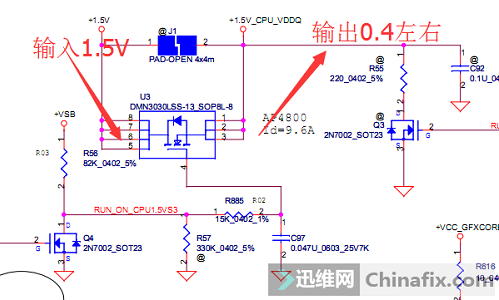

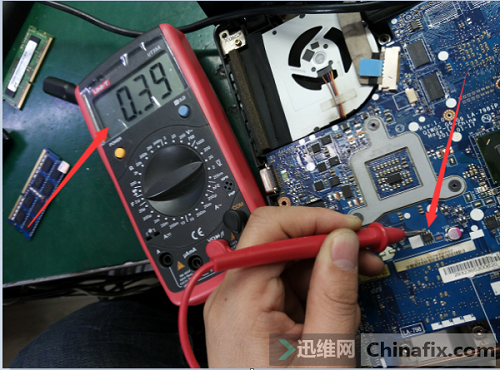

  +1.5V经过U3以后成0.39。

联想笔记本g480 图3
联想笔记本g480 图3

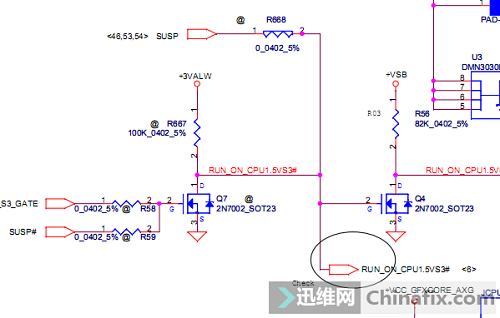

  测U3的控制极,0.1到0.3跳变,控制极受控于Q4。

联想笔记本g480 图4
联想笔记本g480 图4

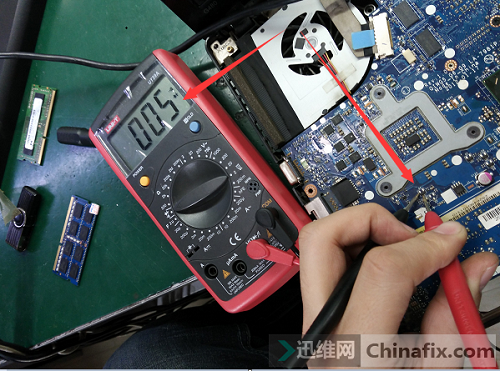

  断电测Q4的DS极阻值005。

联想笔记本g480 图5
联想笔记本g480 图5

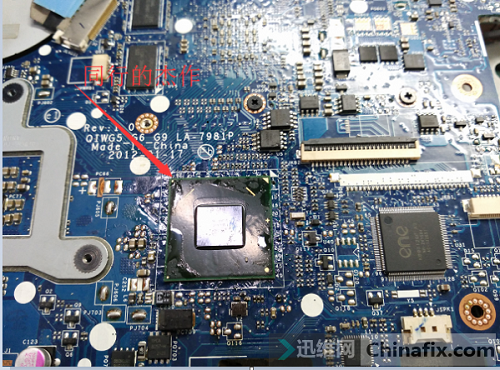

  直接拿风枪将它吹下,上电测试+1.5V出来了,但还是不显示。

联想笔记本g480 图6
联想笔记本g480 图6

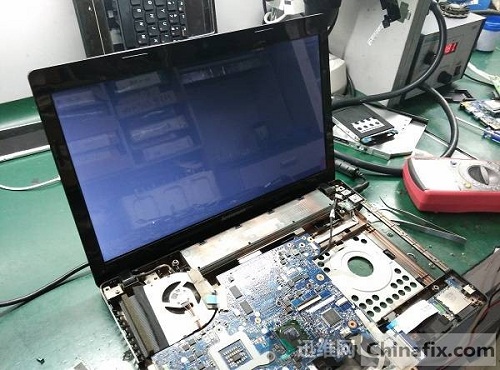

  怀疑同行刷BIOS出了问题,重新刷了备用的BIOS之后亮机,但灰屏没信号。

联想笔记本g480 图7
联想笔记本g480 图7

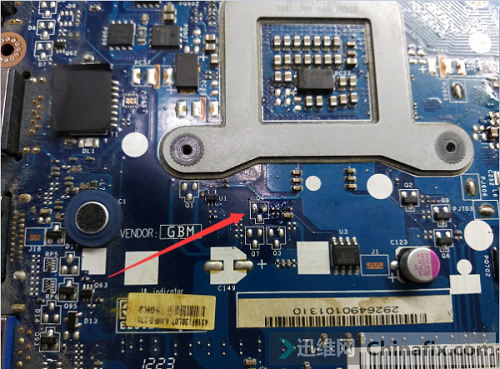

  因为上屏信号走桥了,直接怀疑是PCH的问题,经检查PCH被同行弄坏了,联想g480用的是SLJ8E的PCH,换了一个新的上去,开机测试,完美亮机,联想g480故障排除。


  文中图纸不清晰请查看原文链接:http://www.chinafix.com/thread-956062-1-1.html

  本文作者:迅维ID:城市维客
