iphone6 plus 高难度磨板飞断线+触摸修复案例分析

更新时间:2016-04-25 10:48:35

  机型:iPhone6plus

  故障现象:开机不显示。

  客户描述:手机原来显示正常,就是偶尔会屏幕出现白条。触摸还不能用。这个客户动手能力比较强自己动手把手机拆开。拆开后因为工具有限觉得焊不上又装回去。拆装2次后就不显示了。然后刷机能连电脑但是不显示。

  维修流程:根据客户描述,第一问题就是拆装机螺丝拧断线。第二个就是触摸断线或者空焊。判断出问题开始修。先连电脑测试了下,可以联机电流跳变正常。拆出主板后在放大镜下观察。主板左边螺丝孔有拧伤的痕迹。如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图1)

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图2)


  拆掉螺丝柱。用手术刀慢慢刮开,这个螺丝柱可能拧的太用力了,螺丝柱周围的PCB板都鼓起来。就像手上烫个泡一样。这种最难弄,一不小心就会把底下的线沾断很多。没办法只能慢慢刮出线,还好不多就断了3根。把这三根补上,又对地测试显示座对地阻值。发现AP_TO_LCM_RESET_CONN_L此信号对地还是无穷大,这信号是连CPU如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图3)

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图4)


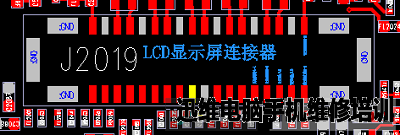

  但是螺丝柱下边没看到有断线的地方,找个PCB板磨出线路。螺丝柱下边有个点是链接座子的如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图5)

  找到位置发现只有点了,往里边不好再翘。没办法只能飞线。在点位置直接飞到接口电阻上。如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图6)

  再测试座子阻值发现都正常,开机能显示,但是触摸不能用还会闪屏。如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图7)

  接下来修触摸。

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图8)

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图9)

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图10)


  装机测试,测试的时候发现摄像头不能用,前后不能切换。后置的录像可以,以为还有断线呢!反正不想拆先软件处理还原设置还是不行。还原并抹除数据可以 了。如图:

iphone6 plus 高难度磨板飞断线+触摸修复
iphone6 plus 高难度磨板飞断线+触摸修复(图11)
  维修到此结束。

  作者ID:飞流一刀
