希捷三星硬盘磁头不稳定、不能就绪的数据恢复维修案例

更新时间:2016-04-27 15:37:53


  前两天接了一个希捷三星硬盘的数据恢复。这款三星硬盘通电有轻微异响,经常不能就绪,很多时候,要做很多次软复位,才能就绪。当硬盘能就绪的时候,用MHDD扫描没有坏道,非常好,但是,扫描一小段容量以后,就BUSY一直忙了,不认盘了,看来硬盘还有别的故障,于是就出现了下面的检测过程。

  先来认识一下这款三星硬盘吧,外观挺漂亮的,拿在手上挺有感觉的。

  希捷三星硬盘,型号以ST开头,其实是完全的三星技术。

三星硬盘 图一

  灰尘过滤通气孔

三星硬盘 图二

  电机信息

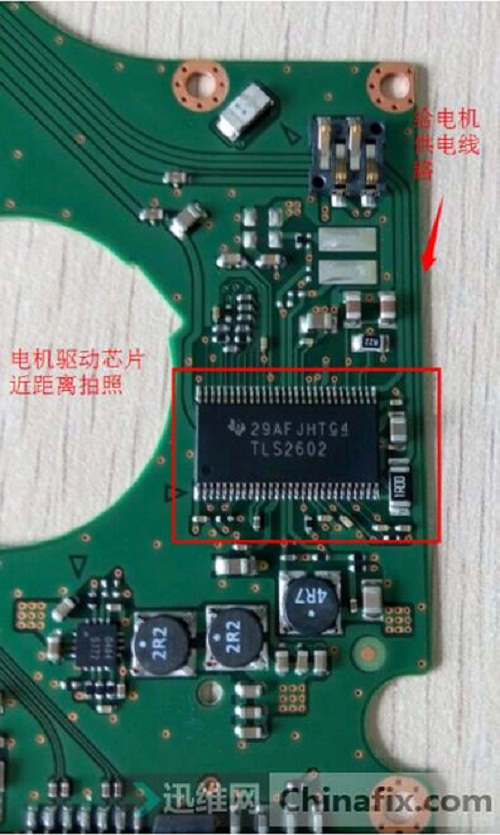

三星硬盘 图三

三星硬盘 图四

三星硬盘 图五

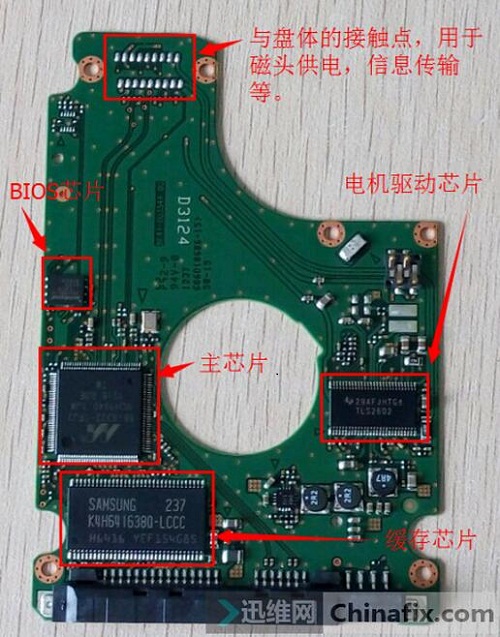

  BIOS芯片特写拍照,25系列BIOS芯片,八脚。

三星硬盘 图六

  主芯片,也有人称为CPU。

三星硬盘 图七

  来个指令小头的合影吧,都认识是什么盘吗?

三星硬盘 图八

  以下是:三星硬盘小头、东芝盘小头,昆腾盘小头。

三星硬盘 图九

  以下是:希捷IDE接口小头、富士通小头、希捷SATA接口小头、效率源的希捷SATA接口小头,PC3000的小头与效率源的小头,不能互用。


三星硬盘 图十

  DEL的指令小头,全集成在一起的。

三星硬盘 图十一

  PC3000三星指令头接法图。

三星硬盘 图十二

  看清楚指令头上的品牌信息。

三星硬盘 图十三

  接好指令线、接好数据线、接好电源线整体图。

三星硬盘 图十四

  红卡的数据线,电源线都非常长,接上PC3000的完整图。

三星硬盘 图十五

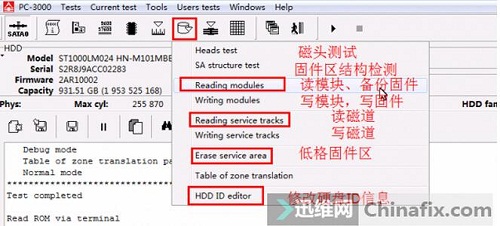

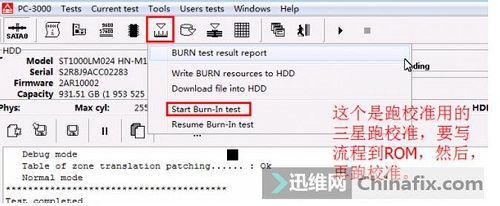

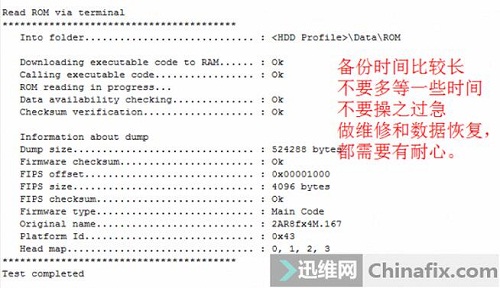

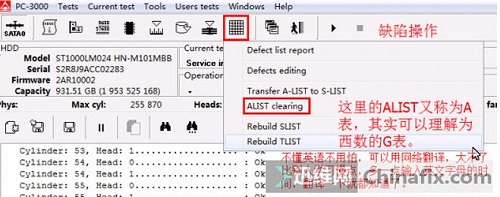

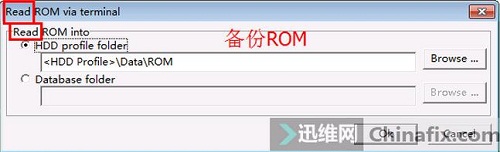

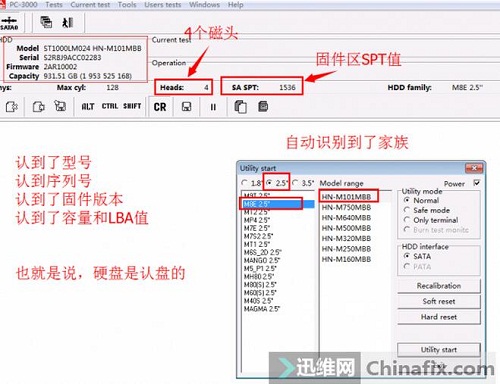

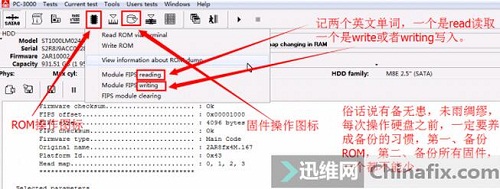

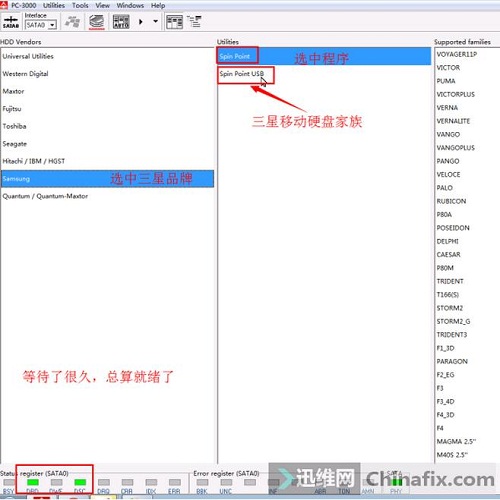

  做好了所有的准备,接好数据线,电源线,指令线,启动PC3000,就开始了检测固件。


三星硬盘 图十六

三星硬盘 图十七

三星硬盘 图十八

三星硬盘 图十九

三星硬盘 图二十

三星硬盘 图二十一

三星硬盘 图二十二

三星硬盘 图二十三

三星硬盘 图二十四

三星硬盘 图二十五

三星硬盘 图二十六

三星硬盘 图二十七

三星硬盘 图二十八

三星硬盘 图二十九

三星硬盘 图三十

  本来怀疑固件有问题,但是,通过固件结构检测,却发现固件没问题,模块全好呀,没办法,只能试试DE的镜像恢复了,下面是DE使用截图

.
三星硬盘 图三十一

三星硬盘 图三十二

三星硬盘 图三十三

三星硬盘 图三十四

三星硬盘 图三十五

三星硬盘 图三十六

三星硬盘 图三十七

三星硬盘 图三十八

三星硬盘 图三十九

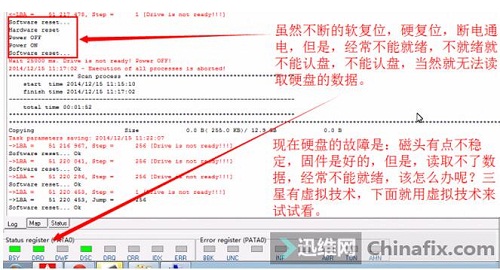

  做DE镜像经常卡死,经常不能就绪,根本无法恢复,看来磁头有点问题了,估计是磁头不稳定,磁头性能不行了,快要坏了,怎么办呢?难道要换磁头,于是想到了三星的磁头虚拟地图技术,操作非常简单。

三星硬盘 图四十

三星硬盘 图四十一

三星硬盘 图四十二

三星硬盘 图四十三

  费了很大精力,很多时间,总算把这款三星硬盘的数据恢复完成了,做数据不容易呀!
