imac一体机拆机图解

更新时间:2016-04-27 14:17:57

  在看过imac一体机新旧显示器的显示对比后,觉得其差别微乎其微,而且imac一体机在使用的过程中会遇到一定的卡顿,在快速操作时,延迟也时长出现,最缺乏诚意的是价格不菲的imac居然只给装配了5400转的机械硬盘,开次机居然要47秒,好了收复心情进行下面的imac一体机拆机图解。

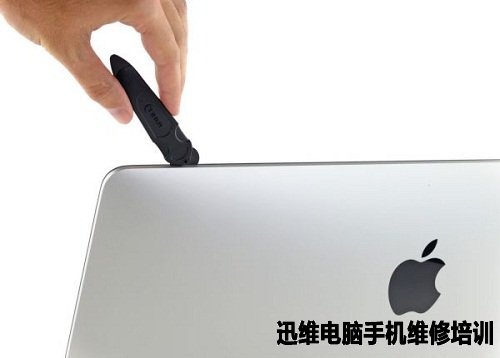

  用iMac拆解专用工具,在屏幕面板边缝轻轻划过。

imac一体机拆机图解

图一 imac一体机拆机图解

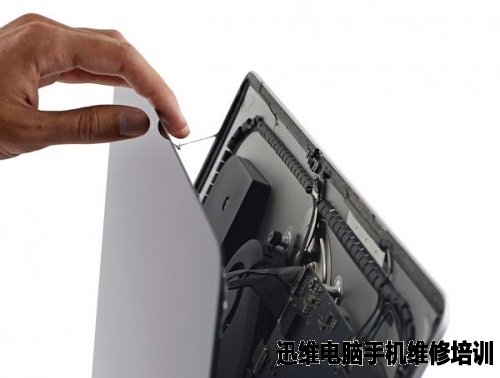

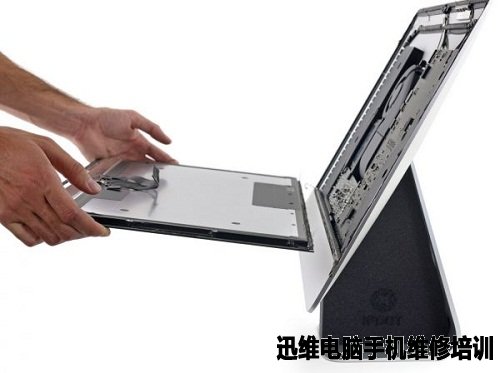

  很轻松就打开屏幕面板,仔细可以发现屏幕面板和后面板的边缝位置有粘合剂固定。

imac一体机拆机图解
图二 imac一体机拆机图解
imac一体机拆机图解
图三 imac一体机拆机图解
imac一体机拆机图解
图四 imac一体机拆机图解

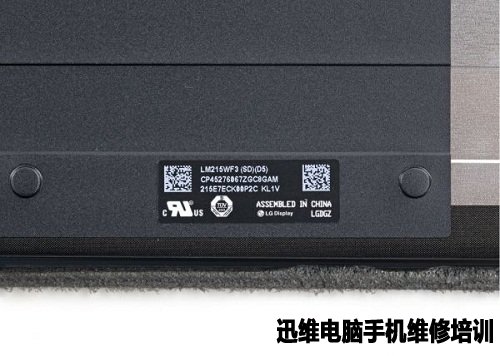

  新版imac一体机这块高达4K分辨率的显示屏由LG代工生产。

imac一体机拆机图解
图五 imac一体机拆机图解

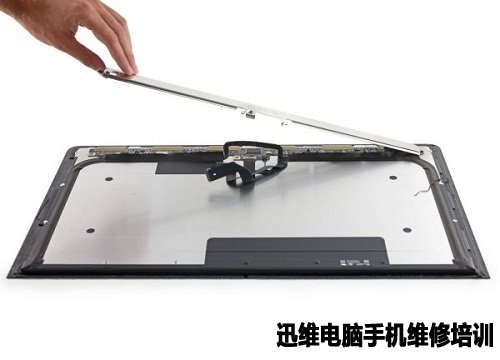

  拿走金属挡板。

imac一体机拆机图解
图六 imac一体机拆机图解

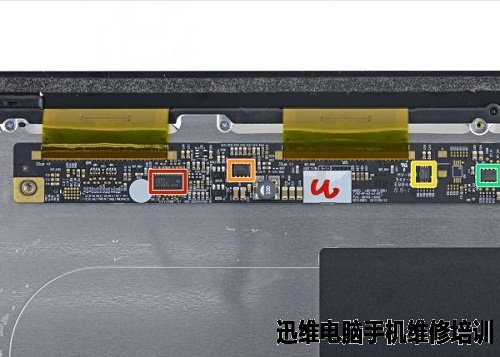

  和上代的iMac一样,显示屏都有自己独立的一套控制主板:

  红色:德州仪器BUF16821可编程伽马电压发生器

  橙色:Richtek RT8250同步降压转换器

  黄色:ST Microelectronics 404RP K516

  绿色:Winbond W25X20CL 2 MB 快闪记忆芯片

imac一体机拆机图解
图七 imac一体机拆机图解

  浅蓝:Parade  DP627HDE DisplayPort LCD定时器

  深蓝:德州仪器TPS54231降压转换器

imac一体机拆机图解
图八 imac一体机拆机图解

  紫色:德州仪器TPS65161偏置电源,用于TFT LCD面板

imac一体机拆机图解
图九 imac一体机拆机图解

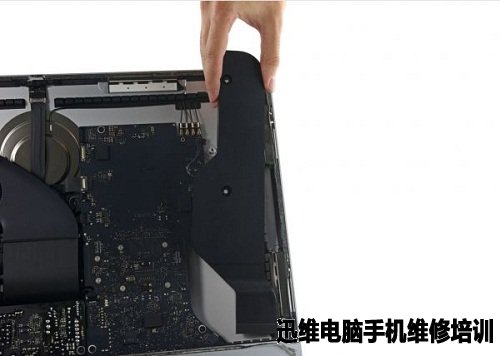

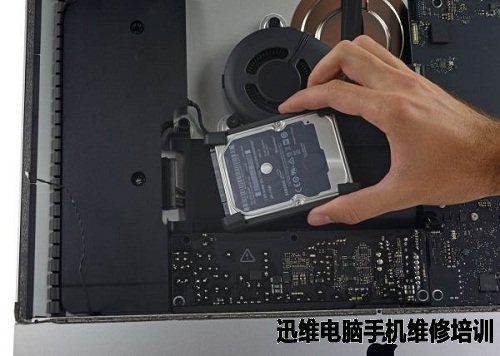

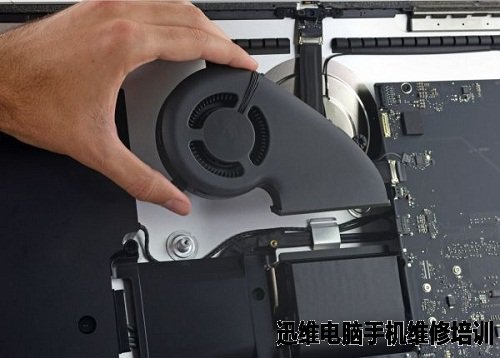

  分别从后面板中拆除扬声器、硬盘和散热风扇,可以发现硬盘体积相比上代变得更加小巧。

imac一体机拆机图解
图十 imac一体机拆机图解
imac一体机拆机图解
图十一 imac一体机拆机图解
imac一体机拆机图解
图十二 imac一体机拆机图解

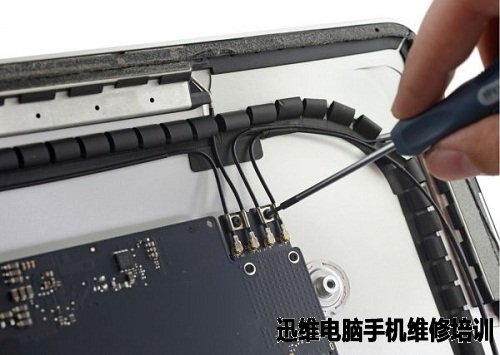

  拆除两颗螺丝,移掉固定天线的金属夹,并拔掉4条天线。

imac一体机拆机图解
图十三 imac一体机拆机图解

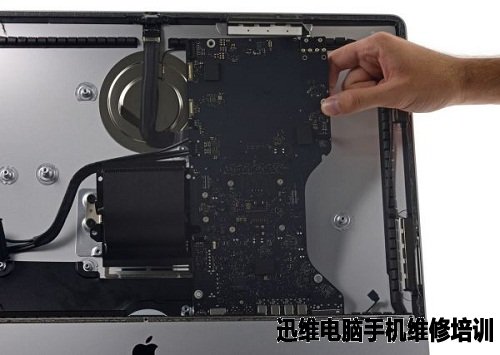

  将主板缓缓地从后壳里拿出。

imac一体机拆机图解
图十四 imac一体机拆机图解

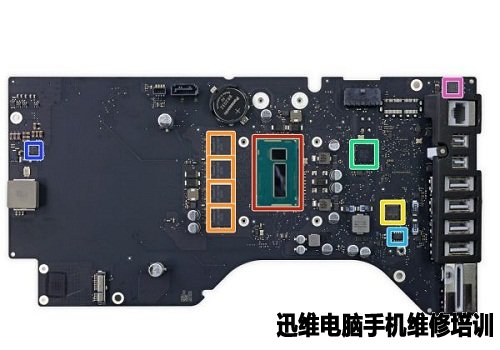

  来看看这块主板的正面:

  红色:英特尔SR26C酷睿i5-5250U处理器 主频2.70 GHz及英特尔HD Graphics 6000显卡

  橙色:三星K4E6E304EE-EGCF 16GB LPDDR3 1867 MHz内存

  黄色:博通BCM5776千兆以太网控制器

  绿色:德州仪器LM4FS1EH SMC控制器

  浅蓝:Adesto AT45DB021E 2 MB SPI串行闪存

  深蓝:National Semiconductor 545AR6SU

  紫色:Delta 8904C-F过滤器

imac一体机拆机图解
图十五 imac一体机拆机图解

  而背面:

  红色:英特尔DSL5520Thunderbolt 2控制器

  橙色:Cirrus Logic 4208-CRZ音频控制器

  黄色:MacronixMX25L6473E 64 MB 多功能I/O闪存

  绿色:Vimicro VC0359 相机处理器

  浅蓝:Intersil ISL62383CHRTZ电源控制器

  深蓝:Intersil ISL95826

imac一体机拆机图解
图十六 imac一体机拆机图解

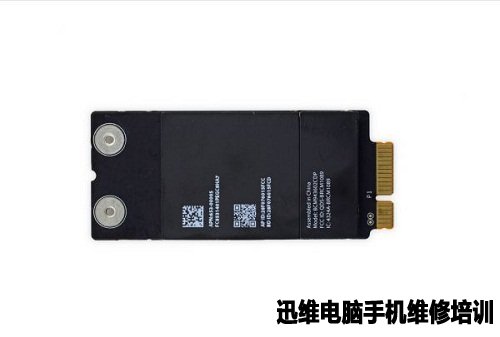

  这块是新版imac一体机上的Airport卡。

imac一体机拆机图解
图十七 imac一体机拆机图解

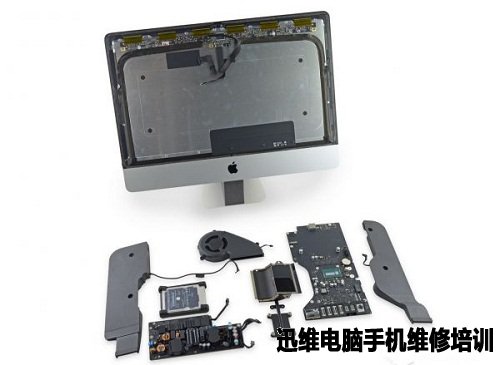

  集合图:

imac一体机拆机图解
图十八 imac一体机拆机图解

  imac一体机拆机图解到此结束。
