联想E570笔记本不开机维修

【机器型号】联想E570

【主板版号】NM-A831

【故障现象】笔记本不开机

【维修过程】

  接到一台联想E570笔记本,客户描述笔记本不开机,接可调电源通电触发0.65A有轻微跳变,过几秒后关机重启,看来应该是BIOS问题。


联想E570笔记本不开机维修 图1

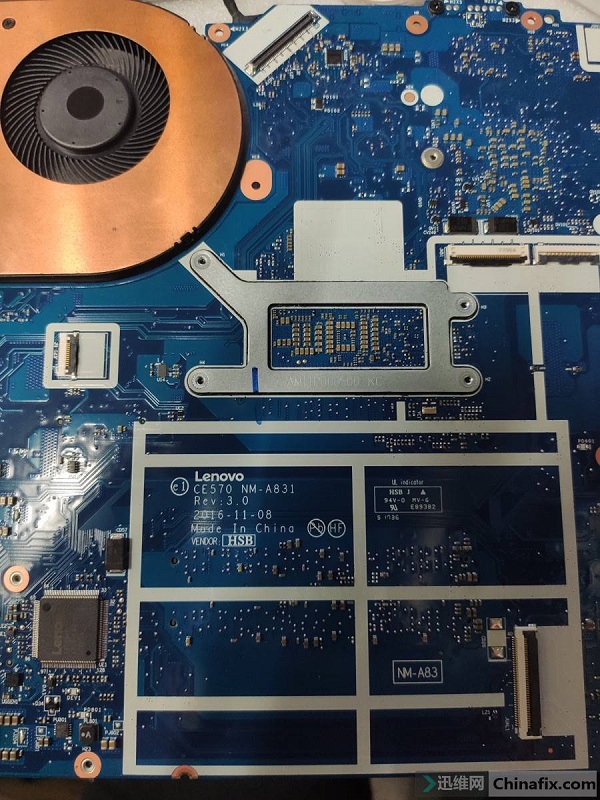

  拆机,发现BIOS已经被动过,估计是上家没修好,看来不止一个问题。重新刷完BIOS开机后不重启了但是暗屏,果然还是有问题。

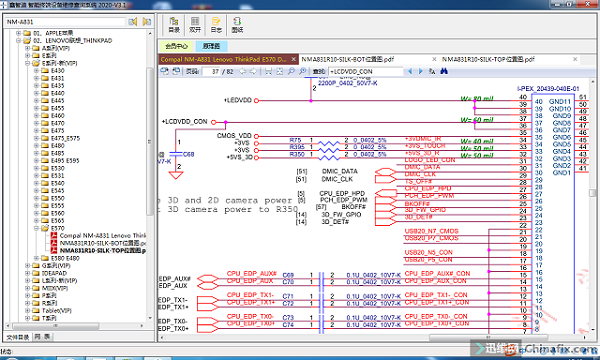

  把屏拆下,换一张上去还是一样,还是主板问题。找到图纸,测量屏接口+LEDVDD12v正常,这款机是采用PWM方式输出B+,单用电源12V是正常的。上家却在B+上下了很多功夫,也许是认为19V的。


联想E570笔记本不开机维修 图2



  先不管它,测量+LCDVDD也正常,+3VS,CMOS_VDD等条件也都有,测量BKOFF#0v不正常,正常为3.3V,其来源为EC,EC直通25脚,EC也坏了,这种EC带程序。直接从37脚LCDVDD飞线到25脚。


  再次开机亮屏。故障排除,维修到此结束。
