5G手机华为P40拆机图解教程

更新时间:2021-05-04 浏览量:333

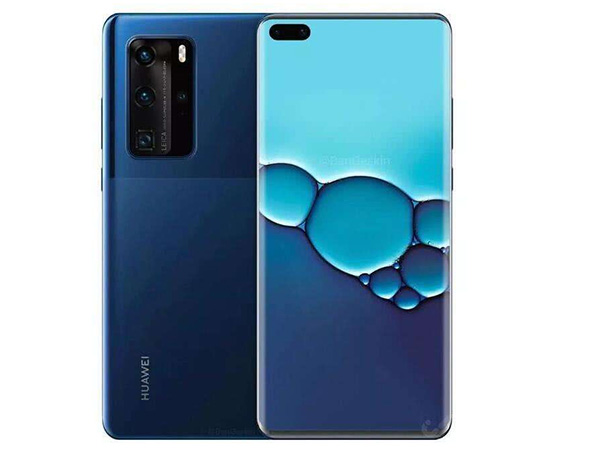

  P40是华为P系列的延续,采用了最新的麒麟990 5G处理器,运存最低为8G。后摄模组为5000万像素主摄+1600万像素超广角+800万像素变焦镜头。

5G手机华为P40拆机 图1

  接来下拆机介绍一下P40内部结构,P40的内部结构整体来说更偏向于MATE30 PRO,L型主板,显示座 尾插座等排线都布局在机身右侧的狭长主板上。

5G手机华为P40拆机 图2

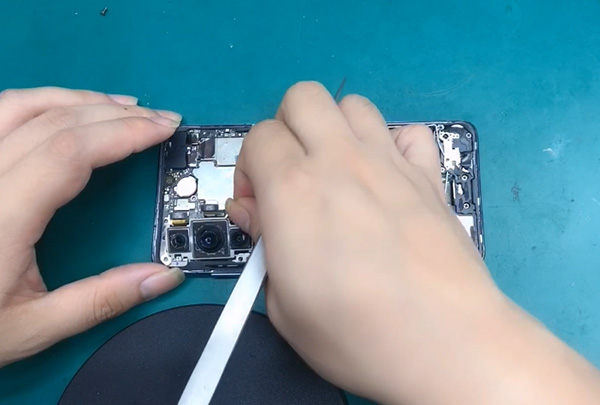

  将背部螺丝全部取下之后,将塑料盖取下,首先断开电池座排线与主板的连接,然后将后摄模组拆下。


5G手机华为P40拆机 图3

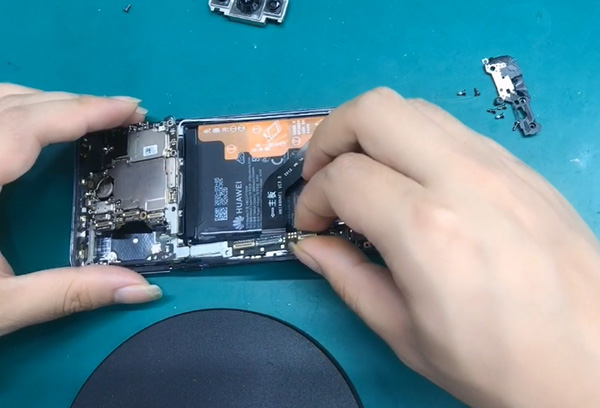

  然后依次挑开显示座排线 尾插排线 天线等连接,另外还需要拆下尾部扬声器,才能取下主板。


5G手机华为P40拆机 图4

  可以看出P40在结构设计上确实更偏向于MATE30 PRO,而不是P30 但是P40主板是单层结构,不是双层。

5G手机华为P40拆机 图5

  总体来说,华为P40结构上和MATE 30PRO更像,但是结构并不像MATE30 PRO那样复杂,拆解比mate 30 PRO更简单。
