联想SL410K触发掉电维修(二修机,图文并茂)

更新时间:2014-07-18 10:49:52

(这帖子本应7月15号发出来的,出现了意外,准备写完了,手贱多按了一下←Backspace键网页返回了…..数据又恢复不了,图片又不能重新上传,删除了已经上传的图片发现被扣了70多下载分,想哭….心里在滴血….:'(,所以今天一定要发表写出来!因为想写好,尽量详细,为了能给新手能看懂,本着按正常的维修思路,全程演示给新手,老鸟大神级可飘过)
时间:2014年7月15日
地点:广州XX区XX路4楼维修店里
维修人员:本人
维修经过:
    7月14日傍晚19点了,准备关门收档了,老板的邻居带他的朋友拿了一台联想SL410K过来,说是不开机,通电,待机0.03,有时候能触发到0.86,屏幕闪了一下就掉回0.03,呵呵,这肯定是却电压,有电压没出来(窃喜中….),直接跟客户说马上下班了,今天解决不了的,只能放这里明天检测出问题之后再给客户报价,大概价钱也就在200-300块之间,客户同意,开单,留机,收拾收拾下班喽~

触发0.03
715日,9点过来上班,拿出机器,通电,触发0.03跳到

触发0.03跳到0.58


通电,触发


通电,触发
屏幕闪一下,想亮的感觉,然后就掉回0.03了!呵呵,肯定是主板问题了,那就拆机呗,我拆….

拆机


继续拆机
     拆到这里才发现是被人修过的,我擦,居然是二修机,呵呵不过我喜欢,最喜欢修二手机了,修好了有成就感啊,你们说是不是啊?昨晚问客户修说没有,客户说没有修过…今天再打电话问了,客户才老实交代说前两天给别人检测过…她说好像那人不是很专业就没给他修了…我汗…

  拆机发现是二修机


  把主板拆出来
    至此已经把主板拆出来了,由于这里被上家动过所以,所以把整个板子扫了一边没发现大动的地方,找了个料板把这个地方先补好

找料板补好


测量一下阻值
    补好之后不能忘记测量一下阻值看看有木有焊好,或者是有木有短路,经测量正常,再测量板上的各大电感无短路现象。OK,通电测电压,3V和5V正常出来了

通电测电压


各大电感无短路现象
    按下开关,测量各大电感的电压,看看到底是谁没有出来,谁没出来直接干它~~嘿嘿,首先内存供电1.5V出来了

测量各大电感的电压
    总线桥供电1.05也出来了,我再测….嘎嘎,发现敌情0.01V…

内存供电1.5V出来了


总线桥供电1.05也出来了
    敌情在PL15电感,木有电压输出,打开图纸看看是神马
总线桥供电1.05也出来了


继续测量


  电压
    是1.8V的PWM方式出来的电压,断电测量其阻值,我截….

测量电压0V#p#分页标题#e#
    阻值74欧姆,应该是正常的(个人认为),看来是木有短路现象,再通电测试,也没有瞬间1.8V出现,也不是后级出问题,那就是供电芯片的问题了,看图1.8V是由PU4芯片PWM方式产生的,直接测量芯片的工作条件,首先那就是主供电了,直接发现敌情

断电测量其阻值
    测量芯片第2脚VIN主供电不正常,嗯?这不是公共点电压么?居然不正常?通电测量发现这里只有9V,然后电压不停的往下降

测量芯片的工作条件


通电测量发现这里只有9V
最后降到了1.86V,断电测量PR104两端的阻值,发现都正常的

电压不停的往下降


 最后降到了1.86V
    公共点阻值嘛正常都在400欧姆以上的),这里都600了,貌似有点高呵呵,先不管它,再通电直接测量PWM上场管的电压也是9V不停地往下降低

断电测量PR104两端的阻值
    (呵呵,别告诉我你不会找上管哦?找上管很简单,直接测那两个N沟道的场管,只要不是接地的那个就是上管)!!额…难道是隔离保护木有完全导通?可是为毛3V和5V能稳定的出来了???肯定有鬼….淡定…淡定~~再看看图纸

公共点阻值600偏高

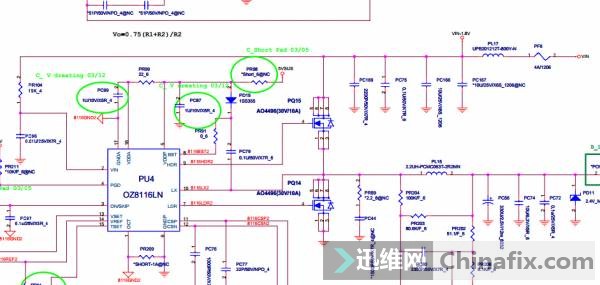

PU4的主供电是VIN经过PF6保险再经过电感PL17然后经过PR104上拉得来的。先直接去看看隔离保护

测量PWM上场管的电压
    PQ31的第4脚就是公共点了,通电测量发现19V..木有下降现象,看来公共点电压正常,那就是PF6到PU4第2脚的线路出问题了,断线??不应该,因为有电压,那就是有元件出问题了,测量PF6发现是通的木有问题…再测PL17电感??嗯??无穷大?再揉揉眼睛…我擦!!!大意了…没仔细看…看看神马情况

看看图纸
被人掉包了……我补上!!

直接去看看隔离保护
再通电…电流蹭蹭的直线上升….1.6几的电流了

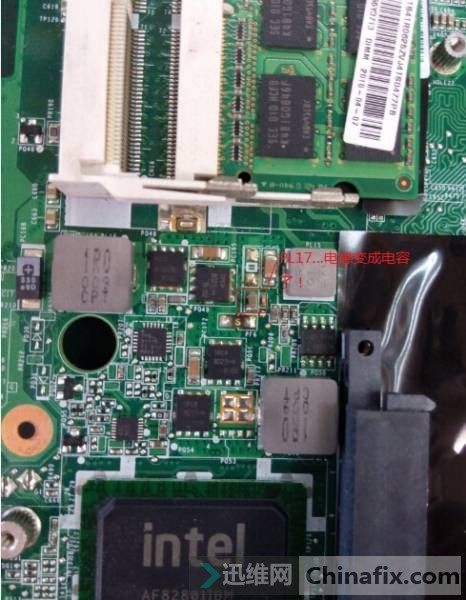

  电感变成电容
嗯应该亮了,装好屏幕测试

  换好电感


亮机装屏幕测机

~~至此此机修复~直接给客户报价260RMB~
总结:其实没什么技术含量,在知道此机时二修机的时候,心里其实已经做好了艰苦奋战的准备了,没想到这么容易就搞定了,感谢上家没做太多的手脚~
写帖子不容易,大家觉得好的来点分吧~~:(昨天误操作发此贴,上传次数都变负数了…扣了我70多分心疼死我了~
Intel_广达_GC2_联想SL410K(PM45).pdf :http://www.chinafix.com/thread-784641-1-1.html
