K42JR保护隔离分析

K42JR保护隔离:

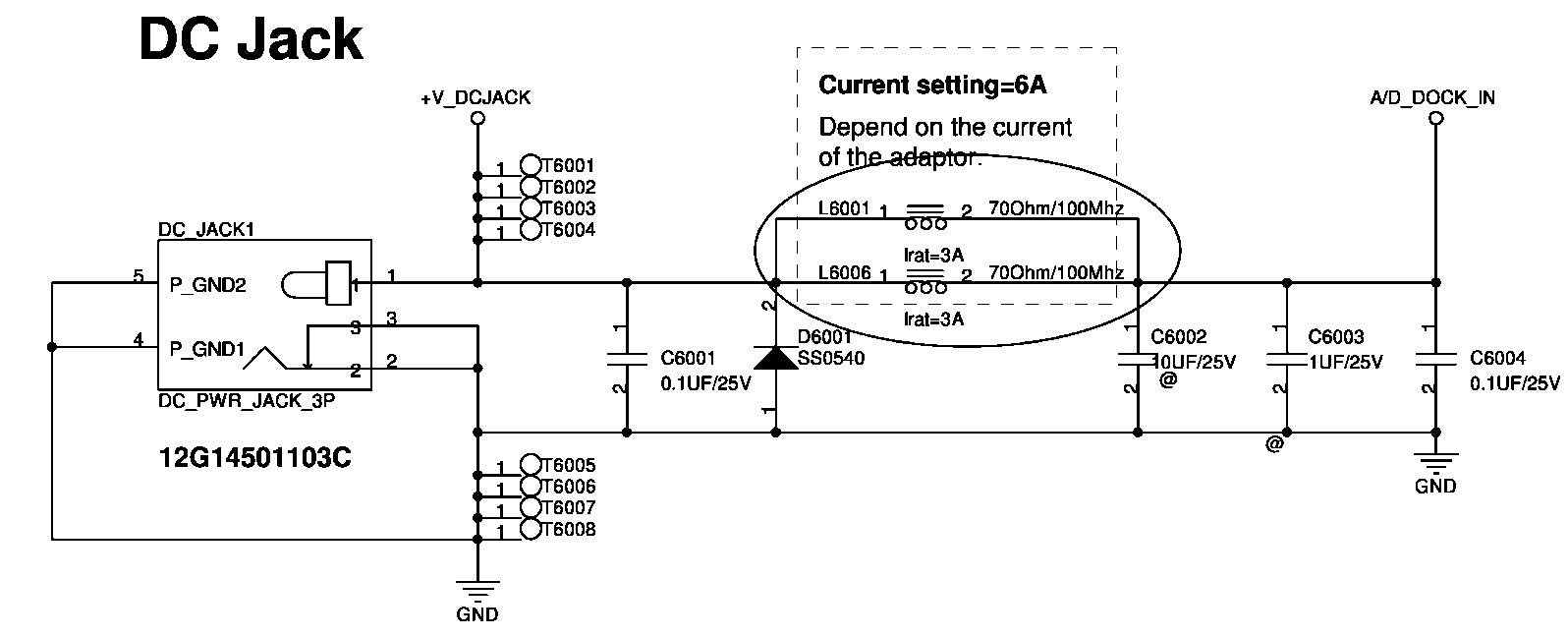

首先是适配器插入,输出A/D_DOCK_IN

A/D_DOCK_IN

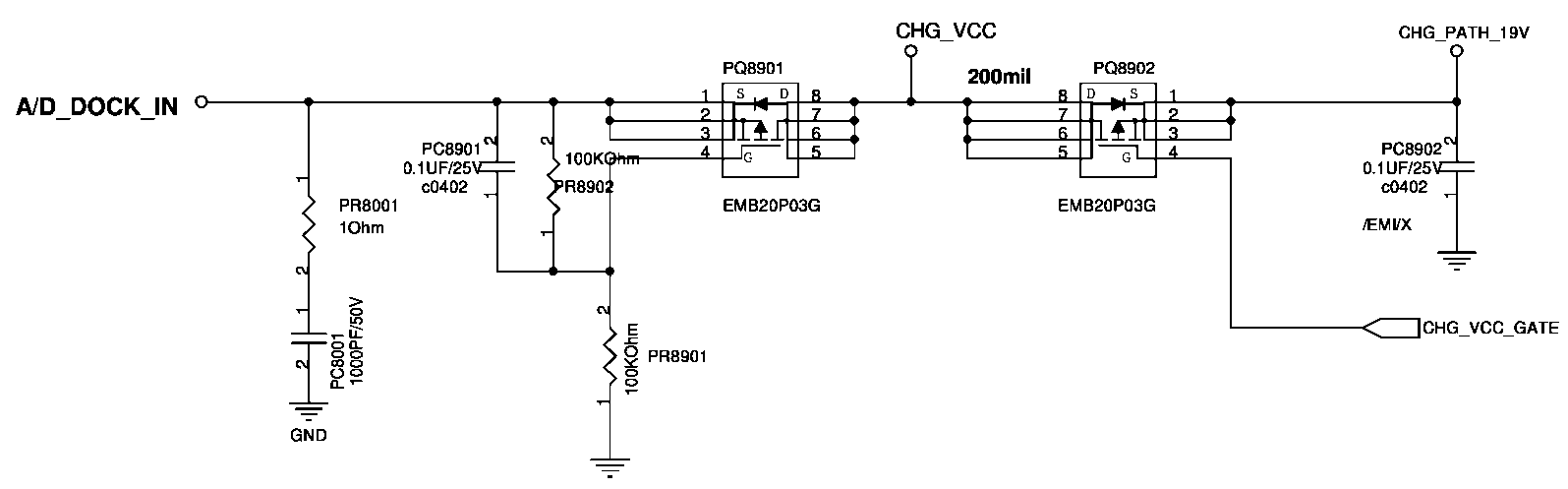

A/D_DOCK_IN送给PQ8901的S极,同时经过PR8902和PR8901的分压成9.5v控制PQ8901直接导通产生CHG_VCC

A/D_DOCK_IN

  CHG_VCC先经过PQ8902的体二极管产生小电流的CHG_PATH_19V。如果要完全导通PQ8902产生大电流的CHG_PATH_19V,需要相对低电平的CHG_VCC_GATE。

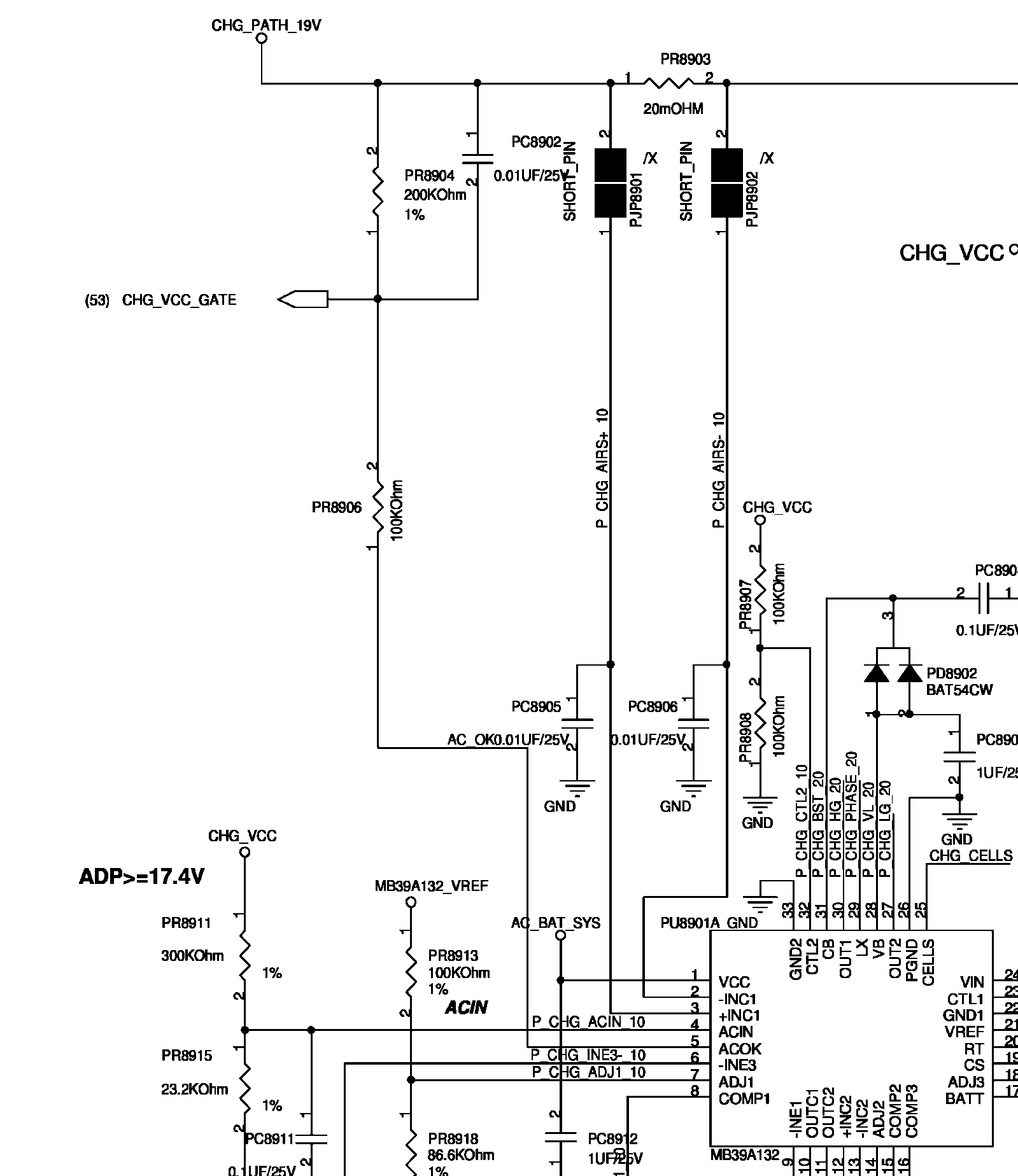

  CHG_VCC_GATE的来源于充电芯片MB39A132的ACOK脚。ACOK需要输出低电平,才会使CHG_PATH_19经过PR8904和PR8906分压得到6v左右的相对低电平。

CHG_PATH_19V

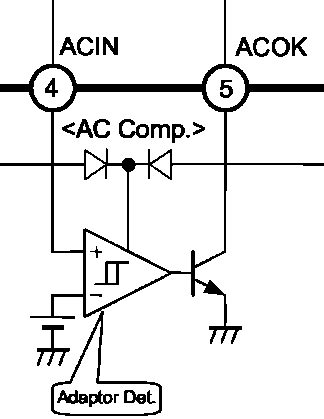

  从MB39A132的内部框图得知,ACOK要输出低电平,必须内部的比较器输出高电平导通NPN三极管。也就是ACIN要高于适配器检测门槛电压值。

ACIN要高于适配器检测门槛电压值

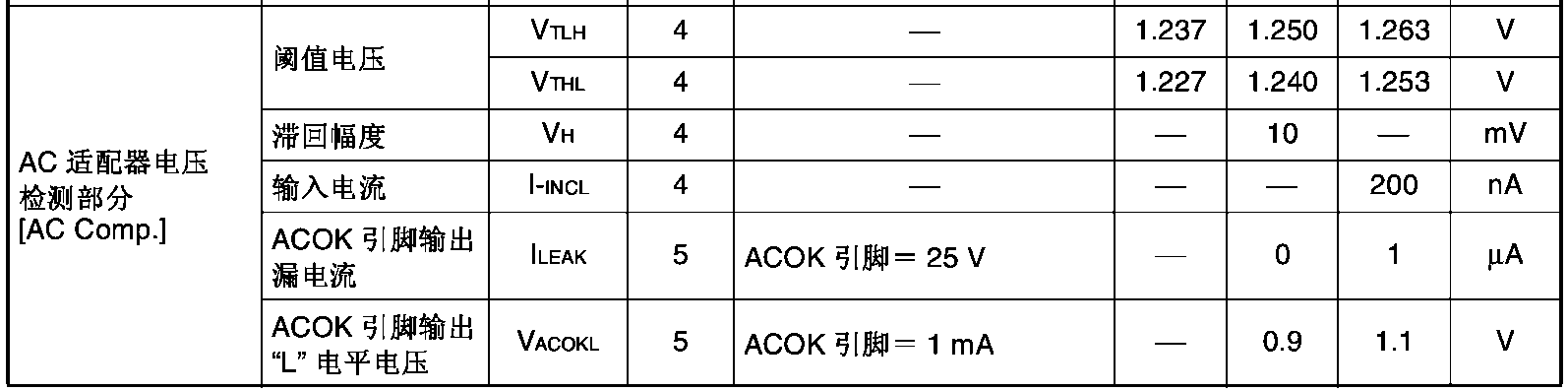

这个电压值为:1.24-1.25V,MB39A132的数据手册中数据如下:
1.24-1.25V,MB39A132的数据手册中数据

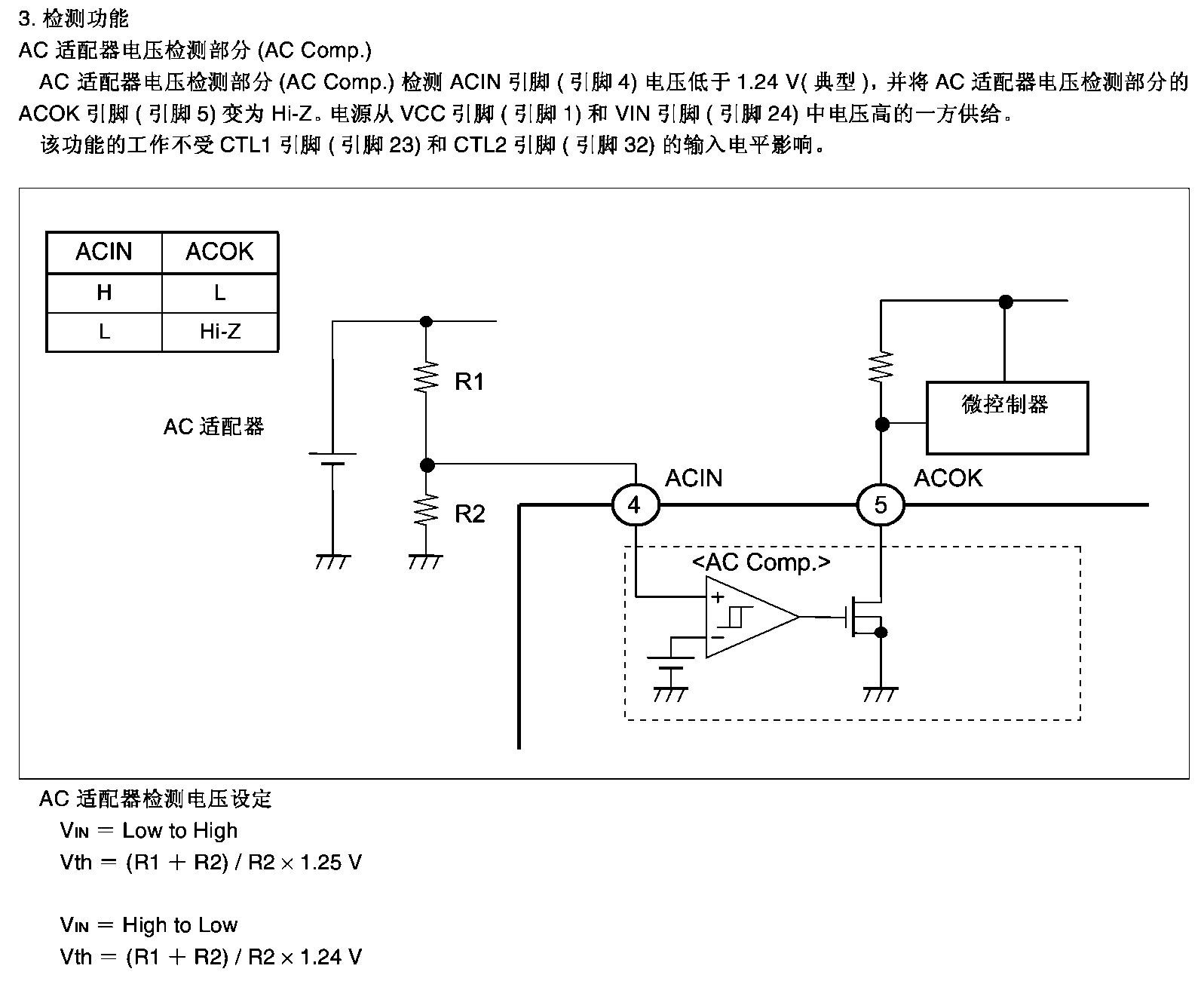

ACIN和ACOK的关系描述如下:

ACIN和ACOK的关系描述

也就说只要ACIN超过1.25v,ACOK就会输出低电平。

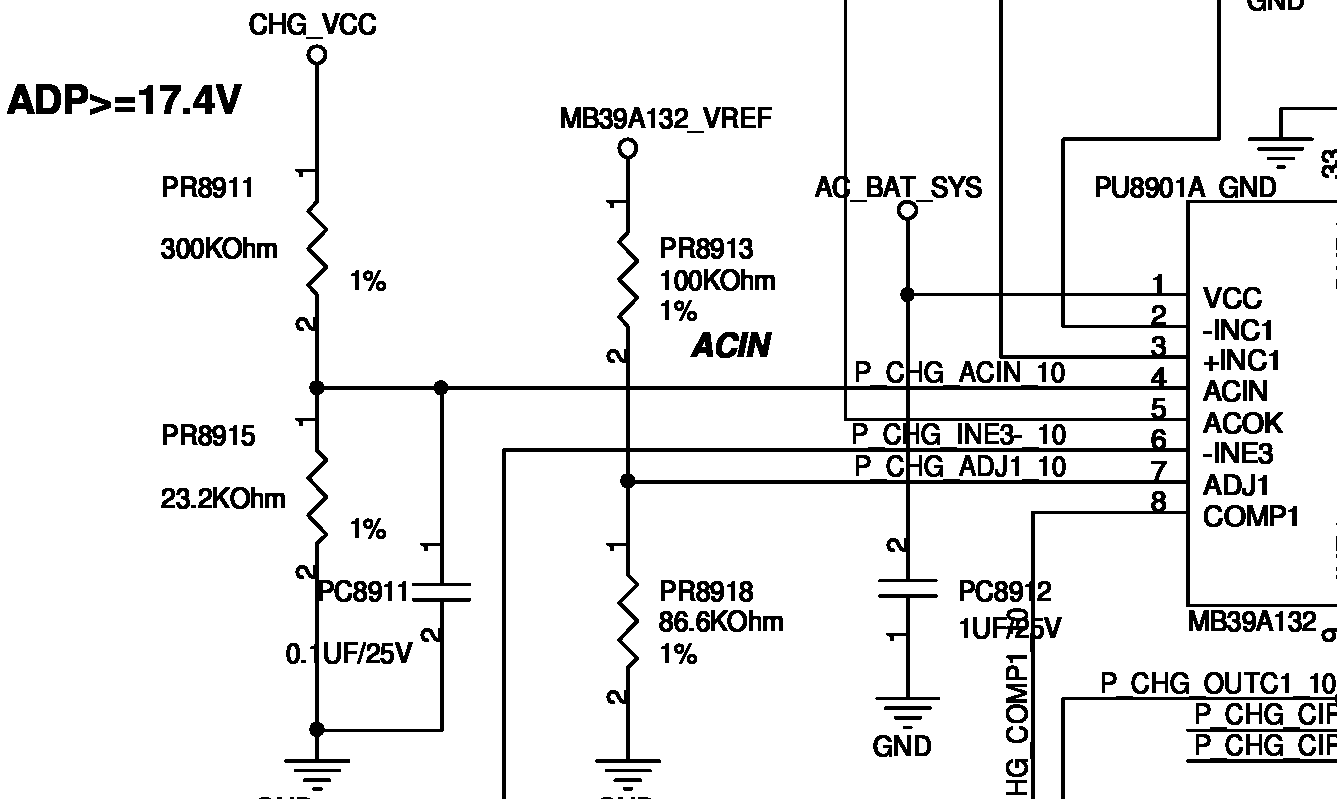

在K42JR中,ACIN是由CHG_VCC经过PR8911和PR8915分压后的来,经过计算,CHG_VCC电压不低于17.4V,ACOK将会输出低电平。
ACOK将会输出低电平

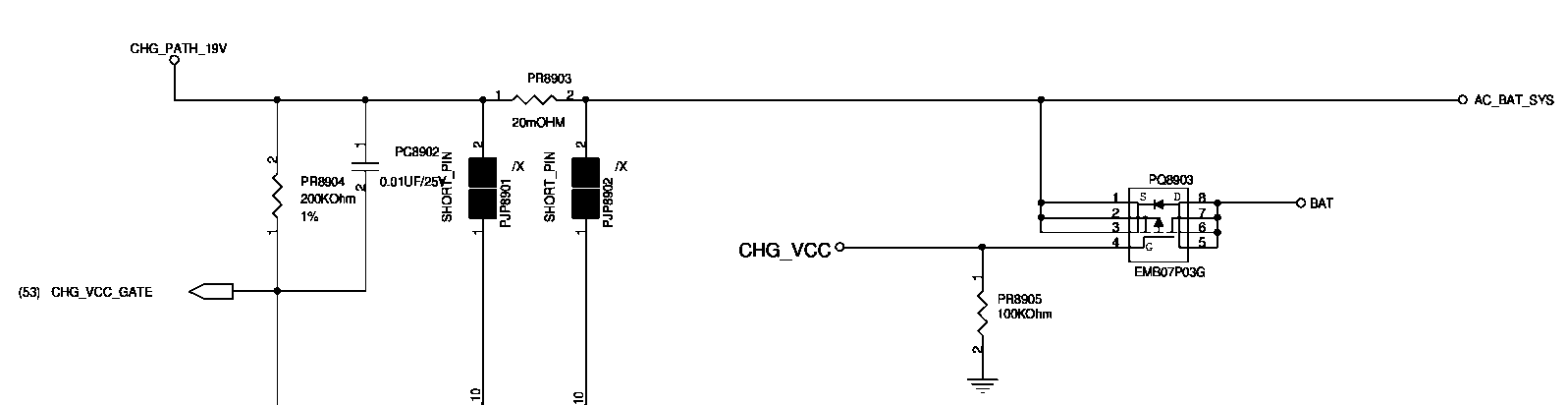

  低电平的ACOK会使CHG_VCC_GATE分压成立,PQ8902导通,产生大电流的CHG_PATH_19V,经过PR8903产生公共点电压AC_BAT_SYS。同时CHG_VCC会加到PQ8903的G极,PQ8903截止,电池被隔离。
电池被隔离
