反复维修T61

反复维修的 t61 主板今天终与得救了

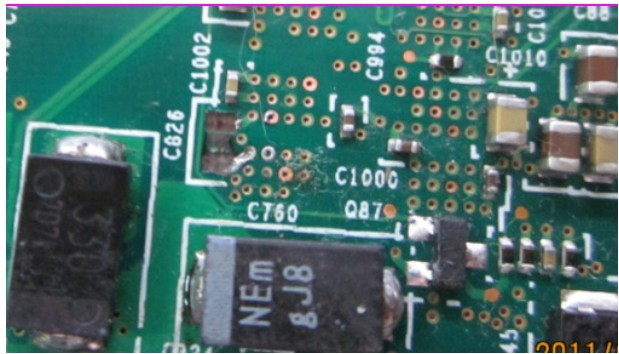

前些日接到一台 T61 进水机、不加电、打开机器一看,唉:主板是多处水伤啊,伤重地方还有明显 PCB 板烧伤,幸好不是制命性损伤。为了维修方法:用酒精先清理了些,然后放进烤箱先烤几个小时,主要是给主板烤干了再修。北京最进接的好多都是进水机,连日来隔三差五的下雨、不过不知道、连电脑都跟着受水灾。先谈我们的正题

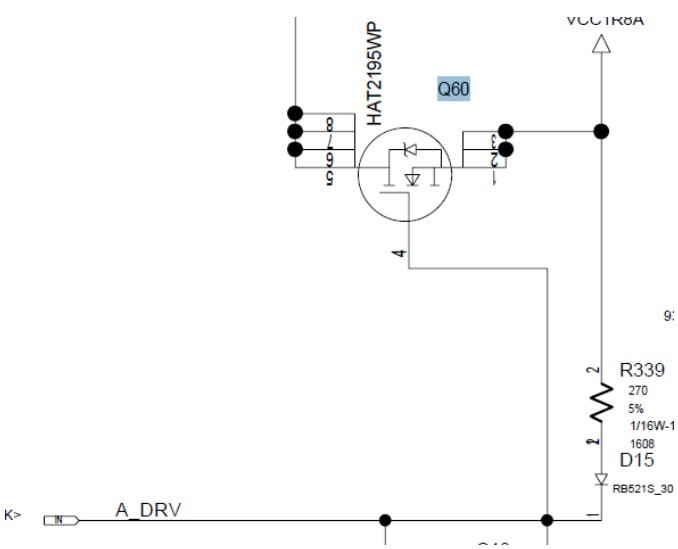

以上是第一幕:第二幕是 1.05V 总线供电短路,经测试为 PWM 下管损坏对地短路造成。首先:取下、下管。再测:对地阻值、正常为 20 左右、与好板差不多。这时再测上下管的控制极,阻值与好板是否一致,结果完好。大家都知道:为什么测控制极阻值呢?在这里、我啰嗦两句:老师傅们肯定都知道了。为了安全维修,我们对这种上下管短路的维修。再换新管之前,必需先测下控制极对也阻值、来判别 PWM 管里芯片是否也损坏。如果阻值低或无穷大,有可能管理芯片也有损坏。或控制极、到 PWM 管理芯片线烧断线都有可能的。此时测的阻值一致。这时上管应该问题不大,迅速换了一个上去,测了下 L19 对地阻值一样。然后插上电源,主板迅速自动上电了。测 1.05V 也出来了、上了 CPU 和内存、再上电、机器电流上不去,NND 看来还有故障啊。测各大电路电压都上来了。再测桥供电背后供电小电感,发现 1.8V 没到。查到图纸是从 Q60 过来的。1.8M 没转过来。测控制极为 0V ,这时打开图纸,些信号是由 U61 输出的 A_DRV 这个信号来控制的。

A_DRV
A_DRV

测的这个信号为从 U61 第 25PIN 发出来的。



25PIN

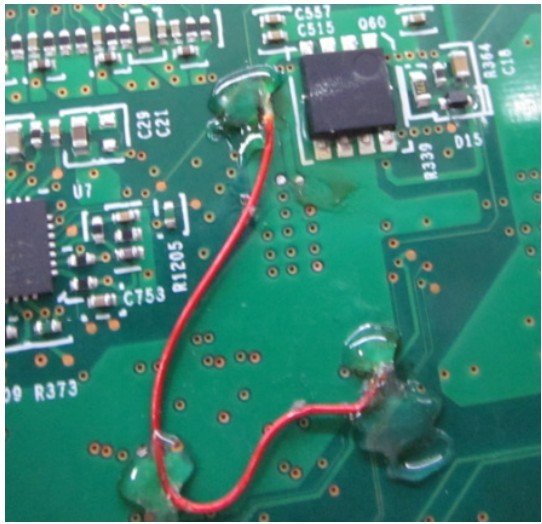

那肯定是断线,然后找到短点直接接线。

再次加电OK了,电流梳梳信上跑机器点亮。
立马装机,然后又立马拆机,为什么电池不能用呢。不充电也不放电,换个电池还一样。首先测得:电池接口电压、已经输出电压、但过不了电池隔离管。再测电压待机电压有没有到U61 芯片。大家经常修 IBM 机都知道,适配器电压到 U61 电池电压也要到经过二极管或电阻与适配器合成、到达 U61 芯片提供待机供电。

VREGIN20

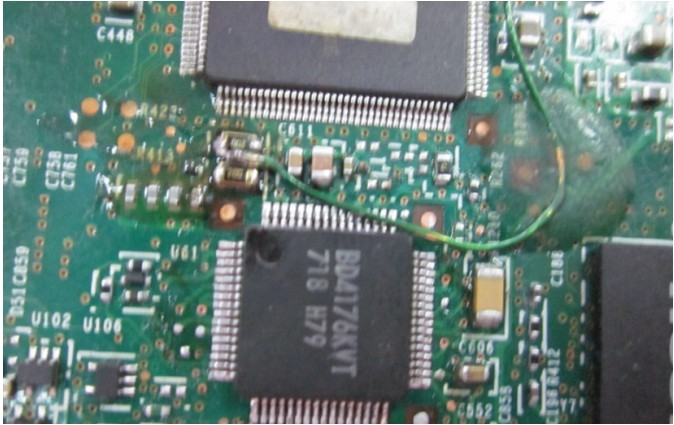

经测试是 D19 电池到 U61 59 脚断线了,很快连好线。再测机器电池便可充电放电,机器装
机测试一切正常、客户取走。

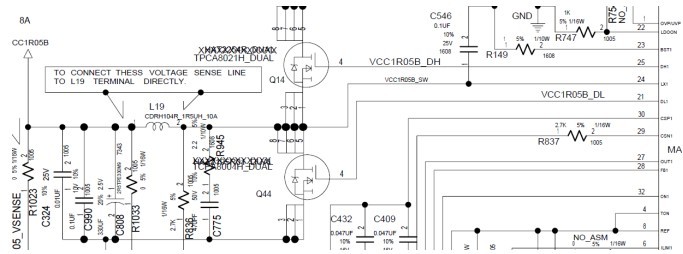

运气总事没有那么好。客户用了一天、第二天又来了。说又不上电了,这次打开机子发现1.05V 上下管又坏了。一般像这样的故障,大家一般都知道如果还烧上下管那就连控制芯片一块换比较好。这种故障相比是比较长见,还有就是上管自举升压脚供电有问题也会出现这样故障。不过一般都是上管发烫严重击穿上下管、机器加电、上管温度用手摸也不烫手。所以也没考虑自举升压这块,这次上下管 Q14 Q44 和 U29 MAX1540E 一起换,、换完 后、自动上电、但电流很大、再一测 1.05V 变成了 1.8V 了,天啊!以为我换的 MAX1540E 有问题呢!此时又换了一个,但故障:还是一样。不知为什么,找开图纸查查看吧。

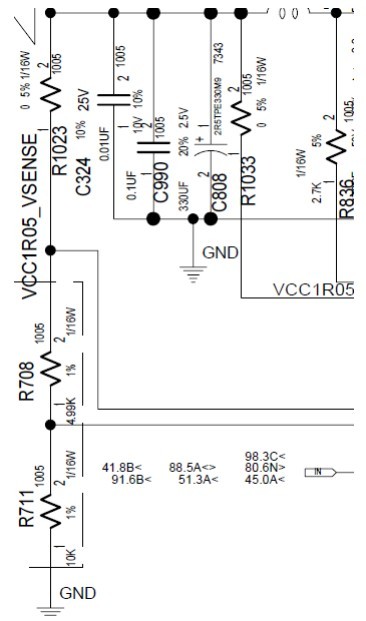

测:芯片各种条件也没发现问题。最后想了想还是查反馈电路吧,看了看 1.05V 反馈是 29 脚和 30 脚这两个,相连元件:也无断线相接电阻电容也无掉件损坏。虽说没坏那我也给换了,只能说我虎吧,宁可错杀也不放过一个。但结果还是一样、奋努的力量还是没有阻拦我修好它的信念,抽了只烟,整了整思路。我遇到难题:总会抽只香烟来三思而后行的。看了看图发现还有一脚比较重要的就是第、28 脚 FB1 还没测看了看,相接 R711 R708 R1023 这三个电阻接到 1.05V 电感后级。

看了看图分析应该是:1.05V 是通过 FB1 脚反馈来调节电压输出的,可想问题应该就在这脚上、所以重点对这脚电路进行了跑线路追踪,R711 R708 都找到了,但就是找不到 R1023 跑了好久、还是没有找到。最后还是在咱们基地下了一个点位图,用点位图查到了 R711 R708后然后就到了中间层。往下、再也找不到了。点位图上也没有,那就先测以下两个电阻 R711R708 这两电阻。R708 取下测 4.99K 差不多,再取下 R711 测阻值、10、5K 偏大但、有时表也不太准,那就换了吧。兄弟我不才、换完再上电、给力。完美的 1.05V 电压正常了。大家欣赏一下吧。

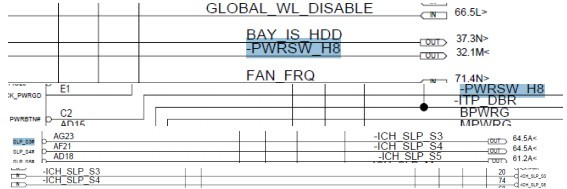

回头想想主要这一块也进水造成,电阻可能烧大了点。机器修好了,客户又取走了这下安心了、松了口气。时日不长,刚好去了趟石家庄店、过几天回来、客户又从外地发回来了。又是不加电,我的心有点要卒了,真的有点怕小样了。再次打开检修发现加电无动作了,这次也无短路现象、看此故障也不大好修、本着不想修了、。可能进水面太大,反复维修也不是一个事,我给放到了一边、本想退了得了。过了几天、客户打电话来,问问机器我们收到了没有,他又说不着急用,慢慢修 1 月 2 月都行,那说着无意、我听着多心啊!你说这话不是气人吗,意思时间给你够,看你能不能修好了,再叫我取走。心在想、那你不急我就修着玩吧。再次打开图纸先测;各等机是正常的,3M 5M 1.5M1.8M 都正常,那就查时序吧。先查开机信号:H81117 脚-PWRSW-H8 这个信号到南桥 PWRBTN#通知南桥开启 ACPI 内部SLPS3 SLPS5 这两信号给 U28 PMH7 芯片的 20 脚和 74 脚。

GLOBAL_WL_DISABLE

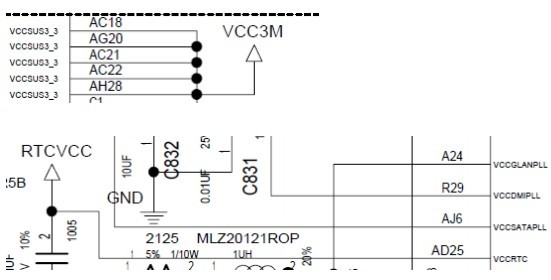

经测得: H8在按下开机键后已经发出低电平送到南桥 PWRBTN#脚位。H8但南桥没发出 SLP S3SLP S5 给 PMH7.那就测南桥待机电压 VCC3M 正常 RTCVCC

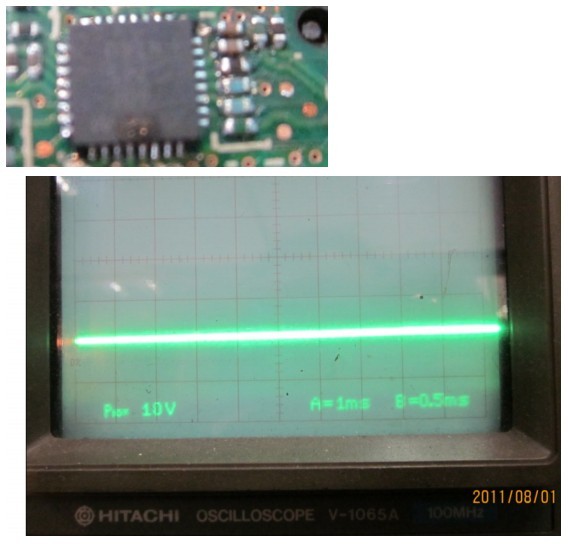

RSMRST#南桥 ACPI 复位也有。但是南桥还是没动作,再测晶振也有振波,但波型不对有锯齿,随后顺手换了一个晶振但还是无果,但是用示波器点住晶振脚就能加电。最后目标还是鑜在了南桥身上。

在南桥边转来转去,还是没敢对南桥下手。知道打胶也不好整。又反过主板在南桥北后找,就想看看是否有掉件,或穿孔有问题了、没想到还真的发现了宝藏的秘密所在。南桥下面、有一个小点发灰色,但看着不像氧化了,但是我还是用针拨了发,这才发现还真是氧化了。清了清洗了洗再加电,南桥就发出 S3 S4 了。这要线是 RTCVCC 供电,这次修好后在我这
天天用快一个月了也没出现问题。最终用点位图看是确定是 RTCVCC 供电,先前我测过、但没想到、这小子在南桥根部穿孔点氧化了。害我差点宰了南桥、当了杀手、呵呵!就写这里面, 本人文字表达能力很差,平时不太爱写贴子。但最近分下图纸下的都没了,也想学着各位同仁写点帖挣点分吧,原来我都是花钱向基地买。现在也想靠自己挣分,但写的不好大家将就着看、多多批评指证。
