T30 TB6808个人理解

更新时间:2013-09-12 11:44:01

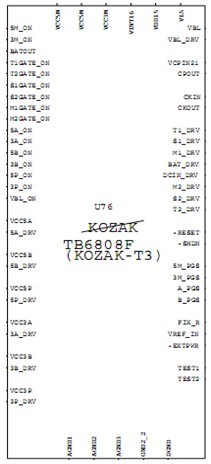

 通过对电路图的分析,个人认为这个芯片的作用起到了一个开关的作用,还有待机电压控制的作用,输出3V 5V的产生SHUDOWN信号,并对1631输出的3V 5V 和16V输出就象一个开关一样,并不是直接给后级供电而是通过他起到一个开关的作用,而且具有反馈调节,使输出更稳定

1脚2脚为5V3V开启信号,当收到这两个信号后,53脚输出SHUDOWN 信号开启1631产生3V5V

3脚和62脚为输出调节也可以理解为电池和电源间的相互转换,当EXITPOWER信号为低电平3脚为0V电池不输出,当EXITPOWER为高电平1时候,电池输出并且通过KAZAK CHARGE信号经过与非门,来调节电池的输出

4 5 6 7 8 9 脚其中45脚开启信号一般没有接无实际作用,6789脚泽主要是作用后面41 42  50 51的开启信号,41  42  50  51的作用就是冲电时候,进行恒流快冲阶段就是16V主电压冲电,和恒压电流递减阶段,由ADP3806产生的12V冲电。

10  11  12  13 14  15  16   分别是为后级输出3V  5V的开启信号,比方说显卡需要一路3V则 来一个3V开启信号,于是下面的3VDRV则发出驱动信号控制3V往显卡输出一个3V。10和11脚还与一个  1715的开启的开启信号相连他们他们的信号来源是PMH2和VIDPG。  而12  13脚则是另外一路3V  5V的开启信号,他的信号来源是CPU发出的VIDPG信号。 14脚 15脚 16脚也是一路3V5V的控制信号和16V线性电压的控制信号

18脚19脚一般为空

20脚21脚  20为VCC5B的驱动信号,他是在VIDPG信号到12脚以后,他才发出,控制VCC5M开启成VCC5B  21脚则是一个反馈端来调节VCC5B的输出使他稳定

通理由23脚到31脚也是这样

35  45  32  49  17   64分别是TB6808F的VCC供电和数字电压的输入VDD

33和34脚分别是16脚线性电压的一个驱动信号输出,和他的反馈输入端原理跟3V5V  DRV  一样

38脚和39脚  38是内部震荡器的方波的输出脚,经过一个电容再经过一个2级管整流形成一个的直流电压,反馈到39脚,为内部PWM提供一个比较波形信号

60和61脚是内部跟38和39的作用以及测试方法是一样的,但是具体波形不是很清楚不过我估计是个三角B 实际也测量为主

63脚是个复位脚一般是接地的。

53脚为SHUDOWN引脚,他的功能是过压保护引脚,当EXITPOWER为持续的高电平时候,SHUDOWN引脚输出SD信号使  1632关闭3V5V的输出。
57  55  56   54分别是一个电源良好信号 POWER  GOOD SIGNAL,其中56  57测试的是1632产生的3V  5V电压,而55  54是测试当3V ON信号开启后控制场管导通形成VCC3A  VCC3B电源良好信号,他的作用就是发出这个信号给后级告诉电源良好,可以导通
48脚是一个稳定的2。5VRF他由1632提供,也不可以有杂波,
FIX—R信号应该是一个校正信号。外接电阻不可变,变了可能改变输出  这是我个人的看法
TEST  一个控制输入引脚,  一般接地  组成00输入或者接I/0的进行控制
其他脚为接地脚
整体的工作流程
首先此芯片是具有自启动能力的,当外部供电 VCC  和3V  5V和VREF输入后,他内部震荡器工作,处于待机状态,当待机控制芯片提供给他命令,给他输入3V  5V  16V线电压开启信号命令 后,通过TB6808为后级提供供电,同时他也是调节电池冲电模式的信号开关,当需要冲电时候通过其他电路的测试,控制其采用 恒流快冲,和恒压电流递减模式给电池冲电。
整理作用就是一个开关的作用
