三星R428,板号suzhou_L_DDR3/BA41-01215维修实例

更新时间:2013-09-24 09:25:46

机型板号:三星R428,suzhou_L_DDR3/BA41-01215

故障现象:不触发。

同行寄过来的板子,板子拿上手,目测了下板子3/5V待机那一块焊膏N多,其他地方没有发现其他焊接的痕迹,硬盘下面黑胶同行已经检查过,这个是通病。各大电感打值正常,打公共点阻值发现只有26欧,明显不正常,检查下上管。

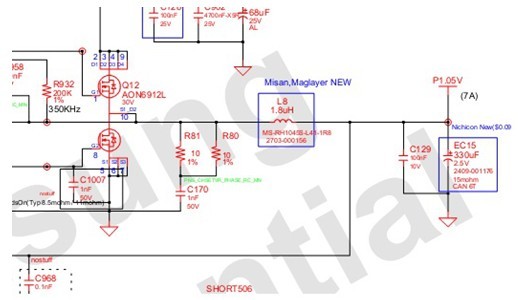

三星R428,suzhou_L_DDR3/BA41-01215
测L8到公共点的阻值只有26欧,摘掉场馆后阻值正常500左右,PS:在这里抱怨下复合管子。接可调电源无电流,测BIOS脚无任何电压和波形。

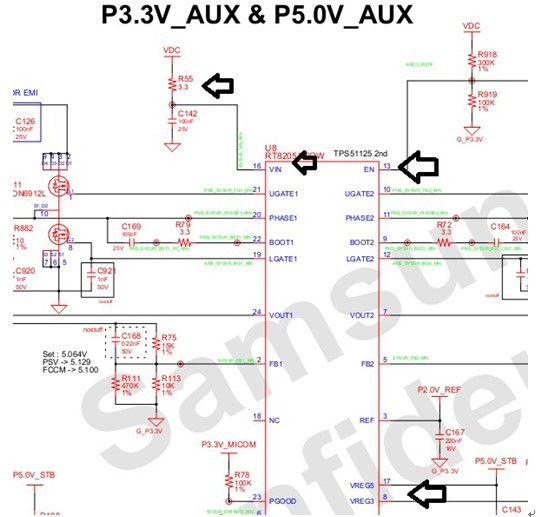

P3.3V_AUX&P5.0V_AUX
直奔待机芯片,测17 8脚无线性电压输出,13脚开启有,16脚VIN电压较低(这个忘记多少V了,反正不正常了)找到R55打值200多直接摘掉直接连锡,上电测试发现故障依旧,更换芯片电流0.2多,摸3/5V芯片发烫。(在换芯片的时候出了好多次失误,我看可调电源以为没关,我立马按了下可调电源,然后就大电流,我勒个去,装上去的时候上电发现芯片装反了,没心情了下班等明天上班后再修,刚在华强买东西回来晕公车,忒累了。)第二天上班,先把思路理清,3/5V场馆先拆下

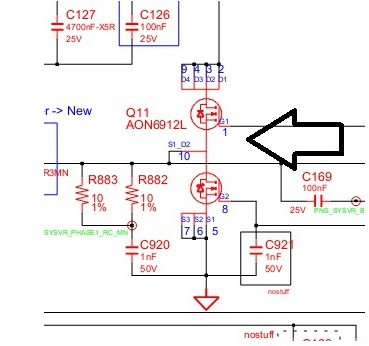

C127

测量Q11 10脚跟1脚有阻值,已经损坏,另外一个OK。装上芯片上电测试电流直接0.2A,摸着还是发烫,打线性3/5V阻值正常,先摘下芯片,可调电源调好电压,分别接到5V和3V线性发现3V线性电流刚好0.2几,是3V出现过流引起芯片发烫了。
3V线性主要给EC和南桥RTC提供供电,先摘EC,电流还是一样。

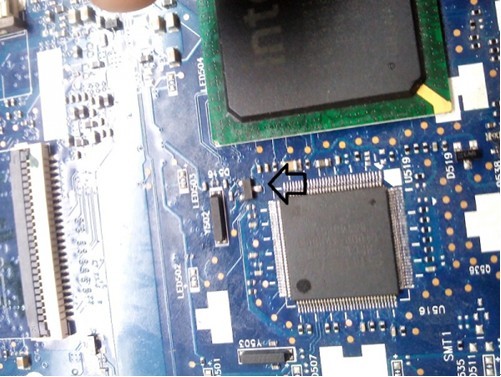

RTC电路的二极管

摘掉RTC电路的二极管,就没有电流了。(这个是后面修好后补的照片,EC已经装上去了)

点评:供电电路过流,但打值不短路的,一般可以先拆除后级二极管,最后才动芯片。多数是二极管后级短路导致,因为隔着二极管,所以万用表打值是测不出来的。
