戴尔无显卡供电维修

更新时间:2014-10-27 17:14:01

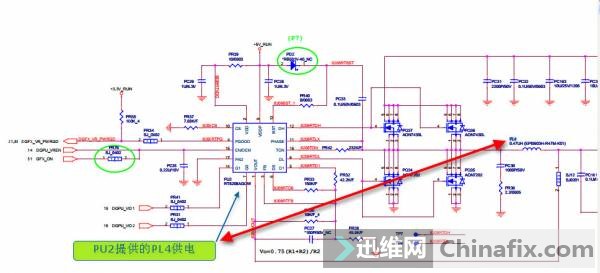

今天上午接的一台戴尔机器机器,戴尔3450。拆机测量各电感对地阻值均正常正常,在通电测各点电压 发现两个显卡无供电,一个是cpu内的显卡PL7别一个是独立显卡PL4 都无供电,先在电脑维修培训网找图纸,在找图纸的过程中发现一个案例和这个及其相似,就下载了图纸对照,真是省了我不少的时间啊。打开图纸,从图中看出是PU2 RT8208产生的PL4供电。见下图:

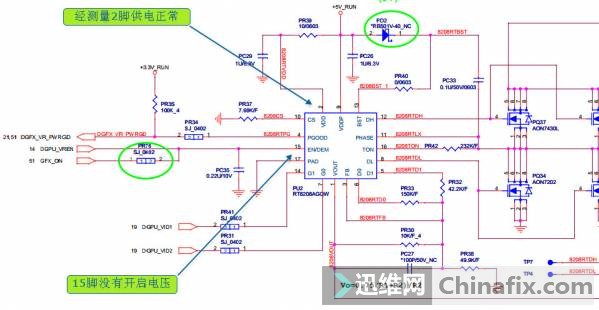

测2脚主供电正常,15脚开启无电压,看来问题就在这里啦。从图纸上看15脚开启信号有DGPU_VERN、GFX_ON这两个而DGPU_VERN这个信号在图纸上是南桥发出。

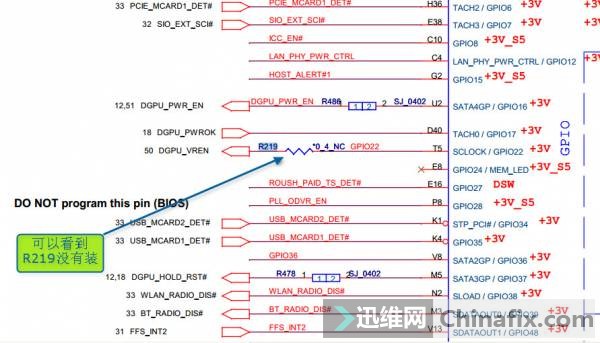

上图看南桥与dgpu_vrne中间有个电阻R219相连,而图纸上R219是空的,经检查板子上也是没有这个R219那么这个信号就不用去管它了。

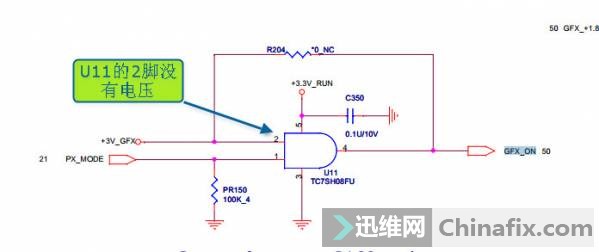

下面只能去看GFX_ON这个信号了,GFX_ON是经与门电路转换来的,与门电路时两个引脚都为高电平时才会输出才是高电平,也就是1 2脚的信号都是高电平那么4脚才会出高电平,通电测U11的1、2脚发现2脚没有电压那就继续向下查。

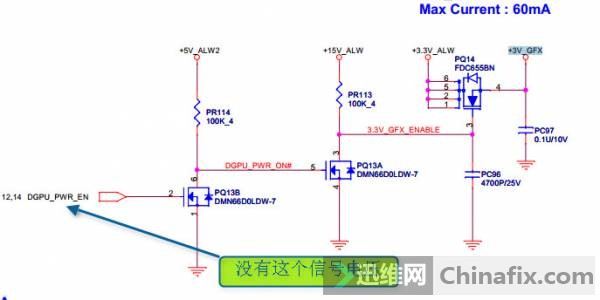

+3v_GFX有上图看是+3.3v_ALW转换而来,经通电测量PQ13的2脚没有电压这就不正常,正常应是3.3v。继续向下查,见下图:

看帖子说是CPU跑码之后发出的,这个就让我省了很多的时间啊,换了个CPU上电,测试电流有跳变马上接屏,一切正常进系统了,维修结束了。

文章源自:迅维网
http://www.chinafix.com/thread-778719-1-5.html
