ACER4736不跑码故障维修

更新时间:2014-12-19 17:02:45

机器:ACER 4736笔记本  故障:不出CPU供电,修出CPU供电后又不跑码

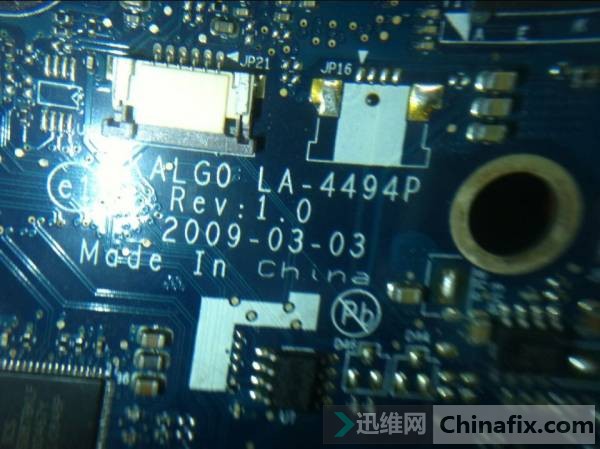

在拿到此机的时,一接入电流表,电流显示0,01A,按开关后电流上升到0.21A不动,看到这电流,第一感觉就是CPU电压没有出来,于是拆机,拆机后,看到其板号为LA_4494P。

然后再把此板接入电流表,然后在按开关后测了下全板的电感,发现CPU电压真的没出来,一般情况下本来是要测CPU供电芯片的工作条件,但是此机又不一样,因为在CPU座下面看到了一个NEC大电容,因为上次上过当,所以二话不说,直接把它给干了,然后又换上了四个330UF的电容上去(下面是换的四个电容,虽然换的不好看,但是能用就行。)

再换好此四个电容后,再次接入电流表,按开关,电流上到0.72A不动,看到此电流后,又欢喜又失落,欢喜的是CPU供电肯定出来了,失落的是,此情况好像不跑码啊,本以为换了这个电容后就能亮机的,没想到又出来个不跑码,看到此种情况还是得先排除CPU和内存以及其它外设的问题啊,于是把外设等等能拿掉的都拿掉了,结果电流还是上到0.72A不动,看来不是外设的问题啊,于是准备了十多块CPU,一个劲的换啊,等换完了这些CPU发现电流还是在0.72A不动时,这才死心,看来还是得慢慢修。

因为本人一看到不跑码的就不想修,因为又没有示波器,而且此情况是在上不上内存,电流都停在0.72A不动,所以本人又不好确定到底是不跑码还是不过内存,每次遇到这种情况就头痛,既然分不清是不跑码还是不过内存,那还是先刷个BIOS试下,反正刷刷也可以排除BIOS的问题,说不定刷下就好了呢,可是没想到刷完后,电流还是上到0.72A不动,看来不是BIOS问题,这下本人真是彻底死心了,这才慢慢的查条件。

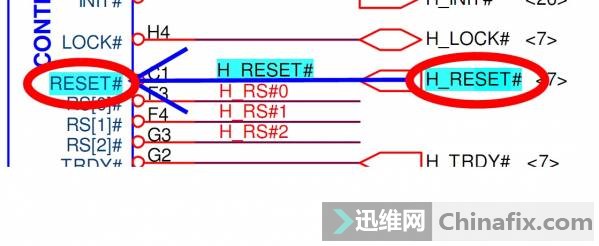

首先,肯定是主板上的所有供电了,于是把主板上的电感全测了一遍正常,然后把所有转换电压什么什么的都测了也正常,测了这些本人可也没什么耐心了,而是直接去测了下CPU的复位(当然我现在测这些信号都是直接在CPU座引线出来测的,知道了这些信号的坐标真是帮了我不少忙,而且在没图纸的情况下也能测,真的很方便,因为在基地的电脑维修培训上没有找到此图纸)本人测得此CPU复位为0V,也就是说CPU复位没有出来

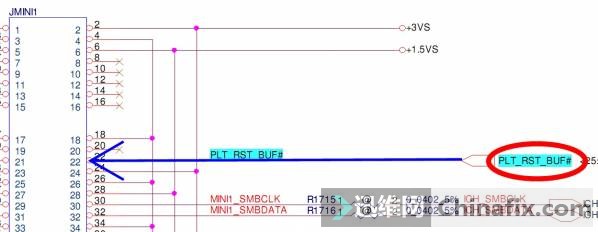

接着本人回头测了下无线网卡槽第22脚的平台复位,发现有3.3V。



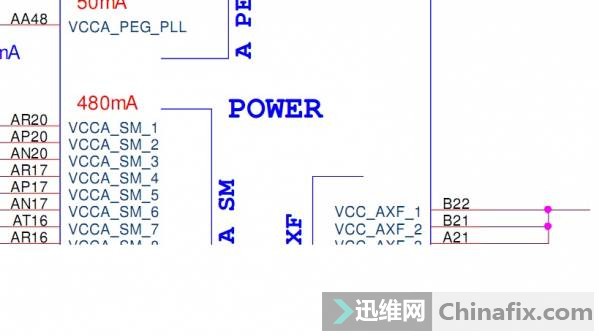

测到这里,我想大家都应该知道围绕哪里修了吧,没错,那就是北桥,因为CPU的复位是北桥发出来的,那么北桥在满足条件的情况下才会发出CPURST#去复位CPU ,那么北桥所要满足的第一个条件肯定也是供电了,于是把北桥的供电模块的电压全部测了一遍,全部正常。

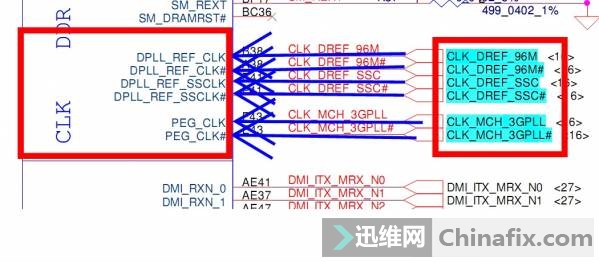

供电有了之后,接下来就是测时钟了,这个北桥的时钟,本人也只是测了其中的几个,而且都是测的电压 ,电压大概在0.4V 左右,也算其正常了。

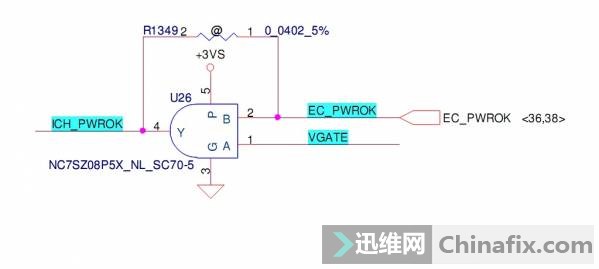

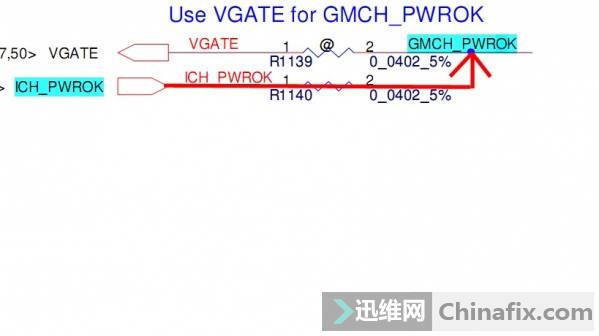

然后本人还测了下PG信号,一个则是分组供电的PG,另一个则是CPU供电的PG,但是在这两个PG经过U26相与之后变为ICH_PWROK这个信号,所以只测这个ICH_PWROK就行,经过测过也是正常的3.3V。

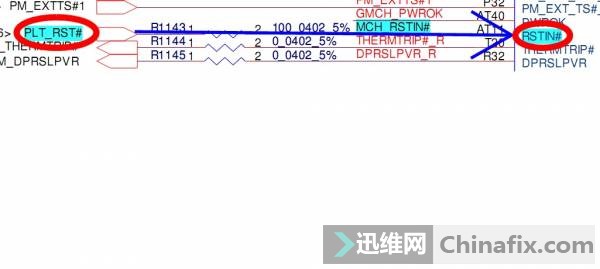

既然供电,时钟,PG都正常了,那接下来我要测的就是看下北桥有没有收到南桥所发出的平台复位,经测量,北桥也已经收到了此信号。

测到这,我想大家都明白是什么问题了吧,也就是说,北桥在所有条件都满足的情况下,还不发出CPU复位,那么要么就是北桥坏,要么北桥虚焊,既然找到了问题,那我们还是从简单的开始,先加焊下北桥,如果不行再换北桥,于是上BGA,几分钟过后,加焊完成然后再接入电流表,按开关后,电流跳得很欢,最后亮机,修到这心里真的很高兴,总算凭自己的实力修好了第一台不跑码的机器,但是只加焊了下北桥,不知道会不会返修,先不管了,返修的时候再说吧。
.
