联想LA-5971P独显触发掉电0.45维修

 接到联想G455,AMD独显,说是正常使用中滑落并看到机器冒烟了,再开就不亮了。然而拆机后并没有发现明显烧痕,不知道客户所说的烟从何处来的。测各大电感阻值基本正常,上可调电源触发上电,瞬间电流1.8,有时1.2,接着掉电0.45左右,连续触发电流到0.45。同时测各电感电压,发现PL502和cpu供电没有,如图:

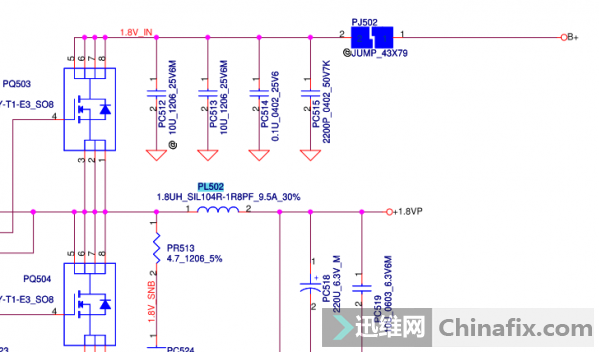

那么按照时序先追PL502即+1.8vp,示波器测电感后级瞬间又1.8v,说明芯片已经发出,但瞬间保护或者被后级拉低了。而之前测过电感阻值正常,那么重点看下二级转换电压,在电脑维修培训网上找到图纸。

拿起板子,随手按下开关,电流直还是老样子,在迅维基地的笔记本维修培训群里正好在聊波波,又随手拿起示波器打了下PL502,这次却意外的发现原本瞬间掉电的1.8v 无论我如何测,实用下降沿得到的都是上升的波形,郁闷,难道波波坏了?没有那么脆弱吧,和群里聊了几句,有说下降沿没设置好的,有说时基不对,可是明明我设置的没问题嘛,抓起万用表测到PL502电压,果然原本掉电的1.8v ,现在居然有1.4v,居然不掉了,难怪只能测到上升的波形,这时还是怀疑后级不问题导致1.8v拉低,继续昨天的思路找到U329。

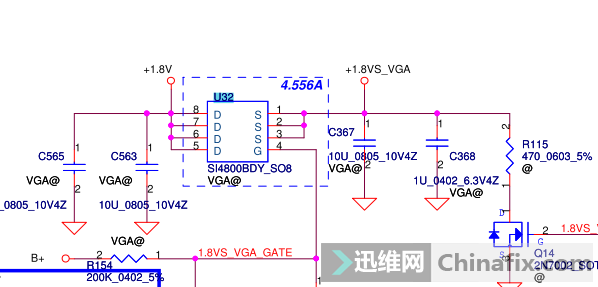

既然没完全拉低,索性直接拆了U32,触发上电,电流直接上到1.6左右,果然U32D级也恢复到了正常的1.8v。 继续查找图纸经U32转换为+1.8vs_vga,除了小电容等小件,基本是通过电感通到显卡,由于小电容太多,仔细看了下没有变色之类的异样,直接BGA三下五除二拆下显卡,装上U32,果然电流还是正常上到1.6左右不再掉电,1.8v正常,于是和客户协商发显卡芯片,客户同意。 隔天顺丰显卡到货,麻利的装上。

通电触发,结果却大跌眼镜,电流依旧1.6-1.8左右上不上内存一样,哪里还有问题。AMD嘛,换CPU测供电刷bios一顿折腾还是不行,最后想起coms电池只有2.2v(最初测过电池2.2v取下也是2.2v,同时换了新的,没注意是否拉低)难道供电不足,麻利的换上个新的电池,再测却只有2.8V左右,拉低了,南桥?找到图纸:

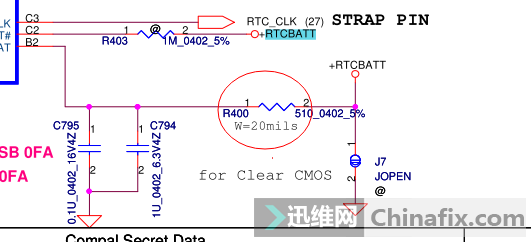

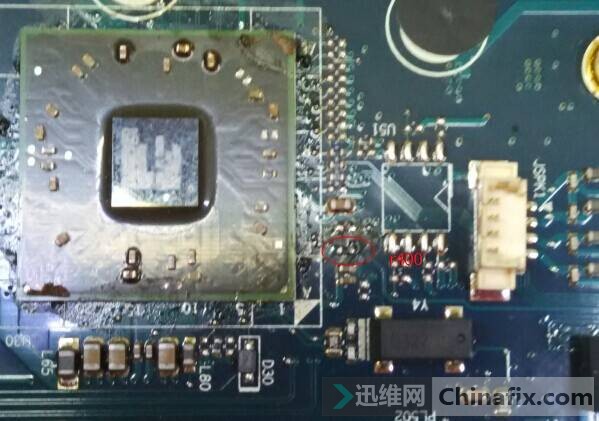

RTCBATT通过R403R400到南桥,R403没装,根据点位快速找到R400取下。

发现电池还是2.8V,不是南桥?继续看图:

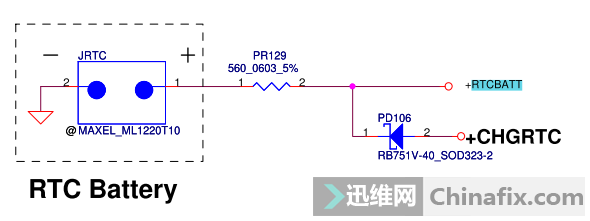

那就只有PD106这边了,实测PD106  2脚只有1.2v,继续看图纸:

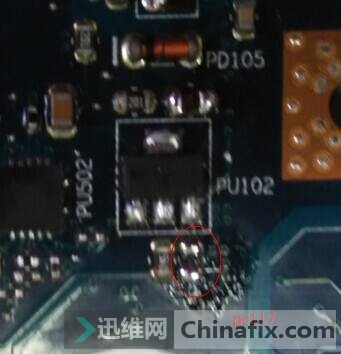

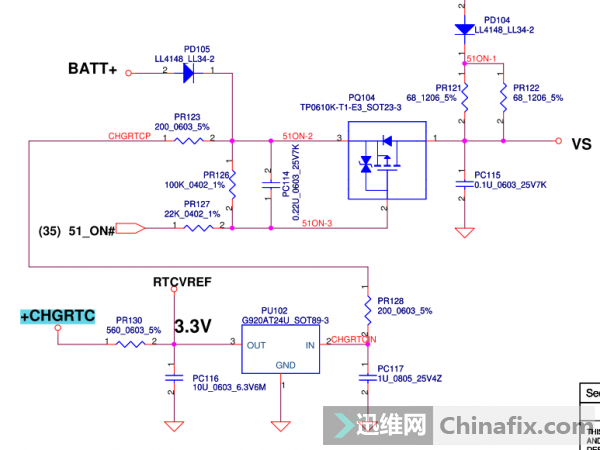

+CHGRTC来自PU102,测VIN只有3.7V明显不对,拆下PR128电压18.2V左右恢复正常,那么要么PU102坏了,要么PC117坏了,但测PC117并未击穿外观也不发黑,装上PR128,拆掉PU102,2脚依旧3.7V,一烙铁干掉PC117电压居然恢复正常了,

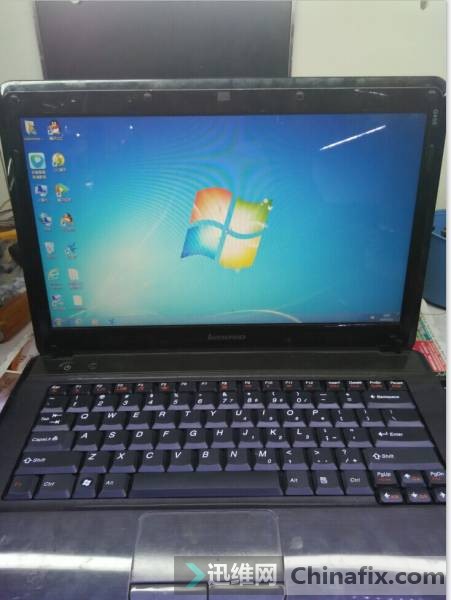

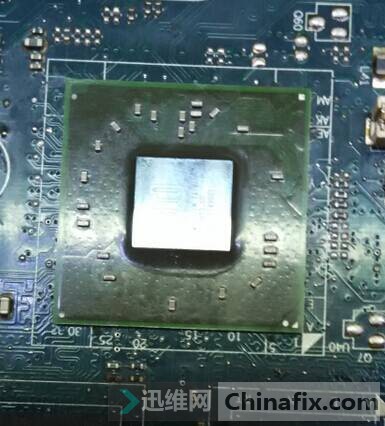

+CHGRTC也恢复到正常的3.3v,这下该亮机了吧,赶紧触发上电,还是1.6-1.8左右不亮机,由于加不加内存电流只有0.1左右上升的浮动,用波波测smb波形,有瞬间一次波形,再测LFRAME#波形,也是瞬间的一次,联想起客户的机器是摔得,amd的小北桥?说干就干,上BGA加热冷却拿下触发,电流1.8-2.0-2.1-1.8。终于有了最后一次跳变,麻利的接屏亮机,于是三下五除二装机测试:

文章源自:迅维网
http://www.chinafix.com/thread-826978-1-1.html
